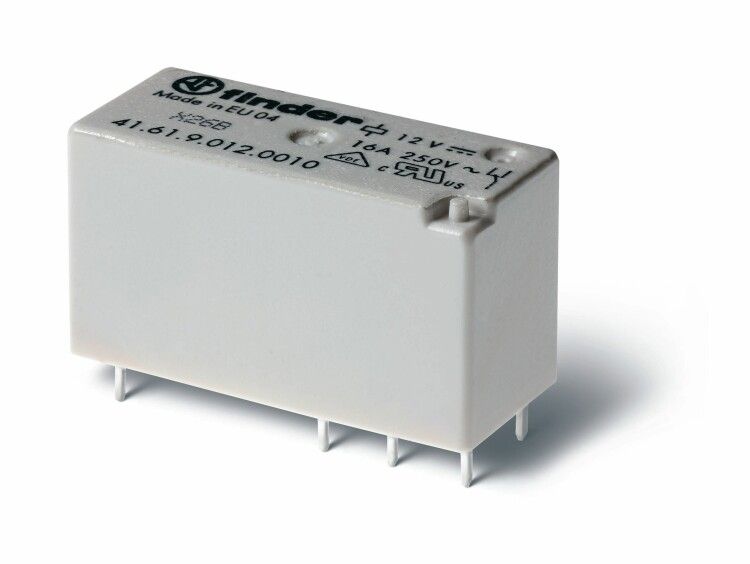

Электромеханическое реле Finder 41.61.9.012.0011 — компактное промежуточное реле с монтажом на печатную плату, рассчитанное на коммутацию нагрузки до 16 А при напряжении 12 В постоянного тока. Подходит для автоматизации, промышленной электроники и устройств с ограниченным пространством.

Назначение и область применения

Реле Finder 41.61.9.012.0011 используется для управления цепями высокой мощности с помощью слаботочных сигналов. Применяется в устройствах, где важна компактность и надёжность: контроллеры, системы управления оборудованием, бытовые и промышленные автоматические установки. Благодаря типу контакта 1CO (один переключающий контакт), подходит для задач включения/выключения одной нагрузки — например, двигателя, нагревательного элемента или светового сигнала.

Технические характеристики

• Напряжение катушки: 12 В постоянного тока (DC)
• Номинальный ток контактов: 16 А
• Тип контактов: 1CO — один переключающий контакт (перекидной)
• Материал контактов: серебро-никель (AgNi) — устойчив к дуге и окислению
• Способ монтажа: через выводы на печатную плату (SMD-тип, но с проволочными ножками)
• Шаг выводов: 5 мм — совместим со стандартными платами
• Степень защиты: IP20 — защищено от прикосновений и крупных частиц, но не от воды и пыли
• Климатическое исполнение: УХЛ4 — работает при температуре от −25°C до +40°C, допустима повышенная влажность
• Тип управления: моностабильное — возвращается в исходное состояние после снятия напряжения
• Поляризация: свободная — можно подключать любым способом, полярность не имеет значения

Совместимость и монтаж

Реле Finder 41.61.9.012.0011 монтируется в отверстия печатной платы с шагом 5 мм. Для надёжного соединения рекомендуется использовать паяльник с регулируемой температурой (не более 260 °C) и время пайки не более 3–5 секунд на каждый вывод. Контакты выдерживают многократные циклы включения, но требуют соблюдения максимальной нагрузки — превышение 16 А вызывает перегрев и повреждение контактов. Совместимо с платами, соответствующими стандарту DIL-8 (8-позиционный ряд с шагом 5 мм).

Безопасность и стандарты

Реле соответствует европейским нормам безопасности: EN 61810-1 (общие требования), EN 61810-2 (требования к промежуточным реле) и EN 61810-7 (тестирование на долговечность). Сертифицировано для работы в промышленных условиях, обеспечивает изоляцию между катушкой и контактами согласно классу II.

Преимущества

• Низкий профиль — занимает мало места на плате, идеально для плотной компоновки
• Контакты AgNi — обеспечивают длительный срок службы даже при частых включениях индуктивных нагрузок
• Чёткая механическая фиксация — не расшатывается при вибрациях
• Высокая надёжность переключения — до 1 млн циклов при номинальной нагрузке
• Поддержка широкого диапазона рабочих температур — стабильно работает в холодных и умеренно влажных средах

Ограничения применения

• Не предназначено для работы во влажной среде — степень защиты IP20 не предохраняет от брызг, пара или пыли
• Запрещён монтаж в местах с прямым воздействием химических паров, масел или агрессивных газов
• Не подходит для коммутации переменного тока — только постоянный ток 12 В
• Имеет минимальный порог срабатывания — при напряжении ниже 8,5 В возможны нестабильные переключения
• Не следует применять в цепях с импульсными нагрузками выше 16 А — требуется дополнительная защита (например, TVS-диод)

Примеры использования

• Управление насосом в системе охлаждения оборудования
• Переключение режима работы станка по команде PLC
• Активация звуковой сигнализации в контрольном щите
• Включение светодиодной подсветки в автоматической камере
• Контроль состояния двери в шкафу управления

Практические советы

• При использовании индуктивных нагрузок (катушки, двигатели) обязательно установите демпферную цепь (диод или RC-цепь) параллельно контакту — это продлит жизнь реле
• Проверьте посадочные отверстия на плате перед пайкой — диаметр должен быть 0,8–1,0 мм для выводов реле
• Избегайте механических нагрузок на корпус — он пластиковый и легко трескается при давлении
• Для проверки работоспособности подайте 12 В на катушку — слышен характерный щелчок при срабатывании
• При замене используйте аналогичное реле — например, другую модификацию серии 41 с тем же шагом и током
