Низкопрофильное миниатюрное электромеханическое реле; монтаж на печатную плату; выводы с шагом 5мм; 1CO 16A; Контакты AgNi | 416190240011 Finder 41.61.9.024.0011

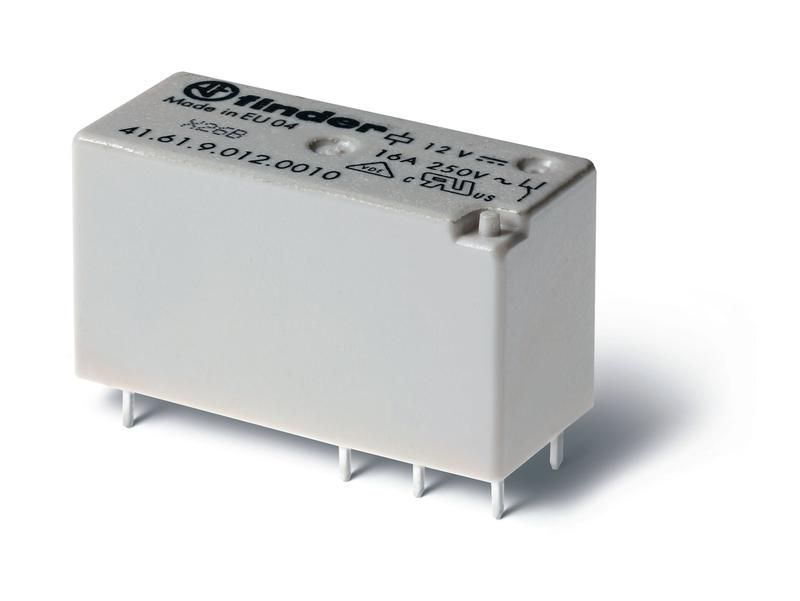

Электромеханическое реле Finder 41.61.9.024.0011 - компактное промежуточное реле с монтажом на печатную плату, рассчитанное на коммутацию нагрузки до 16 А при напряжении 24 В постоянного тока. Подходит для автоматизации, промышленной электроники и устройств с ограниченным пространством.

Назначение и область применения

Реле Finder 41.61.9.024.0011 используется для управления цепями высокой мощности с помощью слаботочных сигналов. Применяется в контроллерах, системах автоматизации, оборудовании для производства, медицинской технике и устройствах с жесткими требованиями к габаритам. Благодаря низкопрофильному корпусу идеально подходит для плотной компоновки на печатных платах.

Технические характеристики

• Напряжение катушки: 24 В постоянного тока (DC)
• Номинальный ток контактов: 16 А
• Тип контакта: 1CO (одна группа переключаемых контактов, двойной контакт - замыкающий/размыкающий)
• Материал контактов: серебро-никель (AgNi) - устойчивы к дуге, долговечны при переключении
• Способ монтажа: через-плату (THT), шаг выводов 5 мм
• Степень защиты: IP20 - защита от доступа пальцев и крупных частиц, не защищено от влаги
• Климатическое исполнение: УХЛ4 - работает при температуре от −25 C до +40 C, допустима повышенная влажность
• Тип управления: моностабильное - возвращается в исходное состояние после снятия напряжения с катушки
• Поляризация: свободная - можно подключать любым способом, полярность не важна
• Материал корпуса: термостойкий пластик
• Соответствие стандартам: EN 61810-1, EN 61810-2, EN 61810-7

Совместимость и монтаж

Реле Finder 41.61.9.024.0011 совместимо со всеми типами печатных плат, имеющими отверстия с шагом 5 мм. Для надежного монтажа рекомендуется использовать паяльник с регулируемой температурой (не более 260 C, время пайки - не более 5 секунд на каждый вывод). Убедитесь, что отверстия в плате соответствуют диаметру выводов реле - они рассчитаны на стандартные 0,5–0,6 мм. После установки проверьте механическую фиксацию и качество пайки.

Безопасность и стандарты

Реле соответствует европейским нормам безопасности EN 61810-1 (общие требования), EN 61810-2 (требования к промежуточным реле) и EN 61810-7 (требования к изолирующим расстояниям). Сертифицировано для работы в промышленных условиях, обеспечивает безопасную изоляцию между катушкой и контактами. Несмотря на маркировку “влагозащита RTIII” в названии, фактическая степень защиты - IP20; RTIII - внутренняя классификация производителя, не означает герметичность.

Преимущества

• Высокая коммутационная способность - 16 А при 24 В DC, подходит для управления двигателями, нагревателями, светильниками
• Миниатюрный и низкопрофильный дизайн - экономит место на плате, удобен для многослойных сборок
• Контакты из AgNi - снижают риск сваривания, увеличивают срок службы при частых включениях
• Стандартный шаг выводов 5 мм - легко заменить аналоги других производителей
• Поддержка широкого температурного диапазона - надежно работает в холодных и теплых помещениях

Ограничения применения

• Не предназначено для работы во влажной среде - IP20 не защищает от брызг, пара или пыли
• Не подходит для переменного тока - катушка рассчитана только на 24 В постоянного тока
• Запрещена работа при напряжении выше 24 В - возможен перегрев и выход из строя катушки
• Не следует применять в средах с агрессивными химическими веществами - материал корпуса не устойчив к растворителям
• Не предназначен для частого переключения при токе выше 16 А - это сокращает срок службы контактов

Примеры использования

• Управление насосами и вентиляторами в промышленных контроллерах
• Переключение режимов работы станков с ЧПУ
• Коммутация нагрузки в системах освещения на базе микроконтроллеров
• Интерфейсы между PLC и силовыми цепями
• Автоматические системы контроля температуры с управлением нагревательными элементами

Практические советы

• При проектировании платы учтите зазоры вокруг реле - минимальное расстояние до других компонентов - 3 мм, чтобы избежать перегрева и короткого замыкания
• Для длительной работы при максимальном токе (16 А) используйте медные дорожки шириной не менее 1,5 мм
• Если требуется защита от помех - параллельно катушке установите демпферный диод (например, 1N4007)
• Проверяйте соответствие нагрузки - не превышайте 16 А даже при меньшем напряжении
• При замене убедитесь, что новое реле имеет тот же тип контакта (1CO) и шаг выводов - иначе потребуется переделка платы
