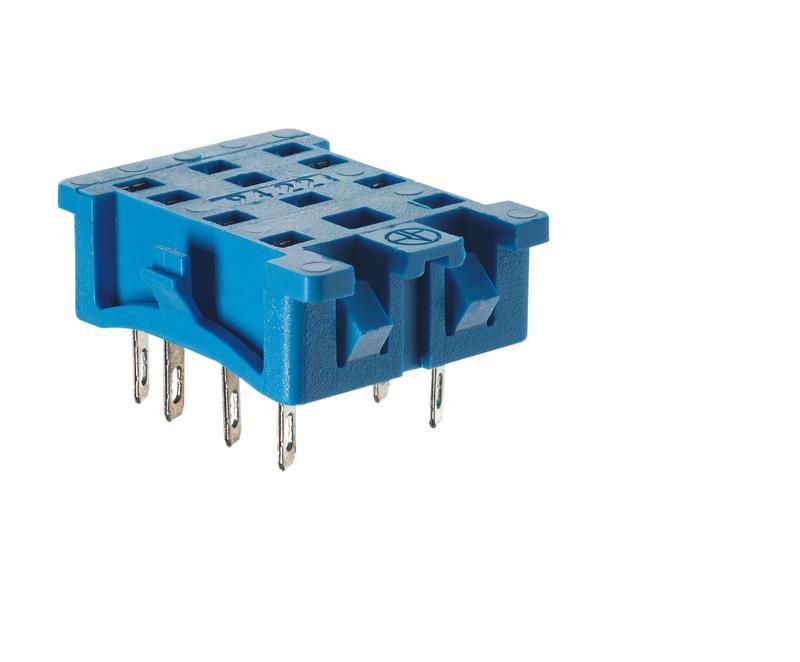

Розетка для монтажа на панель применения с 55.33, Поставляется Металлической клипсой-держателем 094.51 - 9423SMA FINDER 94.23SMA

Розетка для монтажа на панель под пайку для реле 55.33 с металлической клипсой 094.51 от Finder - это надёжный элемент для фиксации и подключения реле типа 55.33 на печатной плите. Артикулы 94.23sma и 9423sma обеспечивают совместимость с сериями 94, подходят для промышленного оборудования, где требуется устойчивое электрическое соединение.

Назначение и область применения

Розетка для монтажа на панель под пайку для реле 55.33 с металлической клипсой 094.51 предназначена для удобного и безопасного подключения реле типа 55.33 к печатным платам. Она позволяет заменить реле без пайки, просто вынимая и вставляя его в розетку. Применяется в автоматических системах управления, панелях контроля, промышленной автоматизации - например, на станках, конвейерах, системах освещения и HVAC.

Технические характеристики

• Количество контактов: 3 - обеспечивает подключение трёх цепей реле (обычно управление, нагрузка, земля)
• Тип подключения: припаянные флажковые выводы - надёжная механическая фиксация на плате после пайки
• Напряжение: 220–250 В - рассчитана на работу в бытовых и промышленных сетях переменного тока
• Номинальный рабочий ток: 10 А - способна коммутировать нагрузки до 10 ампер без перегрева
• Степень защиты: IP20 - защищает от доступа пальцев и крупных предметов, но не от пыли и воды
• Материал корпуса: пластик - изолирующий, устойчивый к воздействию среды, не проводит ток
• Диапазон рабочих температур: от -40 до +70 C - работает в суровых условиях, включая холодные склады и жаркие цеха
• Климатическое исполнение: УХЛ4 - соответствует требованиям для эксплуатации в умеренно-холодном климате с повышенной влажностью
• Цвет: синий - стандартизированная цветовая маркировка для быстрой идентификации
• Нормативные документы: EN 61810-1, EN 61810-2, EN 61810-7 - соответствие европейским стандартам безопасности реле и их баз

Совместимость и монтаж

Розетка для монтажа на панель под пайку для реле 55.33 с металлической клипсой 094.51 совместима исключительно с реле серии 55.33. Монтаж осуществляется путём пайки флажковых выводов прямо на печатную плату. Клипса из металла обеспечивает прочное удержание реле внутри гнезда - предотвращает случайное выпадение при вибрациях. Для правильной установки важно соблюдать шаг и расположение отверстий на плате, соответствующие габаритам розетки. Диаметр посадочных отверстий под выводы - 0.8 мм, расстояние между контактами - 5.08 мм.

Безопасность и стандарты

Изделие соответствует европейским нормам EN 61810-1, EN 61810-2 и EN 61810-7, которые регламентируют безопасность электромагнитных реле и их разъёмов. Степень защиты IP20 гарантирует, что внутренние части недоступны для пальцев человека, но не защищают от попадания пыли или жидкости. Работа при температурах выше +70 C или ниже -40 C может привести к деформации пластика и потере контакта.

Преимущества

• Металлическая клипса повышает надёжность крепления реле - особенно важна в условиях вибраций
• Флажковые выводы обеспечивают прочное соединение с платой, снижают риск отслоения при термических циклах
• Смена реле происходит без пайки/разпайки - экономит время при обслуживании и ремонте
• Синий цвет корпуса легко отличается от других типов розеток - ускоряет диагностику и сборку

Ограничения применения

• Не применяется в условиях высокой запылённости, влажности или прямого контакта с водой - IP20 не обеспечивает герметичность
• Подходит только для реле 55.33; другие модели (например, 55.31 или 55.32) не встанут правильно
• Запрещено использовать при напряжении свыше 250 В или токе более 10 А - возможен пробой изоляции или оплавление контактов
• Не рекомендовано применение в взрывоопасных зонах - отсутствует взрывозащита

Примеры использования

• Автоматические линии производства - реле меняются при выходе из строя без демонтажа всей платы
• Щиты управления насосными станциями - розетка упрощает сервисное обслуживание
• Системы отопления и вентиляции - стабильно работает при колебаниях температуры в помещении
• Аппараты медицинского назначения - когда нужна точная коммутация и возможность быстрой замены

Практические советы

• Перед пайкой проверьте, чтобы отверстия на плате точно совпадали с выводами розетки - допуск +-0.1 мм
• При пайке используйте температуру не выше 260 C и время нагрева не более 5 секунд на каждый вывод - иначе пластик деформируется
• После установки реле убедитесь, что клипса плотно зафиксировала его - слегка покачайте реле рукой, чтобы проверить люфт
• Не используйте розетку для постоянного подключения/отключения реле - она не предназначена для частых операций, как разъём типа Euroblock
• Храните в сухом месте - даже при IP20 длительное воздействие влаги может вызвать окисление контактов
