Миниатюрное универсальное электромеханическое реле; монтаж в розетку; 3CO 10A; контакты AgNi; катушка 220В DC | 553392200010 Finder 55.33.9.220.0010

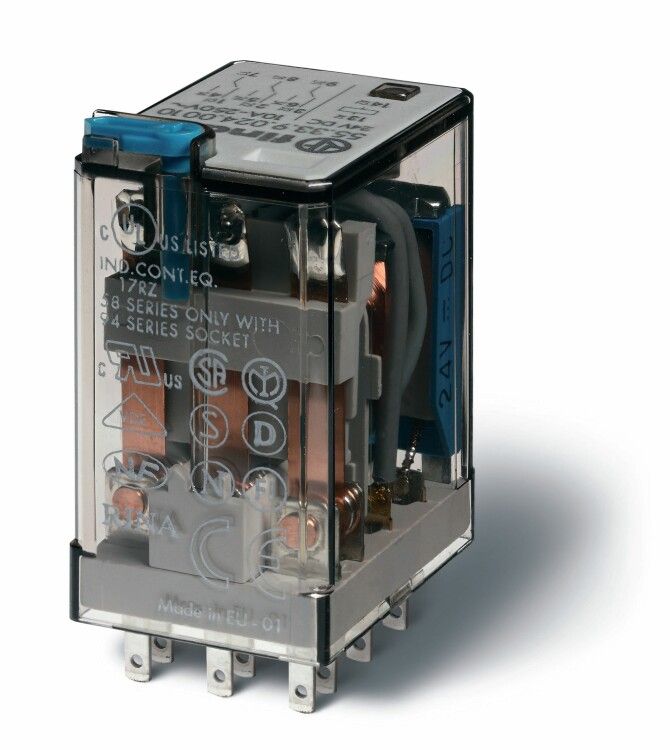

Электромеханическое реле Finder 55.33.9.220.0010 - компактное устройство с штепсельным подключением, предназначенное для коммутации нагрузок до 10 А в цепях постоянного тока 220 В. Подходит для установки в распределительные коробки, панели управления и устройства с ограниченным пространством. Модель 55.33.9.220.0010 отличается надёжностью за счёт серебро-никелевых контактов и функциональной кнопкой тестирования.

Назначение и область применения

Реле Finder 55.33.9.220.0010 используется как промежуточное устройство для управления силовыми цепями по сигналу слаботочного управления. Благодаря трём переключающим контактам (3CO) позволяет одновременно управлять несколькими нагрузками - например, включать/выключать свет, насосы, клапаны или сигнализацию. Удобно применять в системах автоматизации, где требуется изолированное переключение при высокой плотности компонентов.

Технические характеристики

• Род тока: постоянный (DC)
• Номинальное напряжение катушки: 220 В DC
• Номинальный ток контактов: 10 А
• Количество контактов: 3 переключающих (3CO - три пары «замыкающий–размыкающий–нейтральный»)
• Материал контактов: серебро-никель (AgNi) - устойчивы к дуге, долговечны при переключении индуктивных нагрузок
• Тип управления: моностабильное (возврат в исходное состояние после снятия напряжения с катушки)
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги
• Климатическое исполнение: УХЛ4 - работает при температуре от −25 C до +40 C, допустима повышенная влажность
• Поляризация: свободная - можно подключать катушку любым способом (плюс/минус неважны)
• Корпус: пластиковый, самозагасящий
• Подключение: штепсельное - вставляется в розетку типа 55.3x
• Функция теста: есть кнопка ручного срабатывания для проверки работоспособности без подачи напряжения на катушку

Совместимость и монтаж

Реле Finder 55.33.9.220.0010 совместимо только с базовыми розетками серии 55.3x (например, 55.31, 55.32, 55.33). Установка происходит путём вставки в розетку до щелчка - без пайки и инструментов. Для монтажа на печатную плату не подходит - только через розетку. Катушка рассчитана на 220 В DC, поэтому нельзя использовать с переменным током. Перед установкой убедитесь, что розетка соответствует типу 55.3x и имеет правильную геометрию контактов.

Безопасность и стандарты

Реле соответствует европейским нормам: EN 61810-1 (общие требования), EN 61810-2 (требования к промежуточным реле) и EN 61810-7 (тестирование и методы испытаний). Применение в соответствии с этими стандартами обеспечивает безопасность при работе в промышленных условиях. Контакты выдерживают механические и электрические нагрузки согласно классу IEC 60947-5-1.

Преимущества

• Штепсельное подключение - быстрая замена без демонтажа проводов
• Кнопка теста - возможность диагностики без внешнего источника питания
• Контакты AgNi - устойчивы к свариванию и износу даже при частых включениях
• Компактный форм-фактор - экономия места в панелях
• Свободная полярность катушки - упрощает монтаж и снижает риск ошибок подключения

Ограничения применения

• Не предназначено для работы в условиях пыли, влаги или агрессивной среды - IP20 не обеспечивает защиту от окружающей среды
• Нельзя использовать с переменным током - катушка рассчитана только на 220 В постоянного тока
• Только с розетками серии 55.3x; другие типы розеток не подходят физически и электрически
• Не рекомендуется для частого переключения сверхиндуктивных нагрузок (например, мощных двигателей без гашения дуги)
• Климатическое исполнение УХЛ4 исключает работу при температурах ниже −25 C и выше +40 C

Примеры использования

• Автоматизация станков: управление зажимными механизмами, охлаждением, освещением
• Системы безопасности: включение аварийной сигнализации при срабатывании датчиков
• Конвейеры: переключение режимов движения по сигналу PLC
• Системы отопления: управление насосами и клапанами в малогабаритных тепловых пунктах
• Интеллектуальные панели: расширение числа выходов контроллеров без увеличения габаритов

Практические советы

• Перед установкой проверьте соответствие розетки - используйте только оригинальные розетки Finder серии 55.3x
• При подключении катушки соблюдайте полярность, хотя она и не обязательна - это улучшает срок службы электроники управления
• Используйте кнопку теста перед запуском системы - это позволит оперативно определить неисправность реле
• Для нагрузок более 5 А рекомендуется устанавливать дроссель или RC-цепь для гашения дуги на контактах
• Не устанавливайте рядом с источниками сильного магнитного поля - возможны ложные срабатывания
• При длительном хранении сохраняйте реле в сухом месте - влага может повредить внутренние механизмы
