Верхний адаптер для рейки 35мм реле 65 серии | 06507 Finder 65.07

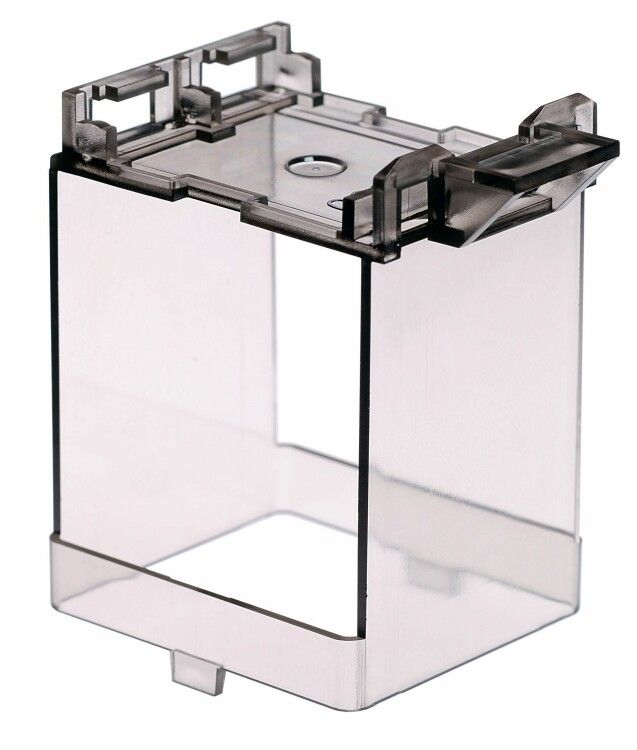

Адаптер верхний для рейки 35 мм для реле 65 серии (EN 50022) от Finder позволяет легко установить реле серии 65 на DIN-рейку, обеспечивая надёжное крепление и доступ к контактам сверху. Артикулы 06507 и 65.07 подходят для промышленной автоматизации там, где важна компактность и стандартизация.

Назначение и область применения

Адаптер верхний для рейки 35 мм для реле 65 серии (EN 50022) предназначен для фиксации реле серии 65 на стандартной DIN-рейке шириной 35 мм. Он используется там, где требуется быстрая замена или модульная сборка устройств управления - например, в щитах автоматики, системах контроля оборудования, конвейерах и станках. Адаптер не является реле, а лишь упрощает его монтаж и обслуживание.

Технические характеристики

• Тип изделия: адаптер для крепления на рейку
• Напряжение: 220 В - указывает на совместимость с сетями переменного тока, но сам адаптер не коммутирует нагрузку
• Способ монтажа: монтажная плата - адаптер крепится к DIN-рейке, реле вставляется в него сверху
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям и от предметов более 12 мм, но не от воды и пыли
• Материал корпуса: пластик - легкий, изолирующий, устойчивый к химическим воздействиям
• Нормативные документы: EN 61810-1, EN 61810-2, EN 61810-7 - соответствует требованиям безопасности для релейных устройств
• Климатическое исполнение: УХЛ4 - работает в условиях умеренного и холодного климата, в закрытых помещениях с возможностью перепадов температуры
• Цвет: прозрачный - позволяет визуально контролировать положение реле внутри
• Диапазон рабочих температур: от -40 до +70 C - подходит для работы в неотапливаемых щитах зимой и в жарких цехах летом

Совместимость и монтаж

Адаптер верхний для рейки 35 мм для реле 65 серии (EN 50022) совместим исключительно с реле серии 65 от Finder. Монтаж выполняется в два этапа:

1. Закрепите адаптер на DIN-рейке 35 мм - он фиксируется зажимным механизмом, аналогичным стандартному креплению автоматических выключателей.
2. Вставьте реле серии 65 сверху в адаптер до характерного щелчка - контакты реле соединяются с выводами адаптера, которые затем подключаются к проводам через нижние клеммы.

Не используйте адаптер с другими сериями реле - габариты и расположение контактов отличаются. Для подключения проводов используйте крестовые отвертки - клеммы рассчитаны на сечения до 2,5 мм2.

Безопасность и стандарты

Адаптер соответствует европейским нормам EN 61810-1, EN 61810-2 и EN 61810-7, что гарантирует безопасную работу в промышленных электроустановках. Степень защиты IP20 предотвращает случайное прикосновение к токоведущим элементам, но не защищает от влаги - не применяйте в сырых или открытых местах. Климатическое исполнение УХЛ4 допускает использование в неотапливаемых помещениях при соблюдении температурного режима.

Преимущества

• Обеспечивает быстрый монтаж и демонтаж реле без отключения всей системы - удобно при ремонтах и замене.
• Прозрачная конструкция позволяет проверить правильность установки реле без снятия крышки.
• Соответствие стандарту EN 50022 гарантирует совместимость с большинством шкафов и распределительных устройств в Европе и странах СНГ.
• Работает в широком диапазоне температур - подходит для условий, где другие материалы могли бы треснуть или деформироваться.

Ограничения применения

• Не предназначается для наружной установки - IP20 не защищает от влаги, пыли и агрессивной среды.
• Подходит только для реле серии 65 - несовместим с реле других производителей или серий, даже если они кажутся похожими.
• Не рекомендуется использовать в средах с высоким уровнем вибраций без дополнительной фиксации - хотя адаптер прочный, длительные механические колебания могут ослабить контакт.
• Не следует применять в качестве основного изолирующего элемента - он служит только для крепления; изоляцию обеспечивают сами реле и провода.

Примеры использования

• Автоматизация производства: реле 65 серии в адаптере установлены в щитах управления станков для включения/выключения двигателей.
• Системы освещения: управление группами светильников в складских помещениях с температурными перепадами.
• HVAC-системы: контроль вентиляторов и насосов в HVAC-шкафах, где нужна возможность быстрой замены устройства.
• Жилые дома и офисы: монтаж в этажных щитах при использовании реле для управления теплыми полами или системами аварийного питания.

Практические советы

• Перед установкой убедитесь, что DIN-рейка чистая и не имеет деформаций - искривлённая рейка снижает надёжность фиксации.
• При подключении проводов не затягивайте клеммы слишком сильно - это повредит пластик и может вызвать плохой контакт.
• Используйте метки на проводах - так проще будет определить функции контактов после замены реле.
• Если адаптер используется в многоканальной системе, располагайте его с запасом по бокам - это упростит последующую диагностику и замену.
• Проверяйте соответствие артикула 06507 / 65.07 перед заказом - иногда в каталогах путают его с нижними адаптерами или переходниками.
