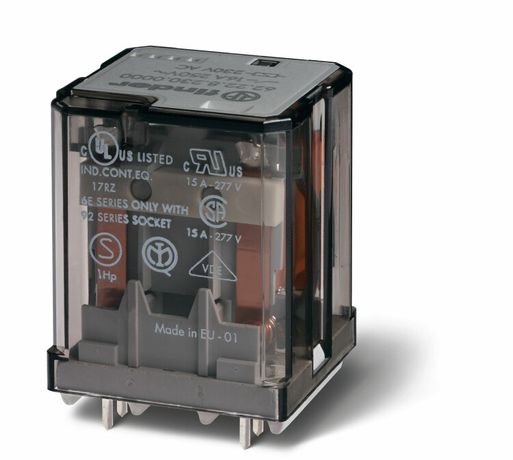

Силовое электромеханическое реле; монтаж на печатную плату; 3NO 16A; контакты AgSnO2 (зазор 3мм); катушка 24В DC | 622390244300 Finder 62.23.9.024.4300

Реле силовое электромеханическое Finder 62.23.9.024.4300 - компактное промежуточное реле с тремя нормально открытыми контактами на 16 А, предназначенное для монтажа на печатную плату. Подходит для управления нагрузками постоянного тока в автоматизированных системах, где важна надёжность коммутации и устойчивость к вибрациям.

Назначение и область применения

Реле Finder 62.23.9.024.4300 используется для переключения мощных цепей постоянного тока с помощью слаботочного сигнала. Его применяют в контроллерах, промышленной автоматике, системах управления оборудованием, где требуется изолированное управление несколькими нагрузками одновременно. Благодаря трём контактам можно управлять тремя различными цепями одним сигналом - например, запуском трёх двигателей, световой индикацией или срабатыванием нескольких клапанов.

Технические характеристики

• Тип тока: постоянный (DC)
• Напряжение катушки: 24 В DC
• Номинальный ток контактов: 16 А
• Количество нормально открытых (НО) контактов: 3
• Тип контактов: одинарные, материал - серебро с оксидом олова (AgSnO₂)
• Зазор между контактами: 3 мм
• Способ монтажа: поверхностный монтаж на печатную плату (SMT/PTH)
• Тип управления: моностабильное (обычное реле - возвращается в исходное состояние после отключения питания)
• Степень защиты: IP20 (защита от доступа пальцами и крупных частиц, но не от воды и пыли)
• Материал корпуса: термостойкий пластик
• Подключение: сварочные выводы (не требует разъёмов)
• Климатическое исполнение: УХЛ4 (работает при температуре от −25C до +55C, допустима повышенная влажность)
• Поляризация: свободная - катушка работает при любом направлении тока
• Соответствие стандартам: EN 61810-1, EN 61810-2, EN 61810-7

Совместимость и монтаж

Реле Finder 62.23.9.024.4300 рассчитано на установку на печатную плату через сварочные выводы. Для монтажа необходимы отверстия под штыревые выводы с шагом, соответствующим габаритам реле. Не используйте паяльник с температурой выше 260 C более 5 секунд - это может повредить внутренние элементы. Катушка активируется при подаче 24 В постоянного тока; при этом важно соблюдать полярность только для контрольных цепей с фильтрами или диодами - сама катушка не чувствительна к направлению тока. Габариты реле совместимы с большинством стандартных плат промышленной автоматики.

Безопасность и стандарты

Реле соответствует европейским стандартам EN 61810-1, EN 61810-2 и EN 61810-7, которые регламентируют безопасность, долговечность и электрические параметры промежуточных реле. Материал контактов AgSnO₂ обеспечивает устойчивость к дуговым разрядам и снижает риск прилипания контактов при высоких токах. Защита IP20 позволяет использовать устройство внутри закрытых щитов, но не рекомендует его применение во влажных или пыльных средах без дополнительной герметизации.

Преимущества

• Три независимых контакта позволяют заменить три отдельных реле, экономя место на плате
• Контакты AgSnO₂ обеспечивают длительный срок службы даже при частых включениях и высоких токах
• Широкий рабочий диапазон температур (УХЛ4) делает реле пригодным для использования в холодных помещениях и на производстве
• Свободная полюсность катушки упрощает проектирование схем - не нужна точная ориентация по питанию
• Жесткая конструкция и сварочные выводы минимизируют риск ослабления соединений при вибрациях

Ограничения применения

• Не предназначено для работы в условиях повышенной влажности, пыли или воздействия жидкостей - IP20 недостаточно для открытых площадок
• Не подходит для переменного тока - только для цепей постоянного тока
• Высокий ток (16 А) требует правильного выбора сечения проводов и качественной теплоотводящей дорожки на плате
• Сварочные выводы затрудняют замену - при выходе из строя придётся выпаивать реле полностью
• Не имеет встроенного демпфирования дуги - при работе с индуктивными нагрузками (катушки, двигатели) необходимо использовать внешний диод или RC-цепь

Примеры использования

• Управление тремя насосами в системе охлаждения станка
• Переключение режимов работы конвейера (быстрый/медленный/останов)
• Индикация состояния трёх датчиков через LED-группы
• Автоматический перевод системы резервного питания между источниками
• Контроль включения трёх нагревательных элементов в термокамере

Практические советы

• При проектировании платы учтите зазор 3 мм между контактами - он влияет на пробивное напряжение и безопасность при высоких потенциалах
• Для индуктивных нагрузок обязательно добавьте антидуговой диод параллельно нагрузке - это продлит жизнь контактам
• Проверяйте соответствие тока нагрузки и напряжения - максимальный ток 16 А действителен только при 24 В DC; при более высоком напряжении допустимый ток снижается
• При массовом производстве убедитесь, что технология пайки соответствует требованиям THT/SMT для данного типа корпуса
• Для удобства обслуживания сохраняйте схему подключения - реле не имеет маркировки контактов на корпусе, все обозначения указаны в datasheet
