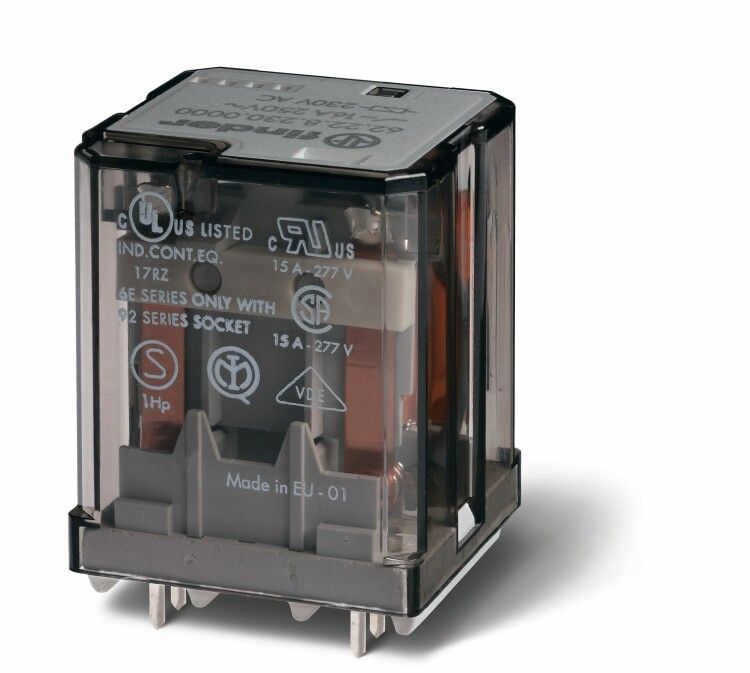

Силовое электромеханическое реле; монтаж на печатную плату; 3NO 16A; контакты AgCdO (зазор 3мм); катушка 24В DC | 622390240300 Finder 62.23.9.024.0300

Реле силовое электромеханическое Finder 62.23.9.024.0300 предназначено для коммутации нагрузок до 16 А в цепях постоянного тока. Монтаж на печатную плату позволяет использовать его в компактной аппаратуре, где важна надёжность и долгий срок службы. Контакты из сплава AgCdO обеспечивают устойчивость к дуговым воздействиям, а зазор не менее 3 мм соответствует требованиям безопасности.

Назначение и область применения

Это промежуточное реле используется для управления мощными нагрузками через слаботочные сигналы. Подходит для автоматических систем, где требуется изолированное управление: промышленные контроллеры, системы управления оборудованием, устройства аварийного отключения, тестовое оборудование. Применяется там, где нужна высокая надёжность переключения и устойчивость к износу контактов.

Технические характеристики

• Напряжение катушки: 24 В постоянного тока
• Номинальный ток контактов: 16 А
• Количество нормально открытых (НО) контактов: 3 пары
• Тип контактов: одинарные, выполнены из серебро-кадмиевого оксида (AgCdO)
• Зазор между контактами: не менее 3 мм
• Способ монтажа: поверхностный монтаж на печатную плату (SMT/PTH)
• Тип управления: моностабильное (обычное реле - возвращается в исходное состояние после снятия напряжения)
• Поляризация: свободная - можно подключать любым способом, полярность не имеет значения
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям и от предметов более 12,5 мм, но не защищено от воды и пыли
• Климатическое исполнение: УХЛ4 - работает при температуре от −25 C до +40 C, допускает повышенную влажность
• Материал корпуса: термостойкий пластик
• Соответствие стандартам: EN 61810-1, EN 61810-2, EN 61810-7

Совместимость и монтаж

Реле Finder 62.23.9.024.0300 рассчитано на установку на печатную плату с помощью сварочных соединений - выводы паяются прямо в отверстия платы. Для монтажа необходимы стандартные технологические отверстия под штыревые выводы. Размеры и расположение выводов совпадают с типовой геометрией реле серии 62. Убедитесь, что плата выдерживает нагрев при пайке (температура до 260 C, время до 10 секунд). Не используйте реле в сборках с механическими вибрациями выше 10 Гц - возможны ложные срабатывания.

Безопасность и стандарты

Реле соответствует европейским стандартам EN 61810-1 (базовые требования), EN 61810-2 (требования к промежуточным реле) и EN 61810-7 (требования к изоляционному расстоянию). Зазор между контактами ≥3 мм обеспечивает достаточную электрическую прочность для работы в сетях до 250 В переменного тока. Соответствие этим стандартам гарантирует безопасность при использовании в промышленном оборудовании.

Преимущества

• Высокая износостойкость контактов благодаря материалу AgCdO - снижает риск пригорания и увеличивает срок службы при частых включениях
• Три независимых контакта позволяют управлять несколькими цепями одним устройством
• Фиксированный зазор ≥3 мм повышает безопасность при работе с высокими напряжениями
• Свободная полюсность упрощает подключение - не требует соблюдения полярности
• Компактный форм-фактор и монтаж на плату экономят место внутри оборудования

Ограничения применения

• Не предназначен для работы во влажной среде или в условиях пыли - степень защиты IP20 не предохраняет от попадания жидкости и частиц
• Использование вне диапазона температур UHL4 (−25…+40 C) может привести к отказу
• Не рекомендуется применять в цепях с импульсными нагрузками выше 16 А - возможен выход из строя контактов
• Не подходит для монтажа в DIN-рейку - только на печатную плату
• При длительной работе при максимальной нагрузке (16 А) необходимо обеспечить теплоотвод - реле не имеет радиатора

Примеры использования

• Управление двигателями малой мощности в станках ЧПУ
• Переключение режимов работы конвейерных лент
• Автоматическое отключение нагревательных элементов при достижении заданной температуры
• Коммуникация между микроконтроллером и силовыми цепями в промышленных контроллерах
• Системы сигнализации и аварийного отключения

Практические советы

• При проектировании платы учтите минимальный шаг между дорожками - из-за зазора ≥3 мм между контактами требуется достаточное расстояние изоляции
• Для продления срока службы реле не перегружайте его - лучше выбирать запас по току (например, 12–14 А вместо 16 А)
• При пайке используйте термостойкий флюс и избегайте многократного прогрева одного места
• Если реле будет работать в условиях вибраций, закрепите его дополнительно клеем или хомутом
• Проверьте соответствие напряжения катушки - даже небольшое отклонение от 24 В может вызвать недосрабатывание или перегрев
