Ультратонкое твердотельное реле; монтаж на печатную плату; выход 2A(240В AC); вход 24В DC; влагозащита RTIII | 348170248240 Finder 34.81.7.024.8240

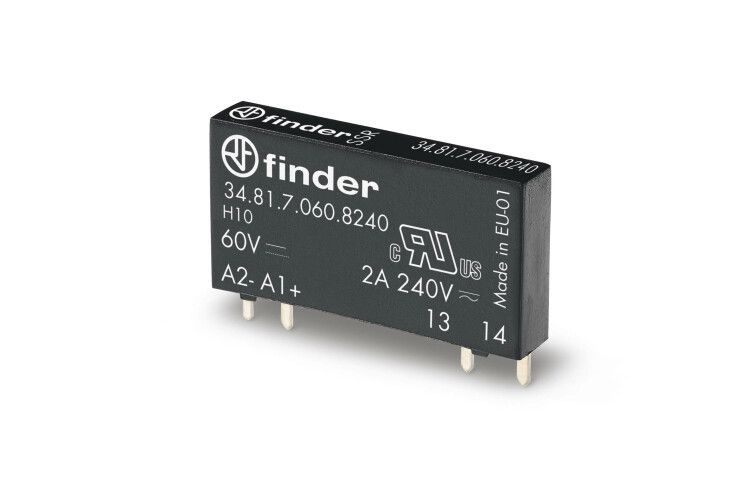

Реле ультратонкое твердотельное Finder 34.81.7.024.8240 - компактное устройство для коммутации нагрузок переменного тока с управлением постоянным напряжением 24 В. Подходит для установки на печатные платы в автоматизированных системах, где важна надёжность, бесшумная работа и высокая плотность монтажа.

Назначение и область применения

Реле ультратонкое твердотельное Finder 34.81.7.024.8240 предназначено для включения и выключения нагрузок до 2 А при напряжении до 240 В переменного тока. Управление осуществляется сигналом постоянного тока 24 В. Благодаря отсутствию механических контактов, реле идеально подходит для частых переключений, чувствительной электроники и сред с повышенными требованиями к сроку службы. Применяется в контроллерах, промышленных автоматах, системах освещения, медицинском оборудовании и устройствах автоматизации.

Технические характеристики

• Напряжение управления: 24 В постоянного тока
• Номинальный ток нагрузки: 2 А (AC-1)
• Максимальное напряжение нагрузки: 240 В переменного тока
• Тип переключения: включение/выключение при прохождении тока через ноль - снижает помехи и износ нагрузки
• Количество контактов: 1 нормально открытый (NO), 0 нормально замкнутых (NC), 0 переключающих
• Степень защиты: IP20 - защита от доступа пальцев и крупных частиц, не защищено от воды
• Климатическое исполнение: УХЛ4 - работает при температуре от −25 C до +55 C, допустима повышенная влажность
• Материал корпуса: термостойкий пластик
• Монтаж: на печатную плату, модульное исполнение
• Соответствие стандартам: EN 60669-1, EN 60669-2-1

Совместимость и монтаж

Реле ультратонкое твердотельное Finder 34.81.7.024.8240 имеет стандартный шаг выводов 5 мм, совместимо с типичными платами с THT-монтажом. Для монтажа используйте паяльник с регулируемой температурой (не более 260 C, время пайки - не более 5 секунд на контакт). Убедитесь, что площадка на плате соответствует габаритам реле - посадочные отверстия расположены в соответствии с документацией производителя. Не применяйте силовые провода большего сечения, чем рекомендовано для 2 А - это может вызвать нагрев и повредить плату.

Безопасность и стандарты

Реле соответствует европейским стандартам EN 60669-1 и EN 60669-2-1, которые гарантируют безопасность при использовании в бытовых и аналогичных промышленных условиях. Класс защиты IP20 исключает риск поражения током при случайном прикосновении к выводам, однако не обеспечивает защиту от влаги или пыли. Работа в условиях, превышающих класс УХЛ4, может снизить долговечность устройства.

Преимущества

• Отсутствие механических контактов - нет искр, износа, шума и скачков напряжения при переключении
• Высокая скорость переключения - подходит для импульсного управления
• Долгий срок службы - до 1 миллиона циклов при номинальной нагрузке
• Компактный форм-фактор - позволяет экономить место на плате
• Переключение при переходе через ноль - минимизирует ЭМИ и продлевает жизнь лампам и нагревательным элементам

Ограничения применения

• Не предназначен для работы с постоянным током - только переменный ток до 240 В
• IP20 не защищает от влаги, пыли, брызг - нельзя использовать в сырых, пыльных или открытым помещениях без дополнительной герметизации
• Запрещён монтаж рядом с источниками сильного тепла (>60 C) - возможен перегрев полупроводниковой части
• Не рассчитан на перегрузки свыше 2 А - даже кратковременные пики тока могут привести к отказу
• Не подходит для управления индуктивными нагрузками выше 100 ВА - требуется внешний демпфер (RC-цепочка)

Примеры использования

• Управление LED-освещением в панелях контроля
• Коммутация нагревательных элементов в термостатах
• Интерфейс между PLC и слаботочными исполнительными механизмами
• Автоматизация оборудования с частыми включениями - конвейеры, насосы, клапаны
• Электронные блоки в медицинской аппаратуре, требующие бесшумной работы

Практические советы

• При работе с индуктивными нагрузками (например, катушки, двигатели) обязательно установите RC-демпфер параллельно выходу реле - предотвращает пробой полупроводника
• Проверьте полярность управления: неверное подключение 24 В DC может повредить внутреннюю оптоэлектронную цепь
• Для увеличения теплоотвода при длительной нагрузке близкой к 2 А - используйте медную площадку на плате под реле
• При сборке нескольких реле на одной плате - соблюдайте минимальный зазор между корпусами (минимум 5 мм) для лучшей вентиляции
• При замене - проверьте соответствие типа: реле ультратонкое твердотельное Finder 34.81.7.024.8240 не является прямой заменой для механических реле, даже при одинаковых токовых параметрах
