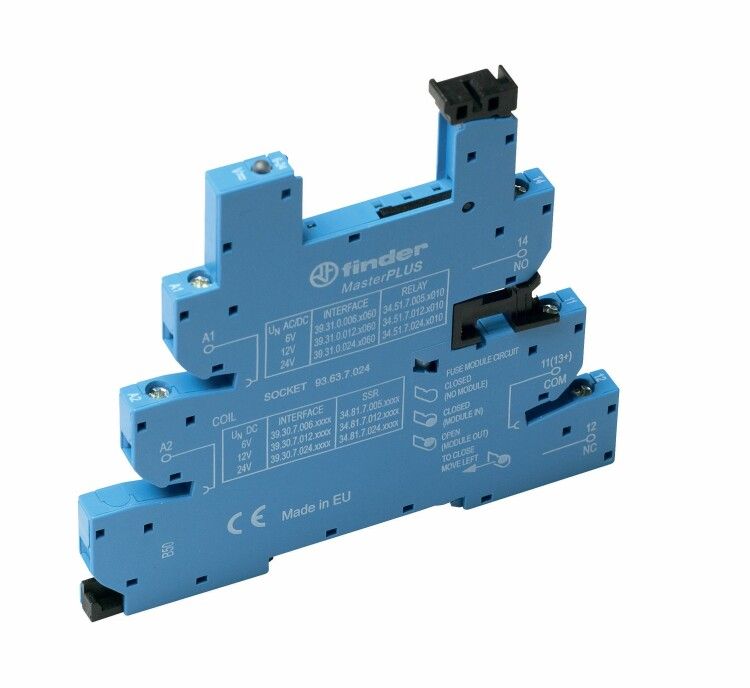

Розетка MasterPLUS с винтовыми клеммами (с зажимной клетью) для реле 34 серии, питание 24-240В AC/DC, в комплекте пластиковая клипса, опции: LED - 93.63.0.240 FINDER 93630240

Розетка Finder 93.63.0.240 предназначена для быстрого подключения реле серии 34 в распределительных щитах. Она обеспечивает надёжное винтовое соединение с зажимной клеткой, работает от 220–250 В переменного или постоянного тока и устанавливается на DIN-рейку. Подходит для автоматизации, промышленного оборудования и систем управления.

Назначение и область применения

Розетка Finder 93.63.0.240 используется для удобного и безопасного подключения реле серии 34 без необходимости прямой пайки или сложной коммутации. Её применяют в промышленных щитах, где требуется частая замена реле - например, на конвейерах, насосных станциях, системах отопления и вентиляции. Благодаря модульной конструкции, её легко интегрировать в уже существующую комплектацию на DIN-рейке.

Технические характеристики

• Тип подключения: винтовые клеммы с зажимной клеткой - обеспечивают плотный контакт даже при многократном демонтаже
• Напряжение питания: 220–250 В AC/DC - совместима с большинством промышленных сетей
• Номинальный ток: 6 А - рассчитана на нагрузки типичных реле управления
• Количество контактов: 5 - позволяет подключить все необходимые цепи (питание, управление, выходы)
• Способ монтажа: установка на DIN-рейку 35 мм - стандартизированная фиксация
• Степень защиты: IP20 - защищает от прикосновений к токоведущим частям, но не от пыли и влаги
• Материал корпуса: термостойкий пластик - устойчив к перегреву и механическим воздействиям
• Диапазон температур: от –40 C до +70 C - работает в суровых условиях, включая холодные склады и жаркие цеха
• Климатическое исполнение: УХЛ4 - допускает применение в помещениях с повышенной влажностью и колебаниями температуры
• Цвет: синий - соответствует цветовой маркировке серии 93 для быстрой идентификации

Совместимость и монтаж

Розетка Finder 93.63.0.240 совместима исключительно с реле серии 34. Для других серий она не подойдёт - проверьте номер модели реле перед покупкой. Монтаж выполняется просто: защёлкивается на DIN-рейку, затем вставляется реле до характерного щелчка. Кабели подключаются через винты в зажимных клетках - достаточно оголить провода на 6–8 мм и затянуть клеммы усилием 0,4 Нм. Не используйте силовые инструменты - можно повредить пластиковую конструкцию.

Безопасность и стандарты

Розетка соответствует европейским нормам: EN 61810-1, EN 61810-2, EN 61810-7 - что гарантирует соответствие требованиям безопасности для коммутационных устройств. IP20 предотвращает случайное прикосновение к токоведущим элементам, но не защищает от попадания воды или пыли - не устанавливайте в открытых или влажных местах без дополнительной защиты.

Преимущества

• Зажимная клетка - снижает риск ослабления контакта после вибраций и нагрева
• Пластиковая клипса - удерживает реле в положении, предотвращает самопроизвольное выпадение
• Модульное исполнение - позволяет собирать компактные блоки из нескольких розеток и реле
• Поддержка AC/DC - универсальна для различных систем управления
• Функциональное расширение - возможно подключение дополнительных модулей (например, индикации или фильтров)

Ограничения применения

• Не предназначена для работы при напряжении выше 250 В - превышение вызывает пробой изоляции
• IP20 не подходит для уличных установок, сырых помещений, пищевых производств
• Использование с реле других серий (не 34) невозможно - несовпадение штырьков и габаритов
• Не рекомендуется для токов более 6 А - возможен перегрев и деформация клемм

Примеры использования

• Автоматизация производства: подключение реле контроля температуры на линии плавки металла
• Системы HVAC: управление вентиляторами и насосами в климатических щитах
• Энергообъекты: резервирование цепей питания в распределительных пунктах
• Оборудование для логистики: управление конвейерными лентами и сенсорами

Практические советы

• Перед подключением всегда отключите питание - даже при малом токе есть риск поражения
• Проверяйте посадочный диаметр реле: он должен точно соответствовать серии 34
• Не затягивайте винты слишком сильно - хрупкая пластиковая клетка может треснуть
• При использовании в вибрирующих средах регулярно проверяйте состояние клемм
• Для индикации состояния используйте реле с LED-индикатором - они совместимы с этой розеткой
• Храните запасные розетки Finder 93.63.0.240 - они часто используются в ремонтных работах
