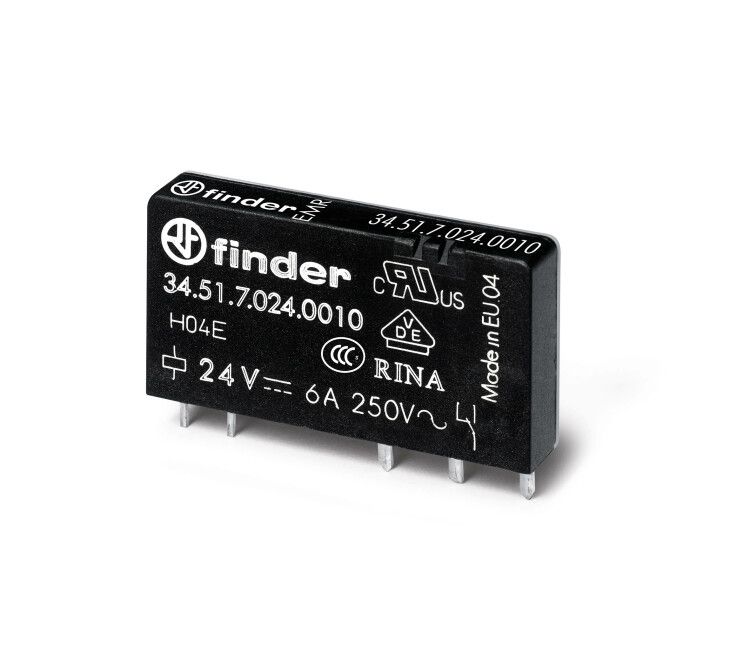

Ультратонкое электромеханическое реле; монтаж на печатную плату; 1CO 6A; контакты AgSnO2 | 345170604010 Finder 34.51.7.060.4010

Электромеханическое реле Finder 34.51.7.060.4010 - ультратонкий компактный прибор для монтажа на печатную плату, предназначенный для коммутации слаботочных цепей с нагрузкой до 6 А при напряжении 60 В постоянного тока. Благодаря высокочувствительной катушке и контактам из серебро-оксида олова, реле подходит для точных устройств, где важна надежность и малый габарит.

Назначение и область применения

Реле Finder 34.51.7.060.4010 используется для переключения сигналов и управления нагрузками в устройствах с ограниченным пространством. Подходит для автоматизации, систем управления, медицинского оборудования, промышленной электроники и бытовых приборов с микроконтроллерами. Применяется там, где требуется изолированное управление одной цепью через другую - например, включение/выключение светодиодов, соленоидов, маломощных двигателей или реле других уровней.

Технические характеристики

• Номинальный ток контактов: 6 А
• Напряжение катушки: 60 В постоянного тока
• Тип контакта: одинарный переключающий (1CO - один нормально открытый и один нормально замкнутый контакт)
• Материал контактов: AgSnO₂ (серебро-оксид олова) - устойчив к дуговым процессам и окислению
• Тип управления: моностабильное (возврат в исходное состояние после снятия напряжения с катушки)
• Поляризация: свободная - можно подключать любым способом, полярность не имеет значения
• Степень защиты: IP20 - защищает от предметов более 12 мм, но не от воды и пыли
• Способ монтажа: поверхностный монтаж на печатную плату (SMD/PTH)
• Подключение: разъемное - выводы подходят для пайки в отверстия платы
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +55C, допустима повышенная влажность
• Материал корпуса: термостойкий пластик

Совместимость и монтаж

Реле Finder 34.51.7.060.4010 совместимо с типичными платами, выполненными по технологии THT (through-hole technology). Расстояние между выводами соответствует стандартному шагу 5,08 мм. Для монтажа используйте паяльник с контролируемой температурой - максимальная температура пайки не должна превышать 260 C, время воздействия - не более 5 секунд. Убедитесь, что посадочные отверстия на плате имеют диаметр 0,8–1,0 мм. Катушка требует стабильного напряжения 60 В DC; скачки выше 10 % могут вызвать некорректное срабатывание.

Безопасность и стандарты

Реле соответствует европейским стандартам EN 60669-1 и EN 60669-2-1, которые регламентируют безопасность коммутирующих устройств. Соответствие гарантирует соответствие требованиям по изоляции, тепловой стойкости и механической прочности. Сертификация позволяет использовать реле в оборудовании, предназначенном для рынков ЕС.

Преимущества

• Ультратонкая конструкция - занимает минимум места на плате, идеально для плотной компоновки
• Высокая чувствительность катушки - срабатывает при минимальном потреблении энергии, снижает нагрузку на микроконтроллер
• Контакты AgSnO₂ - долгий срок службы даже при частых переключениях, устойчивы к нагреву и окислению
• Отсутствие необходимости в полярности - упрощает проектирование и сборку
• Герметичный корпус - предотвращает попадание крупной пыли и механических повреждений

Ограничения применения

• Не применяйте в условиях повышенной влажности, запыленности или на открытом воздухе - IP20 не обеспечивает защиту от жидкостей и мелкой пыли
• Запрещена работа при напряжении выше 60 В DC - возможен пробой изоляции катушки
• Не рекомендуется для коммутации индуктивных нагрузок выше 6 А - риск пригорания контактов
• Не подходит для частых импульсных включений (более 1000 операций в час) - снизится ресурс контактов
• Из-за малого зазора между выводами не следует применять в высоковольтных цепях (>150 В)

Примеры использования

• Управление питанием датчиков в системах IoT
• Переключение режимов работы в медицинских аппаратах (например, инфузных насосах)
• Коммутация сигнала в системах автоматического освещения
• Активация реле меньшего класса в многоступенчатых схемах управления
• Контроль включения/выключения маломощных двигателей в бытовой технике

Практические советы

• При проектировании платы учтите, что реле имеет физические габариты - проверьте чертеж в datasheet перед размещением
• Добавьте демпферную цепь (диод в обратном направлении параллельно катушке) для защиты микросхем от обратной ЭДС
• Для длительной работы в жестких условиях рассмотрите установку радиатора рядом с реле - хотя оно мало греется, соседние элементы могут перегреваться
• Проверяйте целостность контактов мультиметром до монтажа - особенно при использовании б/у компонентов
• При замене аналога - всегда сравнивайте ток срабатывания катушки и рабочий ток контактов. Недостаточная чувствительность - основная причина отказов в схемах
