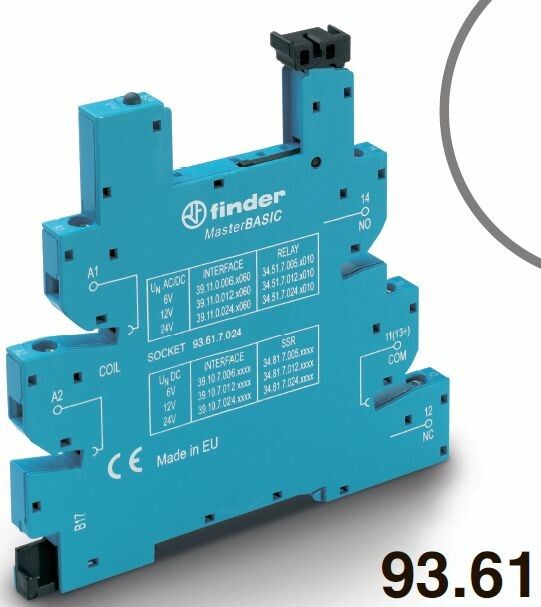

Розетка для реле MasterBASIC 34, 230В AC FINDER 93618230

Розетка с винтовыми клеммами для реле серии 34 от Finder (артикулы 93618230 и 93.61.8.230) предназначена для быстрого и надёжного подключения реле на DIN-рейке. Она обеспечивает устойчивый контакт при переменном напряжении 230 В, имеет встроенную светодиодную индикацию и совместима с модульными системами автоматизации.

Назначение и область применения

Эта розетка используется для установки реле серии 34 в распределительных щитах, панелях управления и автоматических системах. Подходит для промышленного оборудования, где требуется частая замена реле без перепайки проводов - например, на конвейерах, насосных станциях, системах вентиляции и тепловых контроллерах. Благодаря винтовым клеммам и клипсе, её можно легко демонтировать и переустанавливать.

Технические характеристики

• Род тока: переменный (AC)
• Напряжение питания: 230 В
• Номинальный рабочий ток: 6 А
• Количество контактов: 5
• Тип подключения: винтовые клеммы с зажимной клетью
• Способ монтажа: на DIN-рейку 35 мм
• Степень защиты: IP20 (защита от прикосновений к токоведущим частям, но не от воды и пыли)
• Модульное исполнение: да - занимает один модуль (17,5 мм)
• Материал корпуса: самозагасающий пластик
• Цвет: синий
• Диапазон рабочих температур: от -40 C до +70 C
• Климатическое исполнение: УХЛ4 (для умеренного и холодного климата, с возможностью работы в помещениях с повышенной влажностью)
• Индикация: встроенный светодиод (LED) показывает наличие напряжения на входе
• Нормативные документы: EN 61810-1, EN 61810-2, EN 61810-7

Совместимость и монтаж

Розетка совместима исключительно с реле серии 34 от Finder. Для установки достаточно защёлкнуть её на DIN-рейку 35 мм - фиксация механическая, без инструментов. После этого в клеммы вставляются провода с зачищенными концами (до 2,5 мм2) и затягиваются отверткой. Клеммы имеют зажимную клеть - это предотвращает выскальзывание жил и снижает риск плохого контакта. Пластиковая клипса позволяет извлекать реле одним движением, даже при наличии напряжения - безопаснее, чем просто дергать за штыри.

Безопасность и стандарты

Розетка соответствует европейским нормам безопасности EN 61810-1/2/7, которые регламентируют требования к коммутирующим устройствам. IP20 гарантирует защиту от случайного прикосновения к токоведущим элементам, но не рассчитана на работу во влажных средах или на улице. Нельзя использовать в местах с брызгами воды, пылевыми или взрывоопасными средами. Материал корпуса - самозагасающий, что снижает риск распространения пламени при перегреве.

Преимущества

• Зажимная клеть в клеммах - надёжный контакт без необходимости многократной затяжки
• Светодиодная индикация - сразу видно, есть ли напряжение на входе
• Фиксация на DIN-рейке - удобна для компактной сборки щитов
• Пластиковая клипса - позволяет менять реле без отключения питания (при соблюдении правил безопасности)
• Широкий температурный диапазон - работает в неотапливаемых помещениях зимой
• Поддержка функционального расширения - можно комбинировать с другими модулями серии 93

Ограничения применения

• Не предназначен для постоянного подключения проводов большего сечения - максимум 2,5 мм2
• IP20 - нельзя применять в условиях высокой влажности, на улице или в цехах с брызгами воды
• Совместим только с реле серии 34; другие модели не подходят
• Не рекомендуется для нагрузок выше 6 А - при превышении возможен перегрев и повреждение клемм
• Не подходит для импульсных или высокочастотных сигналов - только для сетевой частоты 50–60 Гц

Примеры использования

• Автоматизация производства: реле времени на конвейере, управляемое через эту розетку
• Системы отопления: терморегуляторы с реле в щите на лестничной площадке
• Аварийное освещение: реле контроля сети с индикацией состояния
• Оборудование в холодильных камерах: благодаря UHL4 - работает при -30 C

Практические советы

• Перед монтажом проверьте, чтобы провода были зачищены на 8–10 мм - слишком длинные концы могут замкнуть соседние клеммы
• Затягивайте винты равномерно, без усилия - перетяжка повредит клеть и сделает контакт необратимо слабым
• Если розетка используется в щите с несколькими модулями, оставляйте минимум 5 мм свободного места между ними для теплоотвода
• Светодиод горит при наличии напряжения на входе - если он не светится, проверьте питание до розетки, а не само реле
• При замене реле всегда отключайте питание - хотя клипса позволяет вынимать реле под напряжением, это противоречит правилам электробезопасности
