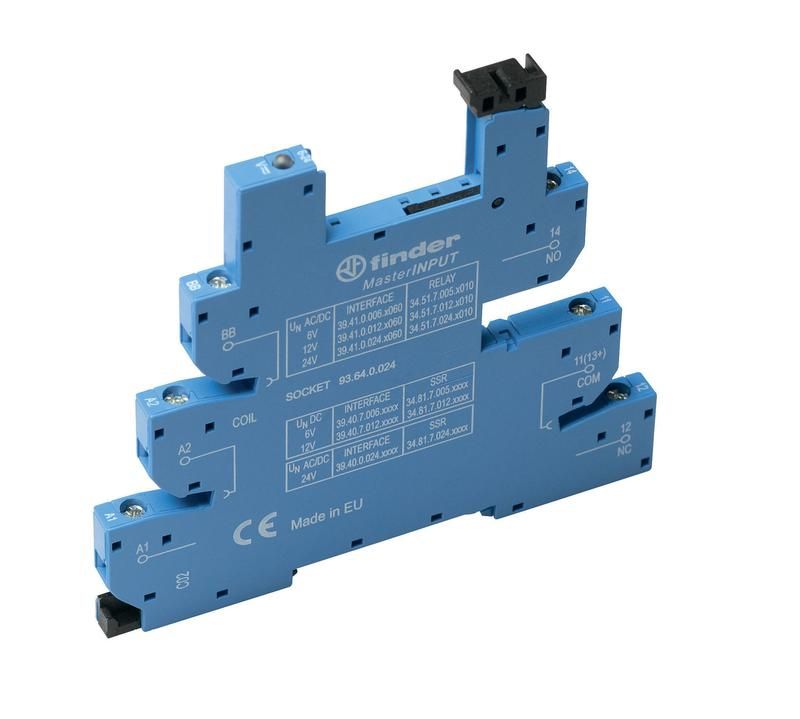

Розетка MasterINPUT с винтовыми клеммами (с зажимной клетью) для реле 34 серии, питание 125В АС/DC, в комплекте пластиковая клипса, опции: LED - 93.64.0.125 FINDER 93640125

Розетка с винтовыми клеммами для реле серии 34 от Finder (артикулы 93640125 и 93.64.0.125) предназначена для быстрого и надёжного подключения реле на DIN-рейке. Она обеспечивает устойчивый контакт при переменном и постоянном напряжении до 125 В, поддерживает работу в широком диапазоне температур и совместима с модульными системами автоматизации.

Назначение и область применения

Эта розетка используется для установки реле серии 34 в распределительных щитах, панелях управления и автоматических системах. Подходит для промышленного оборудования, где требуется частая замена реле без перепайки проводов — например, в системах контроля температуры, управлением насосами, конвейерами или освещением. Благодаря винтовым клеммам с зажимной клетью, её можно использовать там, где важна долговечность соединений и возможность проверки контактов без инструментов.

Технические характеристики

• Напряжение питания: 125 В AC/DC — работает как с переменным, так и с постоянным током
• Номинальный ток: 6 А — рассчитана на нагрузки до 720 Вт при 120 В
• Количество контактов: 5 — позволяет подключить все необходимые цепи реле (питание, выходы, сигнализация)
• Подключение: винтовое с зажимной клетью — исключает повреждение жил при затяжке
• Способ монтажа: на DIN-рейку 35 мм — стандартная установка в шкафах
• Степень защиты: IP20 — защищена от прикосновения к токоведущим частям, но не от воды и пыли
• Материал корпуса: термостойкий пластик — устойчив к механическим воздействиям и нагреву
• Диапазон температур: от -40°C до +70°C — подходит для холодных и жарких помещений
• Цвет: синий — соответствует цветовой стандартизации серии 93
• Модульное исполнение: да — занимает один модуль (17,5 мм) в шкафу
• Климатическое исполнение: УХЛ4 — допустимо использование в закрытых помещениях с умеренным климатом
• Функциональное расширение: возможно — совместима с индикационными элементами и другими модулями серии

Совместимость и монтаж

Розетка совместима только с реле серии 34 от Finder. Для установки достаточно защёлкнуть её на DIN-рейку 35 мм — фиксация происходит за счёт металлического язычка. После этого реле вставляется сверху до характерного щелчка. Кабели подключаются через винты с зажимной клетью: провод вводится в гнездо и фиксируется затяжкой винта. Нельзя использовать с реле других серий — даже если они имеют аналогичную форму, контакты могут не совпасть.

Безопасность и стандарты

Изделие соответствует европейским нормам EN 61810-1, EN 61810-2 и EN 61810-7 — гарантирует безопасность коммутационных устройств в промышленных условиях. Защита IP20 предотвращает случайное прикосновение к токоведущим частям, но не защищает от влаги — не применяйте в сырых или открытых местах. Материал корпуса не поддерживает горение и соответствует требованиям UL94 V-0.

Преимущества

• Зажимная клеть снижает риск плохого контакта — провода не деформируются при затяжке
• Пластиковая клипса упрощает извлечение реле — не нужен инструмент
• LED-индикация (при наличии опции) показывает состояние питания — удобно при диагностике
• Высокая надёжность соединений — особенно ценна в вибрационных средах
• Модульная компактность — экономит место в шкафу

Ограничения применения

• Не предназначен для работы вне закрытых щитов — IP20 не защищает от пыли и влаги
• Не подходит для токов выше 6 А — перегрузка вызовет перегрев и выход из строя
• Не совместима с реле других серий — даже если внешний вид похож
• Не рекомендовано применение в условиях повышенной вибрации без дополнительной фиксации
• LED-опция требует наличия питания — если реле не получает напряжение, индикатор не светится

Примеры использования

• Автоматизация производства: розетка с реле 34 контролирует запуск станков по сигналу PLC
• Системы отопления: управление насосами в котельных при изменении температуры
• Освещение: включение/выключение групп светильников по таймеру
• Аварийные системы: резервирование питания с помощью реле времени

Практические советы

• При подключении используйте многожильные провода с наконечниками — это увеличит срок службы клеммы
• Проверяйте плотность затяжки винтов: недостаточно — контакт будет греться; слишком сильно — повредите клетку
• Если вы планируете часто менять реле, выбирайте версию с LED — она покажет, есть ли напряжение на входе
• Убедитесь, что DIN-рейка ровная и надёжно закреплена — иначе розетка может выпасть при вибрации
• Для обслуживания отключите питание — хотя розетка имеет защиту IP20, работа под напряжением опасна
