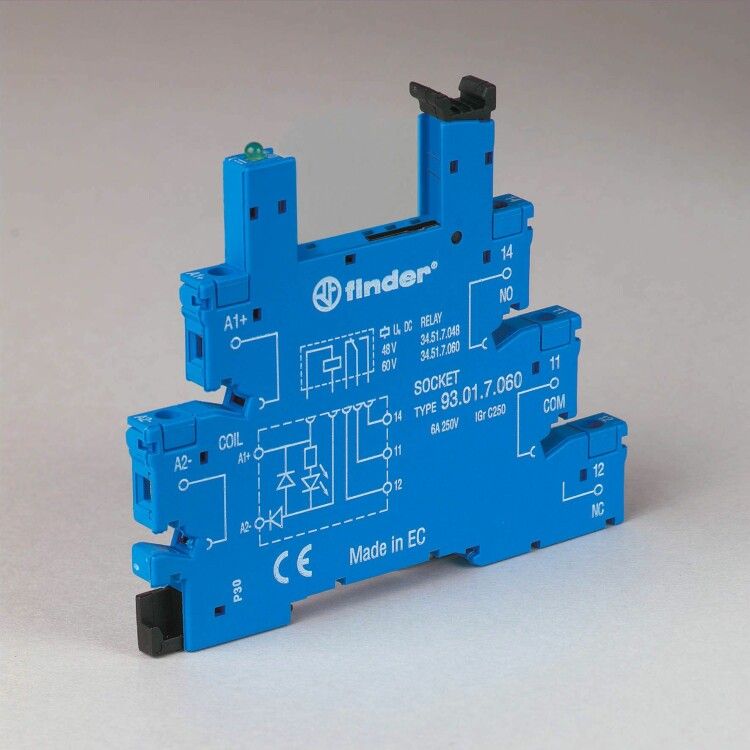

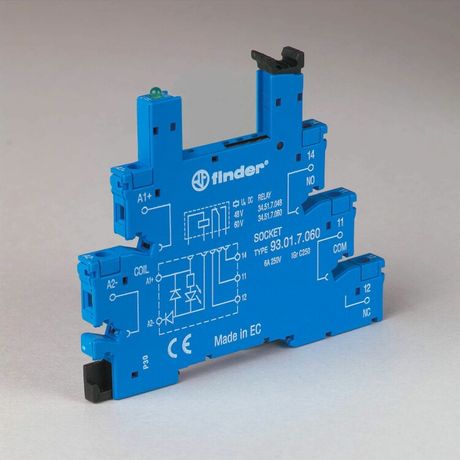

Розетка с винтовыми клеммами (с зажимной клетью) для реле 34 серии; питание 240В АС; в комплекте пластиковая клипса; опции: LED | 93018240 Finder 93.01.8.240

Розетка с винтовыми клеммами для реле серии 34 от Finder (артикулы 93018240 и 93.01.8.240) предназначена для быстрого и надёжного подключения реле на DIN-рейке. Она обеспечивает устойчивый контакт при переменном напряжении до 250 В и токе до 6 А, а также имеет встроенную светодиодную индикацию для удобства диагностики.

Назначение и область применения

Эта розетка используется для установки реле серии 34 в распределительных щитах, автоматических системах управления и промышленном оборудовании. Подходит для задач, где требуется частая замена реле - например, в системах контроля температуры, освещения, насосов или конвейеров. Благодаря винтовым клеммам с зажимной клетью, её можно использовать там, где важна долговечность соединений и возможность проверки проводов без демонтажа.

Технические характеристики

• Род тока: переменный (AC)
• Напряжение: 220–250 В
• Номинальный рабочий ток: 6 А
• Количество контактов: 5
• Тип подключения: винтовые клеммы с зажимной клетью
• Способ монтажа: на DIN-рейку 35 мм
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям, но не от воды и пыли)
• Модульное исполнение: да - занимает один модуль (17,5 мм)
• Материал корпуса: термостойкий пластик
• Климатическое исполнение: УХЛ4 - работает в условиях повышенной влажности и перепадов температур
• Диапазон рабочих температур: от –40 C до +70 C
• Цвет: синий
• Индикация: встроенный LED Finder - светится при наличии питания на реле
• Нормативы: EN 61810-1, EN 61810-2, EN 61810-7

Совместимость и монтаж

Розетка совместима исключительно с реле серии 34 от Finder. Для установки достаточно защёлкнуть её на DIN-рейку 35 мм - фиксация механическая, без инструментов. Кабели подключаются через винты в зажимных клетках: провода зачищаются на 8–10 мм, вставляются в гнездо и затягиваются отверткой. Нельзя использовать с другими сериями реле - даже если они выглядят аналогично.

Безопасность и стандарты

Розетка соответствует европейским нормам безопасности EN 61810-1/2/7, которые гарантируют изолированность, прочность конструкции и отказоустойчивость при коммутации. IP20 позволяет применять устройство только внутри закрытых щитов - не допускается использование во влажных помещениях, на улице или в местах с риском попадания пыли и брызг.

Преимущества

• Зажимная клетка - предотвращает ослабление контакта при вибрации и многократных подключениях
• LED Finder - сразу видно, есть ли питание на установленном реле, без тестера
• Пластиковая клипса - обеспечивает плотную посадку реле, снижает вероятность самопроизвольного выпадения
• Высокий температурный диапазон - работает в холодных цехах и жарких помещениях
• Модульный формат - легко интегрируется в компактные шкафы

Ограничения применения

• Не подходит для постоянного тока (DC) - только переменный ток AC
• IP20 - нельзя использовать вне электрошкафа
• Поддерживает только реле серии 34; другие модели не подходят по форме и расположению контактов
• Максимальный ток 6 А - не годится для мощных нагрузок выше 1,4 кВт при 230 В
• Не рекомендовано применение в средах с высокой концентрацией масла, химикатов или агрессивной пыли

Примеры использования

• Автоматизация производства: управление двигателями на конвейере
• Системы отопления: включение/выключение нагревательных элементов
• Освещение: таймеры и датчики движения в административных зданиях
• Аварийные системы: резервирование питания насосов

Практические советы

• При подключении используйте отвертку с плоским жалом - винты требуют точного усилия, чтобы не повредить клетку
• Проверьте посадочный диаметр реле перед покупкой: реле серии 34 имеют стандартный шаг 15,5 мм между контактами
• Если LED не горит - проверьте наличие напряжения на входе розетки, а не только на реле
• При замене реле всегда отключайте питание - хотя розетка не имеет собственных коммутирующих контактов, она находится под напряжением
• Для обслуживания: можно снять реле, оставив розетку на рейке - провода остаются подключенными
