Миниатюрное электромеханическое реле; монтаж на печатную плату; формат "кубик сахара"; 1CO 10A; Контакты AgSnO2; к | 361190054011 Finder 36.11.9.005.4011

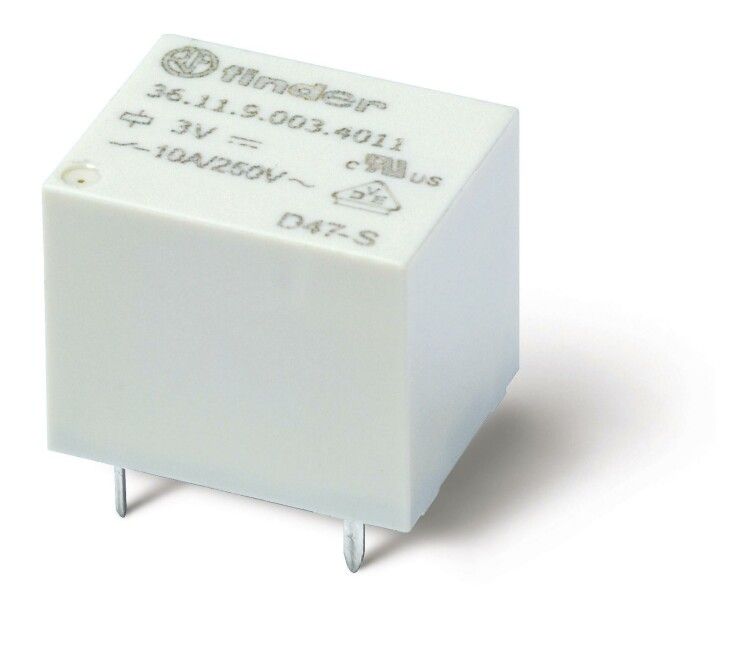

Электромеханическое реле Finder 36.11.9.005.4011 - компактное промежуточное реле в формате «кубик сахара» с монтажом на печатную плату, рассчитанное на коммутацию нагрузки до 10 А при напряжении 5 В постоянного тока. Подходит для автоматизации, контроллеров и устройств, где важна надёжность и малые габариты.

Назначение и область применения

Реле Finder 36.11.9.005.4011 используется для управления цепями высокой мощности с помощью слаботочных сигналов. Применяется в устройствах автоматики, системах управления, бытовых и промышленных контроллерах, медицинском оборудовании, системах освещения и других решениях, где требуется изолированное переключение нагрузки. Благодаря компактному размеру и монтажу на плату, идеально подходит для плотной сборки печатных узлов.

Технические характеристики

• Напряжение катушки: 5 В постоянного тока (DC)
• Номинальный ток контактов: 10 А
• Тип контакта: одинарный переключающий (1CO - один нормально открытый и один нормально закрытый контакт)
• Материал контактов: серебро-оксид олова (AgSnO₂) - повышает долговечность при переключении индуктивных нагрузок
• Способ монтажа: поверхностный монтаж на печатную плату (SMD/PTH)
• Степень защиты: IP20 - защита от доступа пальцев и крупных частиц, но не от влаги
• Климатическое исполнение: УХЛ4 - работает при температуре от −25 C до +55 C, допустима повышенная влажность
• Тип управления: моностабильное - возвращается в исходное состояние после снятия напряжения с катушки
• Поляризация: свободная - можно подключать любым способом, полярность не имеет значения
• Соответствие стандартам: EN 60669-1, EN 60669-2-1

Совместимость и монтаж

Реле Finder 36.11.9.005.4011 совместимо со всеми типами печатных плат, соответствующих стандартным габаритам «кубика сахара». Контакты выполнены под классический DIL-8 вывод, что обеспечивает совместимость с большинством технологий пайки - ручной, волновой и SMT. Для монтажа используйте паяльник с регулируемой температурой (не более 260 C, время пайки - до 10 секунд). Убедитесь, что дорожки платы соответствуют расстоянию между выводами - 5,08 мм. Не применяйте реле в условиях механических ударов или вибраций выше указанных в спецификациях.

Безопасность и стандарты

Реле соответствует европейским стандартам безопасности EN 60669-1 и EN 60669-2-1, которые гарантируют безопасность при работе с силовыми цепями. Материалы контактов AgSnO₂ снижают риск сваривания при коммутации токов до 10 А. Серия 36 прошла тестирование на долговечность - более 100 000 операций переключения при номинальной нагрузке.

Преимущества

• Высокая надёжность контактов благодаря материалу AgSnO₂ - меньше окисления и износа при частых включениях
• Минимальные габариты позволяют экономить место на плате
• Поддержка широкого диапазона температур (УХЛ4) делает реле пригодным для использования в неотапливаемых помещениях
• Свободная полярность катушки упрощает проектирование схем
• Известный бренд Finder - гарантированное качество и соответствие заявленным параметрам

Ограничения применения

• Не предназначено для работы во влажной среде - степень защиты IP20 не защищает от брызг и пара
• Не рекомендуется для коммутации емкостных или очень индуктивных нагрузок свыше 10 А - возможен выход из строя контактов
• Не подходит для установки в зонах с высокими уровнями ЭМИ без дополнительной экранировки
• Не следует использовать в условиях постоянной вибрации или ударных нагрузок - может произойти самопроизвольное переключение

Примеры использования

• Управление реле в PLC-контроллерах
• Переключение нагревательных элементов в термостатах
• Коммутация двигателей малой мощности в автоматических системах
• Работа в системах сигнализации и управления освещением
• Встраивание в модульные блоки промышленной автоматики

Практические советы

• При проектировании платы учтите минимальный зазор между контактами - не менее 3 мм для предотвращения пробоя при напряжении выше 30 В
• Для индуктивных нагрузок (например, катушек, двигателей) обязательно используйте демпферную цепочку (диод или RC-цепь) параллельно нагрузке
• Проверьте тепловую нагрузку на плату - при длительном включении катушки температура вокруг реле может повыситься на 10–15 C
• При замене аналогичного реле проверьте, чтобы новый экземпляр имел ту же маркировку - даже незначительные отличия в материалах контактов влияют на срок службы
• Храните реле в сухом месте - хотя есть влагозащита RTIII, она не заменяет герметичную упаковку при длительном хранении
