Субминиатюрное электромеханическое реле; монтаж на печатную плату; 1NO 6A; контакты AgSnO2 | 322170054300 Finder 32.21.7.005.4300

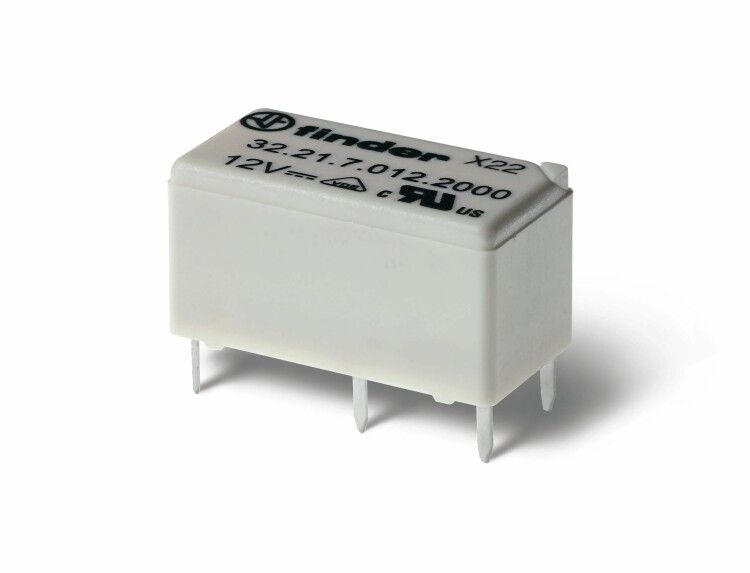

Реле субминиатюрное электромеханическое Finder 32.21.7.005.4300 - компактное промежуточное реле с одиночным нормально разомкнутым контактом на 6 А, предназначенное для установки на печатную плату. Катушка срабатывает при 5 В постоянного тока, отличается высокой чувствительностью, что снижает нагрузку на управляющую цепь. Подходит для автоматизации малогабаритных устройств, где важна надёжность и экономичность.

Назначение и область применения

Реле субминиатюрное электромеханическое Finder 32.21.7.005.4300 используется для коммутации слаботочных и средних нагрузок в устройствах с ограниченным пространством. Применяется в контроллерах, измерительных приборах, системах автоматического управления, бытовой электронике и промышленном оборудовании, где требуется гальваническая развязка между управляющей и силовой цепями.

Технические характеристики

• Напряжение питания катушки: 5 В постоянного тока
• Номинальный ток контактов: 6 А
• Тип контакта: 1НО (нормально разомкнутый)
• Материал контактов: серебро-оксид олова (AgSnO₂) - устойчив к дуговым повреждениям и окислению
• Способ монтажа: поверхностный монтаж на печатную плату (SMD/PTH)
• Тип управления: моностабильное (односостоятельное) - возврат в исходное положение после отключения питания
• Степень защиты: IP20 - защита от доступа пальцев и крупных частиц, но не от воды и пыли
• Климатическое исполнение: УХЛ4 - работает при температуре от −25 C до +40 C, допускает повышенную влажность
• Поляризация: свободная - можно подключать любым способом, полярность не имеет значения
• Материал корпуса: термостойкий пластик

Совместимость и монтаж

Реле субминиатюрное электромеханическое Finder 32.21.7.005.4300 совместимо со стандартными технологиями сборки печатных плат - через отверстия (THT) или поверхность (SMT). Для монтажа используйте паяльник с регулируемой температурой (не выше 260 C, время пайки - до 10 секунд). Убедитесь, что шаг выводов соответствует вашей плате - типовое расположение выводов рассчитано под стандартные DIL-платформы. Не применяйте механическую нагрузку на корпус во время пайки.

Безопасность и стандарты

Реле субминиатюрное электромеханическое Finder 32.21.7.005.4300 соответствует европейским стандартам EN 60669-1 и EN 60669-2-1, которые гарантируют безопасность коммутационных устройств в бытовых и аналогичных условиях. Соответствие позволяет использовать реле в продуктах, требующих сертификации по CE.

Преимущества

• Высокая чувствительность катушки - срабатывает при минимальном потреблении энергии (до 80 мВт), идеально для батарейных и энергоэффективных систем
• Контакты AgSnO₂ обеспечивают долгий срок службы даже при частых включениях и индуктивных нагрузках
• Компактные габариты позволяют размещать несколько реле на одной плате без потери плотности монтажа
• Пластиковый корпус устойчив к воздействию окружающей среды внутри закрытых корпусов
• Отсутствие необходимости в полярности упрощает проектирование и замену

Ограничения применения

• Не предназначено для работы в открытых или влажных средах - степень защиты IP20 не защищает от влаги, пыли и брызг
• Не рекомендуется для коммутации мощных индуктивных нагрузок свыше 6 А или при напряжении выше 250 В переменного тока
• Климатическое исполнение УХЛ4 не обеспечивает работу при температурах ниже −25 C или выше +40 C
• Не подходит для взрывоопасных зон - отсутствует взрывозащита

Примеры использования

• Автоматические системы освещения на базе микроконтроллеров
• Интерфейсы управления HVAC-системами
• Реле времени и программируемые логические контроллеры (ПЛК) малой мощности
• Электронные блоки питания с функцией включения/выключения
• Аудио- и видеооборудование с функционалом standby

Практические советы

• При использовании с индуктивными нагрузками (например, катушками, двигателями) обязательно примените демпферную цепочку (диод или RC-цепь) параллельно контакту для продления срока службы
• Учитывайте тепловые режимы: при длительной работе с максимальным током 6 А обеспечьте достаточное охлаждение вокруг реле
• Проверяйте соответствие ширины дорожек на плате требованиям к току - для 6 А рекомендуются медные следы шириной не менее 0,5–0,8 мм
• При замене убедитесь, что новое реле имеет ту же чувствительность катушки - другие модели с 5 В могут иметь другую мощность срабатывания
• Храните реле в сухом месте - хотя корпус герметичен, внутренние механизмы чувствительны к конденсату
