Ультратонкое электромеханическое реле; монтаж на печатную плату; 1CO 6A; контакты AgNi+Au | 345170605010 Finder 34.51.7.060.5010

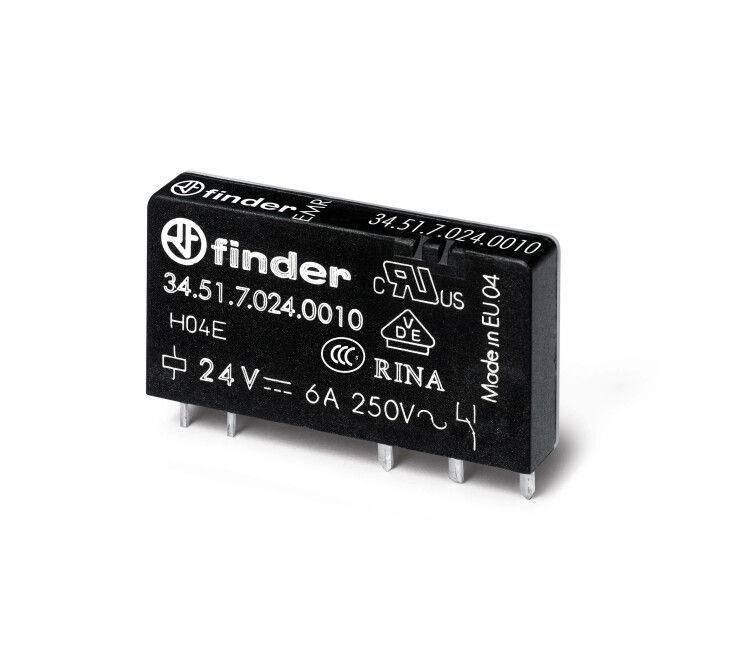

Электромеханическое реле Finder 34.51.7.060.5010 — ультратонкий компактный прибор для коммутации слаботочных цепей на печатной плате. Подходит для автоматизации, измерительных устройств и систем управления, где важна надёжность и малый габарит.

Назначение и область применения

Реле Finder 34.51.7.060.5010 используется как промежуточное устройство для переключения сигналов в электронных схемах. Его применяют там, где требуется изолировать управляющую цепь от нагрузки: в контроллерах, медицинском оборудовании, системах сбора данных, бытовой автоматике и промышленных модулях. Благодаря малой толщине и монтажу на плату, идеально встраивается в плотные печатные платы.

Технические характеристики

• Номинальный ток контактов: 6 А — способно выдерживать нагрузки до 6 ампер при напряжении до 250 В переменного тока (AC) или 30 В постоянного тока (DC);
• Напряжение катушки: 60 В постоянного тока — требует точного соответствия напряжения питания;
• Тип контактов: одинарный переключающий (1CO) — один нормально открытый и один нормально замкнутый контакт в одном механизме;
• Материал контактов: серебро-никель с золотым покрытием — обеспечивает стабильный контакт даже при малых токах и защищает от окисления;
• Чувствительность катушки: высокая — потребляет мало энергии, что снижает тепловую нагрузку на плату;
• Степень защиты: IP20 — защищено от прикосновений пальцами и крупными частицами, но не от пыли и влаги;
• Способ монтажа: поверхностный монтаж на печатную плату (SMD/PTH) — не требует разъёмов или клемм;
• Климатическое исполнение: УХЛ4 — работает при температуре от −25°C до +55°C и в условиях повышенной влажности;
• Материал корпуса: термостойкий пластик — устойчив к нагреву при пайке и длительной работе;
• Поляризация: свободная — можно подключать катушку любой полярностью;
• Тип управления: моностабильное — возвращается в исходное состояние после отключения питания.

Совместимость и монтаж

Реле Finder 34.51.7.060.5010 совместимо с любыми платами, имеющими стандартные отверстия под выводы DIL-8. Для монтажа используйте паяльник с температурой не выше 260 °C, время пайки — не более 5 секунд на каждый вывод. Катушка имеет два вывода — подключение не зависит от полярности. Нагрузочные контакты рассчитаны на установку в разъёмные гнёзда или прямую пайку. Убедитесь, что шаг между выводами соответствует 5,08 мм.

Безопасность и стандарты

Реле соответствует европейским стандартам EN 60669-1 и EN 60669-2-1, которые регламентируют безопасность коммутирующих устройств. Соответствие гарантирует соответствие требованиям по изоляции, пробивному напряжению и долговечности контактов. Применяется в устройствах, прошедших проверку по IEC 60335 и аналогичным нормам безопасности.

Преимущества

• Ультратонкая конструкция — занимает минимум места на плате, позволяет уплотнять схемы;
• Золотое покрытие контактов — предотвращает окисление, повышает надёжность при переключении слабых сигналов (до 10 мА);
• Высокая чувствительность катушки — снижает нагрузку на микроконтроллеры и драйверы;
• Герметичный корпус — защищён от внешних воздействий внутри закрытого оборудования;
• Подтверждённая долговечность — до 10⁶ операций переключения при номинальной нагрузке.

Ограничения применения

• Не предназначено для работы во влажной среде или на открытом воздухе — IP20 не обеспечивает защиту от пыли и брызг;
• Не рекомендуется для коммутации мощных нагрузок свыше 6 А или напряжений выше 250 В AC / 30 В DC;
• Из-за малой массы и габаритов не подходит для частых механических ударов — нужна фиксация на плате;
• Не использовать в цепях с импульсными токами без демпфирующих элементов — возможна эрозия контактов.

Примеры использования

• Автоматические тестеры и системы диагностики — управление каналами измерения;
• Устройства IoT и домашней автоматики — включение света, вентиляторов через микроконтроллер;
• Промышленные контроллеры — переключение сенсоров, клапанов, индикации;
• Медицинские приборы — изоляция сигнала от пациента в диагностических устройствах;
• Системы управления лифтами и конвейерами — логическая коммутация сигналов.

Практические советы

• При использовании с микроконтроллерами обязательно добавьте диод защиты (Flyback diode) параллельно катушке — предотвратите скачки напряжения;
• Проверяйте посадочное место на плате — расстояние между выводами должно точно соответствовать 5,08 мм;
• Для увеличения срока службы не перегружайте контакты — лучше выбирать запас по току 20–30%;
• При необходимости замены — используйте только оригинальные аналоги с такими же параметрами катушки и контактов;
• Не применять в цепях с высокой индуктивной нагрузкой без RC-демпферов — риск сваривания контактов.
