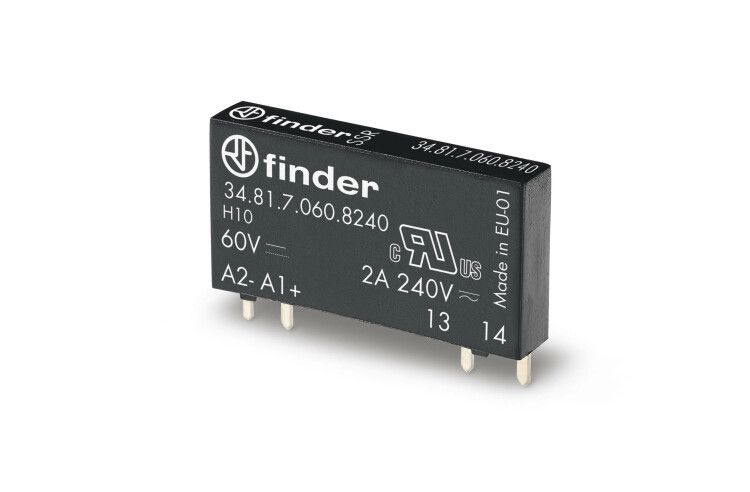

Ультратонкое твердотельное реле; монтаж на печатную плату; выход 2A(240В AC); вход 12В DC; влагозащита RTIII | 348170128240 Finder 34.81.7.012.8240

Реле твердотельное ультратонкое Finder 34.81.7.012.8240 предназначено для бесконтактного коммутирования нагрузок переменного тока до 2 А при напряжении 240 В. Благодаря компактному монтажу на печатную плату и отсутствию механических частей, оно идеально подходит для плотной компоновки автоматических систем, где важна надёжность и долговечность.

Назначение и область применения

Реле твердотельное ультратонкое Finder 34.81.7.012.8240 используется для включения и выключения электрических нагрузок переменного тока без механических контактов. Подходит для задач, где требуется частое переключение, минимальная эмиссия помех и высокая износостойкость. Применяется в контроллерах, промышленной автоматике, бытовой технике, системах освещения и управляемых устройствах с малой мощностью.

Технические характеристики

• Напряжение управления: 12 В постоянного тока
• Номинальный ток нагрузки: 2 А (AC-1)
• Номинальное напряжение нагрузки: до 240 В переменного тока
• Тип переключения: переход через ноль - снижает импульсы помех при включении
• Количество контактов: 1 нормально открытый (NO), 0 нормально замкнутых (NC), 0 переключающих
• Степень защиты: IP20 - защищён от прикосновений и крупных частиц, но не от воды и пыли
• Климатическое исполнение: УХЛ4 - работает при температуре от −25 C до +40 C, допустима повышенная влажность
• Материал корпуса: пластик, самозагасаемый
• Форм-фактор: модульный, монтаж на печатную плату
• Соответствие стандартам: EN 60669-1, EN 60669-2-1

Совместимость и монтаж

Реле твердотельное ультратонкое Finder 34.81.7.012.8240 устанавливается прямо на печатную плату методом поверхностного монтажа (SMD) или сквозного монтажа - зависит от типа выводов. Для работы необходим источник питания 12 В постоянного тока. Нагрузка должна быть исключительно переменного тока (AC), максимальным током не более 2 А. Не совместимо с постоянным током (DC) на выходе. Габариты соответствуют стандартным модульным форматам - легко интегрируется в существующие платы.

Безопасность и стандарты

Изделие соответствует европейским стандартам EN 60669-1 и EN 60669-2-1, которые регламентируют безопасность и требования к коммутационным устройствам. Класс защиты IP20 обеспечивает базовую защиту от случайного прикосновения к токоведущим частям. Материал корпуса соответствует требованиям UL94 V-0 - самозагасаемый, не поддерживает горение.

Преимущества

• Отсутствие движущихся деталей - срок службы выше 1 млн циклов
• Переключение при прохождении через ноль - минимизирует радиопомехи и скачки тока
• Ультратонкий дизайн - экономия места на плате, удобен для плотной сборки
• Низкое тепловыделение при работе - не требует радиатора при нагрузках до 2 А
• Быстрое время переключения - менее 1 мс

Ограничения применения

• Не применяется для коммутации постоянного тока - возможен пробой полупроводниковых элементов
• IP20 - нельзя использовать во влажных, запылённых или агрессивных средах без дополнительной защиты
• При длительной нагрузке близко к 2 А рекомендуется проверить нагрев платы - возможен перегрев при плохом теплоотводе
• Чувствителен к перенапряжениям - необходимо применять защитные RC-цепочки или TVS-диоды при индуктивных нагрузках

Примеры использования

• Управление светодиодными светильниками в системах домашней автоматизации
• Коммутация нагревательных элементов в термостатах и контрольных панелях
• Включение/выключение двигателей малой мощности в бытовых аппаратах
• Сигнализация и управление в PLC-системах с ограниченным местом
• Автоматические системы освещения в офисах и торговых залах

Практические советы

• При установке на плату соблюдайте полярность управления - 12 В DC имеет маркировку (+) и (−)
• Для индуктивных нагрузок (например, катушки, трансформаторы) обязательно используйте демпферную цепь R-C (100 Ом + 100 нФ) параллельно выходу
• Учитывайте площадь медной дорожки под выходом - она должна быть достаточной для рассеивания тепла при 2 А
• Проверьте расстояние между контактами на плате - при напряжении 240 В нужен воздушный зазор не менее 3–4 мм
• Не устанавливайте рядом с мощными источниками ЭМИ - может вызвать ложное срабатывание
