Розетка с винтовыми клеммами (с зажимной клетью) для реле 34 серии; питание 24В АС/DC; в комплекте пластиковая клипса; опции: LED | 93010024 Finder 93.01.0.024

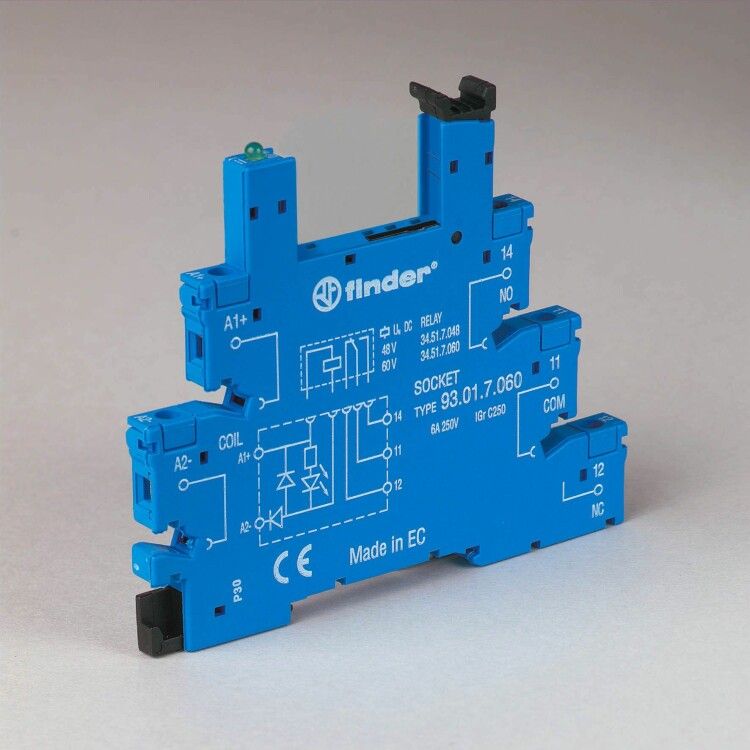

Розетка для реле серии 34 от FINDER (артикулы 93.01.0.024 и 93010024) предназначена для быстрого и надёжного подключения реле на DIN-рейке. Она совмещает винтовые клеммы, зажимную клетку и индикацию LED Finder, обеспечивая удобство монтажа и диагностики в автоматизированных системах.

Назначение и область применения

Розетка для реле серии 34 используется для установки реле напряжением 24 В переменного или постоянного тока. Применяется в панелях управления, промышленной автоматизации, системах безопасности и оборудования с частыми переключениями. Подходит для условий с высокими требованиями к надёжности и доступности обслуживания.

Технические характеристики

• Напряжение: 24 В AC/DC - работает с любым типом тока, что упрощает замену реле без изменения питания;
• Коммутируемый ток: 10 А - способна выдерживать кратковременные нагрузки до этого значения;
• Номинальный рабочий ток Ie при AC-1: 6 А - рекомендованная длительная нагрузка для активных цепей (например, нагреватели);
• Количество контактов: 5 - позволяет подключить реле с 5 контактными группами, включая управление и силовые цепи;
• Тип подключения: винтовые клеммы с зажимной клеткой - обеспечивают плотный контакт даже при многократном демонтаже;
• Степень защиты: IP20 - защищает от прикосновений к токоведущим частям, но не от пыли и влаги;
• Диапазон температур: от -40 до +70 C - работает в суровых условиях, включая холодные склады и жаркие цеха;
• Материал корпуса: пластик - устойчив к механическим воздействиям и химически нейтрален;
• Цвет: синий - стандартизирован для серий 93, упрощает визуальное распознавание;
• Климатическое исполнение: УХЛ4 - рассчитана на работу в помещениях с умеренным и холодным климатом, включая неотапливаемые зоны;
• Модульное исполнение: да - занимает один модуль (17,5 мм) на DIN-рейке, легко комбинируется с другими устройствами;
• Нормативы: EN 61810-1, EN 61810-2, EN 61810-7 - соответствует европейским стандартам на реле и их базы.

Совместимость и монтаж

Розетка для реле серии 34 совместима с реле FINDER серии 93, имеющими аналогичный штыревой интерфейс. Монтаж осуществляется на DIN-рейку типа TS35/7,5 или TS35/15. Клипса фиксирует розетку на рейке одним движением - достаточно вставить её сверху и нажать до щелчка. Для подключения провода используйте винтовые клеммы с зажимной клеткой: оголите 6–8 мм изоляции, вставьте провод и затяните винт усилием 0,2–0,3 Нм. Перегрузка винта может повредить контактную группу.

Безопасность и стандарты

Изделие соответствует нормам EN 61810-1 (базовые требования), EN 61810-2 (требования к реле) и EN 61810-7 (тестирование розеток). Защита IP20 исключает случайное прикосновение к токоведущим элементам, но не защищает от попадания воды или пыли - не применяйте в сырых или запылённых средах без дополнительной защиты.

Преимущества

• Зажимная клетка - снижает риск ослабления контакта после вибраций и термических циклов;
• LED Finder - встроенная индикация показывает наличие напряжения на входе реле, ускоряет поиск неисправностей;
• Фиксация клипсой - монтаж и демонтаж без инструментов, безопаснее и быстрее, чем болтовое крепление;
• Широкий температурный диапазон - подходит для установки вне теплых помещений;
• Совместимость с большинством реле 93 серии - минимизирует необходимость закупки новых комплектующих.

Ограничения применения

• Не предназначен для работы во внешних условиях - IP20 не защищает от влаги и пыли;
• Не допускается использование с реле других серий, кроме 93 - несовпадение геометрии контактов;
• Максимальный ток 10 А - нельзя применять для мощных двигателей или нагревательных элементов выше 6 А длительно;
• Пластиковый корпус не выдерживает ударных нагрузок - не устанавливайте в местах с риском механических повреждений.

Примеры использования

• Автоматические линии производства - управление пневматическими клапанами через реле 24 В;
• Системы освещения - включение света по таймеру или датчику движения;
• Щиты управления насосами - контроль пуска/останова с индикацией состояния;
• Оборудование для пищевой промышленности - где требуется частая замена реле без остановки линии.

Практические советы

• При подключении проводов используйте однопроволочные медные жилы - многожильные требуют наконечников;
• Проверяйте соответствие модели реле и розетки по номеру серии - реле 93.xxxx должны подходить к розетке 93.01.0.xxx;
• LED Finder горит только при наличии напряжения на входе розетки - если он не светится, проверьте питание до розетки;
• При необходимости замены реле - отключите питание, потяните реле вверх, затем извлеките его из розетки; новое реле вставляйте до характерного щелчка;
• Не используйте розетку в качестве переходника между разными типами реле - это нарушает гарантию и создаёт риск перегрева.
