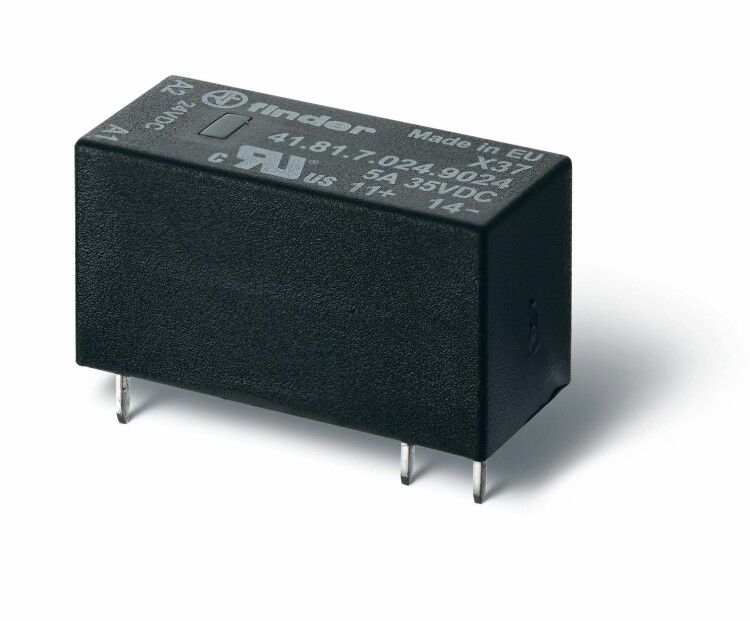

Низкопрофильное миниатюрное твердотельное реле; монтаж на печатную плату; выводы с шагом 5мм; выход 5A(24В DC);в | 418170249024 Finder 41.81.7.024.9024

Реле твердотельное миниатюрное низкопрофильное Finder 41.81.7.024.9024 предназначено для коммутации слаботочных цепей постоянного тока в компактных устройствах. Благодаря монтажу на печатную плату и низкому профилю, оно идеально подходит для автоматизации оборудования, где важна экономия места.

Назначение и область применения

Реле твердотельное миниатюрное низкопрофильное Finder 41.81.7.024.9024 используется для включения/выключения нагрузок до 5 А при напряжении 24 В постоянного тока. Отличается от механических реле отсутствием движущихся частей — значит, не изнашивается и работает бесшумно. Применяется в контроллерах, системах автоматизации, медицинских приборах, промышленных пультах и других устройствах, где требуется надёжная и долговечная коммутация.

Технические характеристики

• Тип тока: постоянный (DC)
• Напряжение управления: 24 В DC
• Номинальный ток нагрузки: 5 А
• Способ монтажа: поверхностный монтаж на печатную плату (SMD)
• Шаг выводов: 5 мм
• Количество переключающих контактов: 1 нормально открытый (НО)
• Степень защиты: IP20 — защита от прикосновений и ограниченной пыли, но не от воды
• Тип управления: моностабильное — срабатывает при подаче напряжения, возвращается в исходное состояние при её снятии
• Поляризация: определённая — требует правильного подключения полярности (+/-)
• Материал корпуса: пластик
• Климатическое исполнение: УХЛ4 — рассчитано на работу при температуре от −25 °C до +55 °C и умеренной влажности
• Соответствие стандартам: EN 61810-1, EN 61810-2, EN 61810-7

Совместимость и монтаж

Реле твердотельное миниатюрное низкопрофильное Finder 41.81.7.024.9024 совместимо со стандартными печатными платами с шагом выводов 5 мм. Для установки используйте паяльник с регулируемой температурой — рекомендованная температура пайки не выше 260 °C, время воздействия — не более 10 секунд на каждый контакт. Убедитесь, что дорожки платы соответствуют габаритам корпуса. Не допускается использование фена для термической пайки — риск повреждения внутренней структуры.

Безопасность и стандарты

Изделие соответствует европейским стандартам безопасности EN 61810-1, EN 61810-2 и EN 61810-7, которые гарантируют надёжность коммутационных характеристик, электробезопасность и устойчивость к импульсным помехам. Климатическое исполнение УХЛ4 позволяет использовать реле в помещениях с умеренным климатом, включая холодные цеха и офисные зоны с кондиционированием.

Преимущества

• Отсутствие механических контактов — срок службы до 1 млрд операций
• Бесшумная работа — подходит для устройств, чувствительных к шуму
• Высокая скорость переключения — менее 1 мс
• Низкий профиль — занимает минимальное место на плате
• Не вызывает радиопомех — безопасно для чувствительной электроники
• Устойчиво к вибрациям и ударам — не имеет подвижных деталей

Ограничения применения

• Не предназначен для работы с переменным током — только 24 В постоянного тока
• Защита IP20 не обеспечивает герметичность — нельзя применять во влажных средах, на улице или в местах с брызгами воды
• Требуется соблюдение полярности — неверное подключение входа выведет реле из строя
• Нагрузка свыше 5 А запрещена — возможен перегрев и выход из строя
• Не рекомендуется для высокочастотных переключений выше 10 Гц без учёта тепловых режимов

Примеры использования

• Управление LED-подсветкой в панелях управления
• Переключение двигателей постоянного тока в малогабаритных автоматах
• Коммуникация между микроконтроллерами и исполнительными механизмами
• Автоматизация тестового оборудования и диагностических приборов
• Системы сигнализации и контроля состояния в промышленных щитах

Практические советы

• При проектировании платы учтите посадочные размеры — шаг 5 мм и тип выводов требуют точного соответствия
• Добавьте защитный диод параллельно катушке управления, чтобы поглотить обратную ЭДС при отключении
• Для длительной работы при максимальном токе 5 А обеспечьте достаточное теплоотведение — не располагайте рядом с нагревающимися элементами
• Проверяйте полярность перед первым включением — реле не защищено от обратного включения
• Не используйте в условиях повышенной влажности, даже если оборудование кажется “сухим” — IP20 не предохраняет от конденсата
