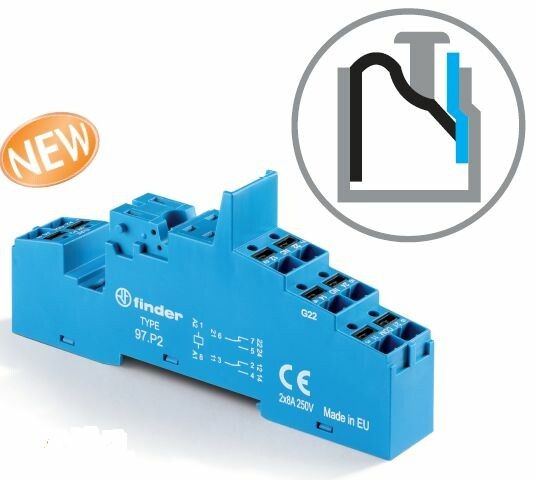

Розетка безвинтовые клеммы 'Push-in' для реле 46.52 применяются модули 86.30 99.02 в комплекте металлическая клипса 097.71 синяя - 97P2SMA FINDER

Розетка с безвинтовыми клеммами Push-in для реле 46.52, модули 86.30, 99.02, с металлической клипсой 097.71 от Finder предназначена для быстрого и надёжного подключения проводов к реле на DIN-рейке. Артикулы 97.p2sma и 97p2sma соответствуют сериями 97 и подходят для автоматизации систем с частыми изменениями схем.

Назначение и область применения

Эта розетка используется для установки реле типов 46.52, 86.30 и 99.02 на шины DIN 35 мм. Подходит для сборки коммуникационных, управляющих и силовых цепей в щитах управления. Применяется в промышленной автоматизации - например, на конвейерах, насосных станциях, системах освещения и HVAC.

Технические характеристики

• Напряжение: 220–250 В переменного тока
• Номинальный рабочий ток: 8 А
• Количество контактов: 8
• Тип подключения: соединение через прокалывание изоляции (Push-in)
• Степень защиты: IP20 - защищает от доступа пальцев и крупных предметов, но не от воды и пыли
• Материал корпуса: термостойкий пластик
• Цвет: синий
• Диапазон рабочих температур: от –40 C до +70 C
• Климатическое исполнение: УХЛ4 - рассчитана на работу в условиях повышенной влажности и перепадов температур
• Поддерживает функциональное расширение - можно дополнять другими компонентами серии 97
• Соответствие стандартам: EN 61810-1, EN 61810-2, EN 61810-7

Совместимость и монтаж

Розетка совместима исключительно с реле следующих моделей: 46.52, 86.30 и 99.02. Монтаж осуществляется на DIN-рейку шириной 35 мм с помощью фиксирующей металлической клипсы 097.71 - она обеспечивает прочную посадку без дополнительных креплений. Для подключения используйте одножильные медные провода сечением до 2,5 мм2. Кабель вставляется в клемму до характерного щелчка - изоляция прокалывается, контакт образуется без предварительной зачистки жилы.

Безопасность и стандарты

Изделие соответствует европейским нормам безопасности EN 61810-1/2/7, которые гарантируют отказоустойчивость, долговечность и безопасность при работе под нагрузкой. Защита IP20 позволяет использовать устройство внутри закрытых электрошкафов, где исключен контакт с жидкостью и внешней средой.

Преимущества

• Быстрая замена реле - достаточно вынуть старый модуль и вставить новый
• Не требует отвертки для подключения проводов - экономит время при обслуживании
• Высокая механическая прочность благодаря металлической клипсе
• Готовая система для масштабирования - легко добавить ещё одну розетку рядом
• Чёткая цветовая маркировка (синий корпус) упрощает идентификацию в сложных щитах

Ограничения применения

• Не применяется вне закрытых щитов - степень защиты IP20 не защищает от влаги и пыли
• Несовместима с многожильными проводами, гибкими кабелями или проводами сечением более 2,5 мм2
• Запрещено применять в помещениях с высокой запылённостью или взрывоопасной средой
• Не предназначен для постоянного подключения/отключения под нагрузкой - операции выполняются при отключённом питании

Примеры использования

• Автоматизация производства: управление двигателями через реле 46.52 на линии сборки
• ЖКХ: контроль работы насосов в системах водоснабжения
• Объекты энергоэффективности: регулирование освещения по времени суток с использованием таймеров и реле 99.02
• Аудит и ремонт: быстрая замена неисправного реле без демонтажа всей группы

Практические советы

• Перед вводом провода проверьте, что он не поврежден и имеет ровный конец - искривления снижают качество контакта
• Не затягивайте провод сверх усилия - Push-in клемма сама формирует контакт; лишнее давление может повредить внутренние элементы
• При групповой установке нескольких розеток соблюдайте минимальный зазор между модулями - рекомендовано не менее 5 мм для теплоотвода
• Для удобства диагностики пометьте каждую розетку этикеткой с номером цепи - особенно важно при большом количестве каналов
• Проверяйте соответствие модели реле перед покупкой: даже небольшие отличия в форме выводов делают совмещение невозможным
