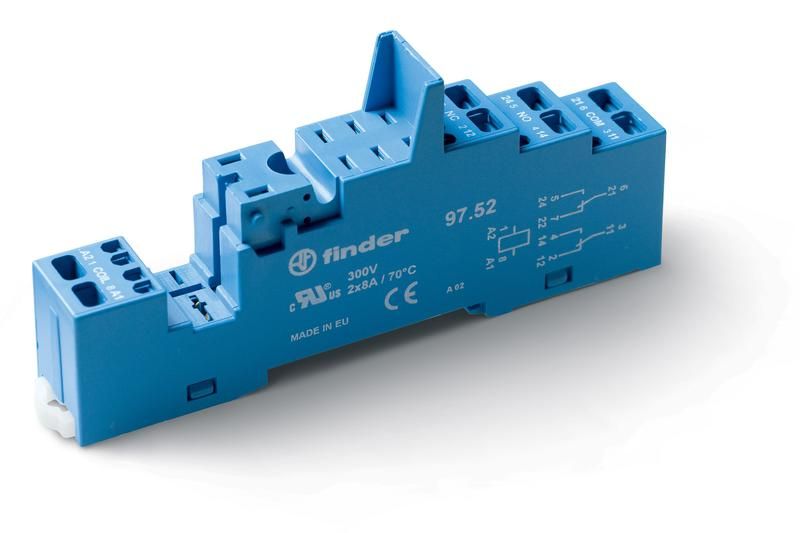

Розетка безвинтовые клеммы (пружинный зажим) для реле 46.52 применяются модули 86.30 99.02 в комплекте металлическая клипса 097.71 синяя - 9752SMA FINDER 97.52SMA

Розетка с безвинтовыми клеммами (пружинный зажим) для реле 46.52, модули 86.30, 99.02, с металлической клипсой 097.71 - это компактное устройство для быстрого и надёжного подключения проводов к реле на DIN-рейке. Бренд Finder, артикул 97.52sma, обеспечивает устойчивую работу в промышленной автоматизации даже при частых вибрациях и перепадах температур.

Назначение и область применения

Розетка с безвинтовыми клеммами для реле 46.52, модули 86.30, 99.02, с металлической клипсой 097.71 предназначена для удобного и безопасного подключения силовых и управляющих цепей к реле и контактным устройствам. Применяется в панелях управления, системах автоматизации, на производстве и в энергетике. Подходит для установки в щитах с DIN-рейкой 35 мм.

Технические характеристики

• Тип подключения: пружинный зажим - позволяет фиксировать провода без инструментов
• Номинальный ток: 8 А - рассчитана на нагрузки до 1,8 кВт при 220 В
• Напряжение: 220–250 В переменного тока
• Количество контактов: 8 - соответствует стандартному количеству выводов реле 46.52, 86.30, 99.02
• Модульное исполнение: да - занимает один модуль (17,5 мм) на DIN-рейке
• Степень защиты: IP20 - защищает от прикосновений к токоведущим частям, но не от воды и пыли
• Материал корпуса: самозатухающий пластик - устойчив к нагреву и механическим повреждениям
• Диапазон температур: от –40 C до +70 C - работает в суровых условиях, включая холодные склады и жаркие цеха
• Климатическое исполнение: УХЛ4 - допустимо использование в помещениях с умеренным и холодным климатом, в том числе с повышенной влажностью
• Цвет: синий - стандартизированная цветовая маркировка для быстрой идентификации
• Нормативные документы: EN 61810-1, EN 61810-2, EN 61810-7 - соответствие европейским требованиям безопасности для релейных устройств

Совместимость и монтаж

Розетка 97.52sma совместима с реле серий 46.52, 86.30 и 99.02 от Finder. Монтаж осуществляется на DIN-рейку 35 мм - просто защёлкивается и фиксируется. Клипса 097.71 из металла обеспечивает прочную фиксацию устройства в шкафу, предотвращая случайное выскальзывание. Возможность расширения позволяет комбинировать несколько розеток в одном ряду для подключения нескольких реле.

Безопасность и стандарты

Изделие соответствует нормам EN 61810-1/2/7, что гарантирует электробезопасность, устойчивость к перегрузкам и долговечность при работе в промышленной среде. Защита IP20 исключает доступ к токоведущим элементам при обычном обслуживании, однако не защищает от брызг и пыли - не применяйте в открытых или влажных местах без дополнительной защиты.

Преимущества

• Быстрая замена реле - достаточно вытащить старый модуль и вставить новый, не трогая провода
• Нет необходимости в отвертках - пружинный зажим фиксирует провод одним движением
• Высокая надёжность соединения - пружины обеспечивают постоянное давление на проводник, снижающее риск ослабления при вибрациях
• Экономия времени при монтаже и сервисе - особенно ценится при массовой сборке панелей
• Чёткая маркировка контактов - уменьшает вероятность ошибок при подключении

Ограничения применения

• Не предназначен для работы во влажных, пыльных или взрывоопасных средах - степень защиты IP20 недостаточна
• Подходит только для медных одножильных проводов сечением 0,2–2,5 мм2 - многожильные или алюминиевые провода требуют специальных наконечников
• Не рекомендуется использовать вне помещений - отсутствует герметизация
• Запрещено применять при напряжении выше 250 В или токе свыше 8 А - возможен перегрев и выход из строя

Примеры использования

• Подключение реле контроля температуры в системах вентиляции
• Фиксация управляющих сигналов на конвейерах с частотными преобразователями
• Сборка распределительных щитов в пищевой промышленности
• Монтаж аварийных остановок на станках с ЧПУ
• Обслуживание систем освещения в холодильных камерах

Практические советы

• Перед подключением проверьте сечение провода - используйте только одножильные медные провода 0,2–2,5 мм2
• При использовании многожильных проводов - обязательно запрессуйте наконечники типа “пальчик”
• При установке на DIN-рейку убедитесь, что клипса 097.71 плотно зафиксирована - слабая фиксация вызывает вибрацию и перегрев
• При замене реле - всегда отключите питание; пружинный зажим не является средством отключения
• Для группового монтажа - соблюдайте минимальный интервал между розетками, чтобы не затруднять доступ к клавишам реле
• Артикул 97.52sma - совпадает с номером серии 97, что упрощает заказ запчастей и замены
