Пластиковая клипса для реле 46 серии розеток 97.01, 97.02, 97.51, 97.52 | 09701 Finder

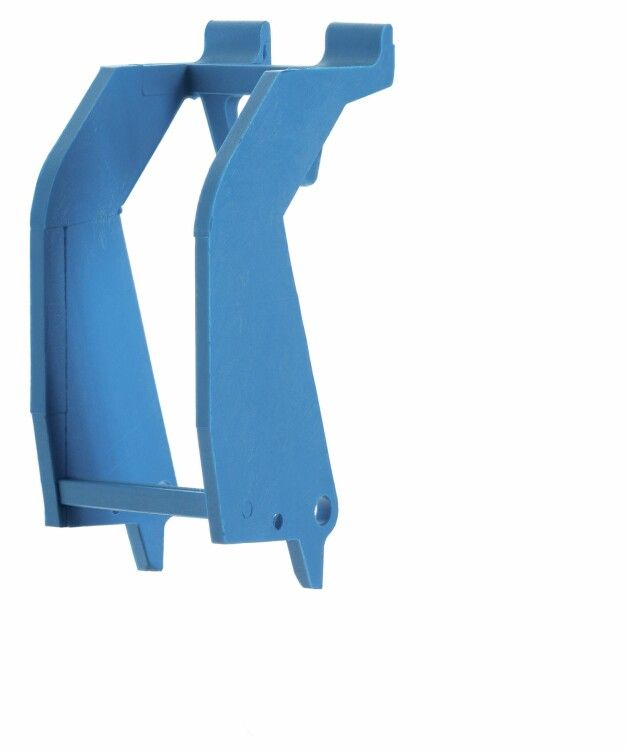

Клипса пластиковая для реле серии 46, модели 97.02, 97.51, 97.52 от Finder - надежный крепеж для фиксации реле на печатной плате. Артикулы 97.01 и 09701 обеспечивают совместимость с популярными моделями реле этой серии, обеспечивая устойчивую установку даже в условиях широкого диапазона температур.

Назначение и область применения

Клипса предназначена для механического закрепления реле серии 46 (модели 97.02, 97.51, 97.52) на печатной плате. Она исключает случайное смещение или выпадение устройства во время транспортировки, вибраций или термических циклов. Подходит для сборки автоматизированных систем управления, промышленного оборудования, устройств питания и контроля.

Технические характеристики

• Тип изделия: Крепеж-клипса
• Материал корпуса: Пластик (термостойкий поликарбонат)
• Цвет: Синий
• Степень защиты IP: IP20 - защита от доступа пальцев и крупных частиц, но не от воды и пыли
• Рабочий диапазон температур: от –40 C до +70 C
• Климатическое исполнение: УХЛ4 - умеренный и холодный климат с повышенной влажностью
• Напряжение: 220 В - указывает на допустимый уровень напряжения в цепях, где используется реле, зафиксированное клипсой
• Нормативные документы: EN 61810-1, EN 61810-2, EN 61810-7

Совместимость и монтаж

Клипса 97.01 совместима только с реле серии 46 моделей 97.02, 97.51 и 97.52. Монтаж выполняется на печатную плату через штампованные отверстия под выводы реле - клипса фиксируется путём защёлкивания на корпусе реле после его установки в гнездо. Не требует дополнительных крепёжных элементов. Для правильной установки убедитесь, что контакты реле полностью прошли через плату и плотно сидят в паяных отверстиях перед защёлкиванием клипсы.

Безопасность и стандарты

Изделие соответствует европейским нормам безопасности EN 61810-1, EN 61810-2 и EN 61810-7, которые регулируют требования к коммутирующим устройствам и их комплектующим. Это гарантирует соответствие уровня изоляции, прочности крепления и долговечности при работе в электроустановках.

Преимущества

• Обеспечивает жесткую фиксацию реле без необходимости сверления или клея
• Защищает контактные группы от внешних воздействий и перегрузок
• Не проводит ток - безопасна при обслуживании под напряжением
• Выдерживает экстремальные температуры благодаря материалу корпуса
• Цветовое отличие (синий) позволяет легко идентифицировать тип крепления на собранном оборудовании

Ограничения применения

• Не применяется вне системы печатной платы - нельзя использовать для крепления на DIN-рейке или стенде
• IP20 не обеспечивает защиту от влаги и пыли - не рекомендовано применение в открытых или сырых помещениях без дополнительной герметизации
• Подходит только для конкретных моделей реле (97.02 / 97.51 / 97.52); другие реле серии 46 могут иметь другую форму основания
• Не предназначен для частичной замены поврежденных деталей внутри самого реле - служит исключительно как внешний крепёж

Примеры использования

• Фиксация реле в контроллерах промышленных станков
• Установка в распределительных щитах с высокими требованиями к виброустойчивости
• Применение в системах автономного освещения и теплового контроля
• Аппараты управления HVAC-системами в зданиях с переменным микроклиматом

Практические советы

• Перед установкой проверьте, чтобы все ноги реле были правильно просажены в отверстия платы - клипса не компенсирует плохой монтаж
• При использовании в условиях частых температурных колебаний (например, на улице в боксе) дополнительно используйте герметик вокруг основания реле
• Запрещено применять силовые инструменты для запрессовки - достаточно легкого давления руками для защёлкивания
• При ремонте оборудования сохраняйте оригинальную клипсу - замена на аналоги других производителей может вызвать проблемы с совместимостью
• Артикулы 97.01 и 09701 взаимозаменяемы; выбирайте тот, который есть в наличии - они идентичны
