Реле промежуточное РП 22/4 5А 12В DС EKF PROxima | rp-22-4-12-DC

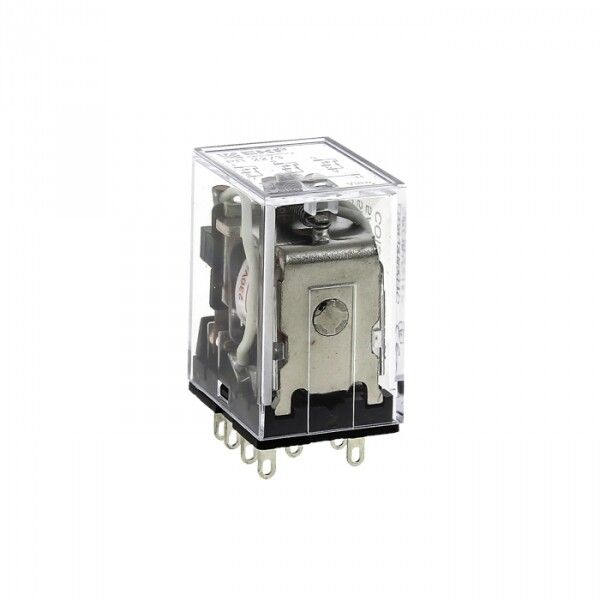

Реле промежуточное РП 22/4 5А 12В DC от EKF предназначено для управления нагрузками средней мощности в системах автоматизации. Это надёжное устройство с плоскими штекерами и съёмными клеммами подходит для монтажа на DIN-рейку или панель, обеспечивает коммутацию цепей постоянного тока напряжением 12 В и током до 5 А.

Назначение и область применения

Реле промежуточное РП 22/4 5А 12В DC используется для передачи управляющего сигнала между слаботочными цепями (например, контроллерами, датчиками) и силовыми нагрузками. Подходит для применения в панелях управления, автоматических линиях, системах освещения, конвейерах и другом промышленном оборудовании. Устройство не предназначено для прямой коммутации высокомощных двигателей - его задача - усиление сигнала через изолированные контакты.

Технические характеристики

• Род тока: постоянный (DC)
• Напряжение катушки: 12 В
• Номинальный ток контактов: 5 А
• Количество контактов: 4 (2 пары)
• Тип контактов: двойной - 1 нормально замкнутый (НЗ) и 1 нормально разомкнутый (НО) на каждую пару
• Тип управления: моностабильное (возврат в исходное состояние после снятия питания)
• Подключение: плоский штекерный разъем
• Максимальное сечение кабеля: 2,5 мм2
• Степень защиты: IP20 (защита от прикосновений и крупных частиц, но не от воды и пыли)
• Диапазон температур: от 0 до +40 C
• Климатическое исполнение: УХЛ4 (для помещений с умеренным и холодным климатом, без конденсации)
• Материал корпуса: термостойкий пластик
• Соответствие стандарту: ГОСТ Р 50030.5.1-2005 (МЭК 60947-5-1-2003)

Совместимость и монтаж

Реле промежуточное РП 22/4 5А 12В DC имеет втычной способ установки. Крепится на 35 мм DIN-рейку с помощью совместимых модульных разъемов РМ-22. Разъемы съёмные - позволяют легко вынимать реле для обслуживания без отключения проводов. Для монтажа на панели используются те же разъемы - достаточно закрепить их болтами. Штекеры подходят для проводов сечением до 2,5 мм2. Полюсность катушки не важна - реле работает при любой полярности подключения 12 В DC.

Безопасность и стандарты

Реле соответствует требованиям ГОСТ Р 50030.5.1-2005 (эквивалент МЭК 60947-5-1), что гарантирует безопасность коммутации в промышленных сетях. Наличие серебросодержащих контактов снижает риск сваривания и повышает долговечность. Защита IP20 позволяет использовать устройство внутри щитов, защищённых от внешних воздействий. Не рекомендуется применение во взрывоопасных зонах или местах с повышенной влажностью.

Преимущества

• Серебросодержащие контакты - продлевают срок службы и обеспечивают стабильную коммутацию даже при частых включениях
• Съёмные клеммы - ускоряют замену и ремонт без демонтажа всей системы
• Компактные габариты - экономят место в распределительных щитах
• Возможность монтажа на DIN-рейку и панель - универсальность установки
• Не требует соблюдения полярности - проще подключать

Ограничения применения

• Не предназначен для работы при температурах ниже 0 C и выше +40 C - возможны отказы или снижение срока службы
• Защита IP20 не допускает использование в сырых, пыльных или открытых помещениях
• Номинальный ток 5 А - нельзя использовать для прямого управления двигателями мощнее 60 Вт при 12 В
• Не подходит для переменного тока - только для цепей постоянного тока 12 В

Примеры использования

• Управление световой сигнализацией в автоматизированной линии
• Переключение режимов работы станка по сигналу от PLC
• Интерфейс между микроконтроллером и насосом или клапаном
• Распределение сигнала от одного датчика на несколько потребителей

Практические советы

• Выбирайте модульный разъем РМ-22 для удобного монтажа на DIN-рейке - он уже содержит все необходимые клеммы
• Проверьте соответствие сечения провода (не более 2,5 мм2) - перегрузка вызывает нагрев и выход из строя
• При использовании нескольких реле в одном щите убедитесь, что суммарная тепловая нагрузка не превышает допустимую
• Для длительной работы в условиях частых включений - используйте реле только с нагрузкой до 80 % от номинала (до 4 А)
• Не применяйте в местах с вибрацией выше уровня бытового оборудования - возможно ослабление контактов
