Реле РЭК77/4 10А 24В DC | SQ0701-0011 TDM

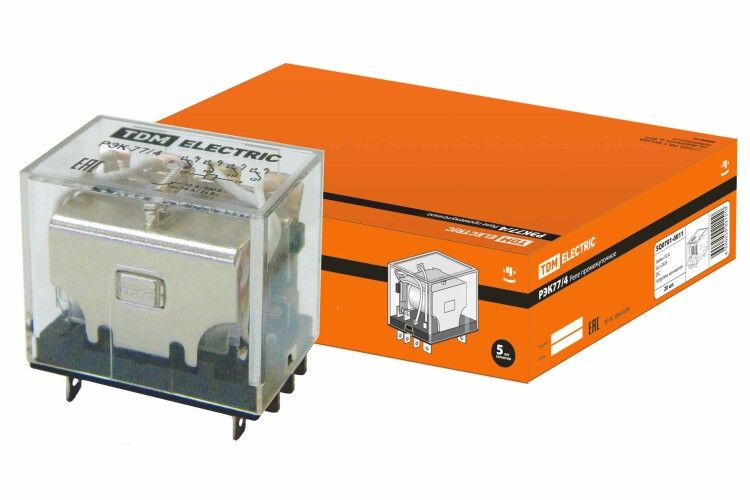

Реле РЭК77/4 10А 24В DC от TDM ELECTRIC - это компактное устройство для дистанционного управления электрическими нагрузками до 10 А при постоянном напряжении 24 В. Подходит для автоматических систем, где требуется надёжная и частая коммутация, например, в HVAC, насосах или системах освещения.

Назначение и область применения

Реле РЭК77/4 10А 24В DC предназначено для включения и выключения электрических цепей малой и средней мощности через управление слаботочной цепью. Его используют там, где нужна изоляция между управляющим сигналом и силовой нагрузкой, а также высокая долговечность при частых включениях.

• Управление насосами, вентиляторами, светильниками и другими потребителями до 10 А
• Автоматика зданий: системы отопления, вентиляции, кондиционирования
• Контроль работы оборудования в промышленных пультах и щитах
• Цепи с частыми коммутациями - до 1 млн циклов

Технические характеристики

• Номинальный ток: 10 А - максимальный ток, который может безопасно коммутировать каждый контакт
• Напряжение управления: 24 В постоянного тока (DC) - работает только при этом значении, допуск +-0 %
• Количество контактов: 4 перекидных (переключаемых) контакта - позволяют одновременно управлять несколькими цепями
• Тип контактов: моностабильное - возвращается в исходное состояние после снятия напряжения с катушки
• Подключение управляющей цепи: штепсельное - легко подключить и отключить без инструментов
• Подключение силовых цепей: винтовые зажимы - надёжное соединение для проводов до 2,5 мм2
• Степень защиты IP40: защищён от твёрдых частиц крупнее 1 мм, но не от воды - подходит только для внутреннего монтажа в закрытых щитах
• Полюсность: обязательна - необходимо соблюдать полярность при подключении 24 В DC

Совместимость и монтаж

Реле РЭК77/4 10А 24В DC совместимо с любыми контроллерами, PLC или кнопками, выдающими 24 В постоянного тока. Для установки используется DIN-рейка 35 мм - стандартная для промышленных щитов.

Штепсельное подключение управляющей цепи позволяет менять реле без отсоединения проводов. Силовые контакты подключаются через винтовые зажимы - затягивайте их моментом 0,2–0,3 Нм, чтобы избежать повреждения пластмассового корпуса.

Не используйте реле в условиях повышенной влажности, пыли или открытых помещениях - IP40 не обеспечивает защиту от брызг и конденсата.

Безопасность и стандарты

Реле соответствует требованиям EN 60947-5-1 и EN 60947-1 для аппаратов управления. Максимальная коммутационная способность - 10 А при 250 В переменного тока и 24 В постоянного тока. Устройство рассчитано на работу в температурном диапазоне от –25 C до +55 C.

Преимущества

• Высокая механическая долговечность - до 1 млн циклов коммутации
• Чёткое разделение управляющей и силовой цепей - снижает помехи и риск поражения током
• Легкий монтаж благодаря штепсельному разъёму - экономия времени при обслуживании
• Четыре независимых контакта - можно управлять четырьмя нагрузками одним устройством

Ограничения применения

• Не применяйте в цепях с индуктивными нагрузками выше 10 А - возможна дуга и сваривание контактов
• Исключена работа при переменном токе - только 24 В постоянного тока
• IP40 не защищает от влаги - нельзя использовать вне герметичных щитов
• Обязательна правильная полярность - неверное подключение не повредит реле, но оно не будет работать
• Нет встроенных временных задержек - для таймерных функций нужны внешние устройства

Примеры использования

• Включение группы LED-светильников в офисе по расписанию через PLC
• Управление циркуляционным насосом в системе отопления по сигналу термостата
• Переключение режимов вентиляции в кухне по уровню CO₂
• Коммутация нагревателя в теплом полу при срабатывании датчика движения

Практические советы

• Выбирайте реле РЭК77/4 10А 24В DC, когда вам нужно больше одного контакта - вместо нескольких однополюсных реле
• Проверьте напряжение на входе перед подключением - даже 28 В может вызвать перегрев катушки
• Для защиты от скачков напряжения при отключении индуктивных нагрузок (например, двигателей) рекомендуется параллельно подключить демпферную цепь (диод или RC-фильтр)
• При использовании в щите с большим числом реле - учтите тепловыделение: не располагайте их плотнее чем через 10 мм друг от друга
• Артикулы sq0701-0011 и sq07010011 - это один и тот же продукт; различия в записи не влияют на функциональность
