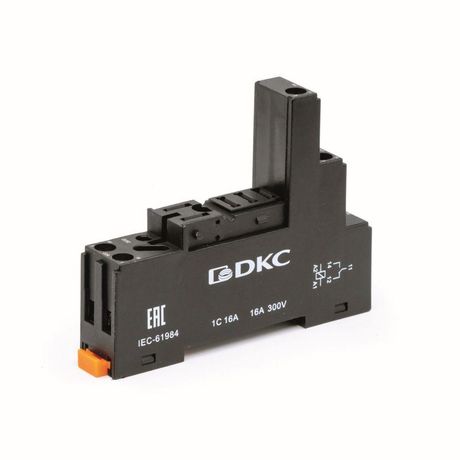

Базовый пассивный элемент для установки одиночных реле, до 230 В АС \ DC | IR-B1-SC DKC ДКС

Базовый пассивный элемент для установки одиночных реле, до 230 В AC/DC, с винтовыми клеммами, 1 группа от DKC (ДКС) - это надёжная основа для монтажа одноканальных реле на DIN-рейке. Артикул ir-b1-sc позволяет легко собирать и обслуживать управляющие цепи в промышленных системах.

Назначение и область применения

Этот элемент предназначен для фиксации и подключения одиночных реле с винтовыми клеммами. Он не содержит активных компонентов - служит лишь механической платформой и электрическим переходником между реле и внешними проводами. Подходит для сборки панелей управления, где требуется компактное и удобное расположение нескольких реле. Часто используется в системах автоматизации: управление насосами, вентиляторами, светильниками, конвейерами.

Технические характеристики

• Тип изделия: колодка
• Максимальное напряжение: 230 В AC/DC
• Способ монтажа: крепление на DIN-рейку 35 мм
• Тип подключения: винтовые зажимы
• Количество групп контактов: 1
• Поддерживаемые реле: одиночные, с винтовыми клеммами

Совместимость и монтаж

Колодка совместима с большинством одноканальных реле, имеющими стандартную посадочную площадку под DIN-рейку и винтовые клеммы. Устанавливается просто: защёлкивается на рейку, затем вставляется реле сверху до щелчка. Кабели подключаются вручную - ослабьте винты, введите жилу, затяните. Не требует инструментов кроме отвертки. Обязательно проверяйте посадочный размер реле - он должен соответствовать форме колодки. Нельзя использовать с реле на штекерных разъёмах.

Безопасность и стандарты

Изделие рассчитано на работу в условиях промышленного оборудования. Соответствует требованиям к изоляции и теплостойкости для устройств до 230 В. Не имеет сертификатов взрывозащиты - не применяется во взрывоопасных зонах. Работает в температурном диапазоне, указанном для установленного реле - следите за его паспортом.

Преимущества

• Упрощает замену реле - достаточно вытащить одно, не трогая провода
• Обеспечивает чёткую организацию wiring - все соединения доступны и видны
• Не создаёт лишних точек отказа - никаких пайки, разъёмов или микросхем
• Стандартный форм-фактор - совместим с широким спектром реле

Ограничения применения

• Не подходит для многоканальных реле - работает только с одиночными
• Не обеспечивает гальваническую развязку - она должна быть в самом реле
• Не рекомендован для частых переподключений - винтовые клеммы теряют контакт после многих циклов
• Не защищён от брызг воды или пыли - используйте в закрытых щитах

Примеры использования

• Управление освещением в цеху через PLC - несколько реле на одной колодке
• Контроль работы вентиляторов на линии производства
• Сигнализация аварийных состояний с использованием реле времени
• Сборка тестового стенда для диагностики промышленных контроллеров

Практические советы

• Перед монтажом убедитесь, что толщина жил кабеля соответствует допустимому диапазону реле - обычно 0,2–2,5 мм2
• Затягивайте винты равномерно - переусердствовать нельзя, чтобы не повредить пластик
• При сборке группы реле оставляйте минимум 5 мм свободного места между колодками - для теплоотвода и доступа
• Помечайте каждый вход и выход - даже маленькая колодка ir-b1-sc от DKC может стать источником путаницы при масштабировании системы
• Не используйте эту колодку как распределительную шину - она не рассчитана на прохождение тока между каналами
