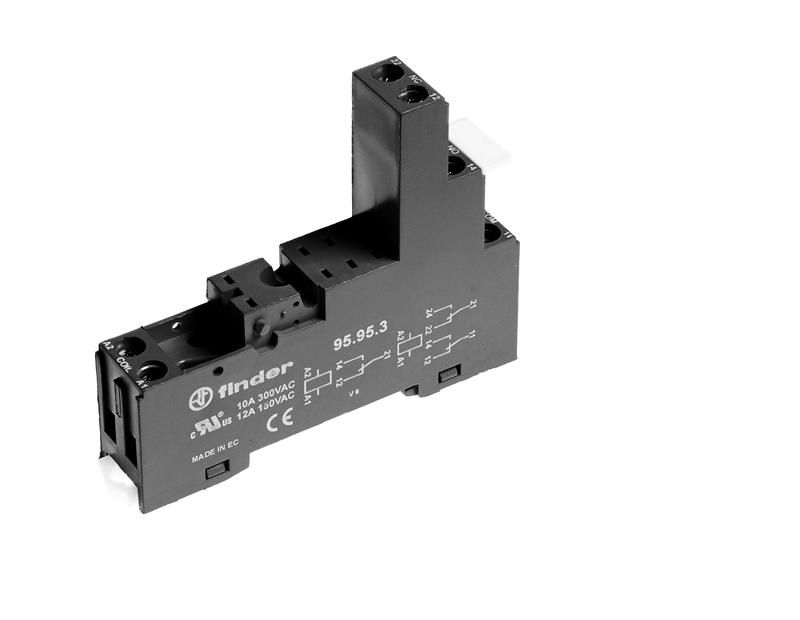

Розетка с винтовыми клеммами (с зажимной клетью) для реле 40.51, 40.52, 40.61, 40.62, применяются модули 99.80, в комплекте пластиковая клипса 095.91.3, версия: черный цвет (заказ минимум/кратно 1000шт) - 95.95.30SPA FINDER 959530SPA

Розетка с винтовыми клеммами для реле Finder 95.95.30spa предназначена для быстрого и надёжного подключения реле серий 40.51, 40.52, 40.61, 40.62, 44.52, 44.62 и модулей 99.80 через DIN-рейку. Клипса 095.91.3 обеспечивает фиксацию в сборке, а винтовые зажимы позволяют легко заменить реле без перепайки проводов.

Назначение и область применения

Розетка 95.95.30spa используется для установки коммутирующих устройств на DIN-рейку в распределительных щитах, автоматических системах управления и промышленном оборудовании. Она позволяет менять реле без демонтажа проводов - достаточно вытащить старый модуль и вставить новый. Подходит для контроля двигателей, освещения, нагревательных элементов и других нагрузок до 10 А.

Технические характеристики

• Тип подключения: винтовые клеммы с зажимной клеткой - удобны для многожильных и одножильных проводов
• Количество контактов: 8 - соответствует стандартным реле Finder с 8 контактами
• Номинальный ток: 10 А - рассчитана на работу с нагрузками до 2,2 кВт при 220 В
• Напряжение: 220–250 В переменного тока
• Степень защиты: IP20 - защищает от прикосновений пальцами, но не от воды и пыли
• Материал корпуса: термостойкий пластик - устойчив к механическим повреждениям и высоким температурам
• Климатическое исполнение: УХЛ4 - работает при температурах от –40 C до +70 C
• Цвет корпуса: синий - стандартизирован для серии Finder
• Монтаж: на DIN-рейку 35 мм - совместима с любыми шасси по ГОСТ/IEC
• Нормативы: EN 61810-1, EN 61810-2, EN 61810-7 - соответствие европейским требованиям безопасности

Совместимость и монтаж

Розетка 95.95.30spa совместима исключительно с реле Finder следующих серий: 40.51, 40.52, 40.61, 40.62, 44.52, 44.62 и модулями 99.80. Для правильной установки используйте пластиковую клипсу 095.91.3 - она фиксирует реле в гнезде и предотвращает самопроизвольное выпадение. Монтаж выполняется на стандартную DIN-рейку 35 мм: просто защёлкните розетку сверху рейки до характерного щелчка. Провода подключаются винтовыми клеммами - затягивать следует усилием 0,4–0,5 Нм, чтобы избежать деформации контактов.

Безопасность и стандарты

Розетка 95.95.30spa соответствует международным нормам EN 61810-1, EN 61810-2 и EN 61810-7, которые регламентируют безопасность электромагнитных реле и их базовых элементов. Конструкция исключает случайное прикосновение к токоведущим частям благодаря изолирующему корпусу и глубокому расположению клемм. Однако IP20 не допускает использование в условиях повышенной влажности, запылённости или на улице.

Преимущества

• Зажимная клетка - позволяет закрепить провод без предварительной опрессовки или зачистки жил
• Быстрая замена реле - не требует отсоединения проводов при обслуживании
• Высокая механическая прочность - корпус не трескается даже при частых циклах вставки/вынимания
• Чёткая цветовая маркировка - синий корпус легко отличается от других типов розеток
• Поддержка широкого диапазона температур - надёжно работает в холодных складах и жарких цехах

Ограничения применения

• Не применяется в помещениях с уровнем защиты выше IP20 - например, в сырых цехах, на улице или в пищевой промышленности
• Не совместима с реле других производителей - только с указанными моделями Finder
• Не рекомендовано использовать для токов выше 10 А - возможен перегрев и выход из строя
• Не предназначен для постоянного подключения силовых кабелей сечением более 2,5 мм2 - максимальное сечение провода: 1,5 мм2

Примеры использования

• Автоматизация производства: управление насосами, компрессорами, конвейерами
• Системы отопления: включение/выключение тепловых насосов и нагревателей
• Осветительные системы: управление группами светильников через реле времени
• Щитовые устройства: распределение сигналов в панелях управления станков

Практические советы

• Перед подключением проверьте, что реле полностью вставлено - слышится щелчок, и клипса 095.91.3 плотно фиксирует корпус
• Используйте отвертку с плоским лезвием и точечным наконечником - так легче затянуть клеммы без проскальзывания
• Не перетягивайте винты - это может повредить внутренние контакты и вызвать нагрев
• При замене реле всегда отключайте питание - даже при отключенном сигнале, есть риск наличия потенциала на клеммах
• Для многожильных проводов лучше использовать наконечники - они снижают вероятность окисления и улучшают контакт
