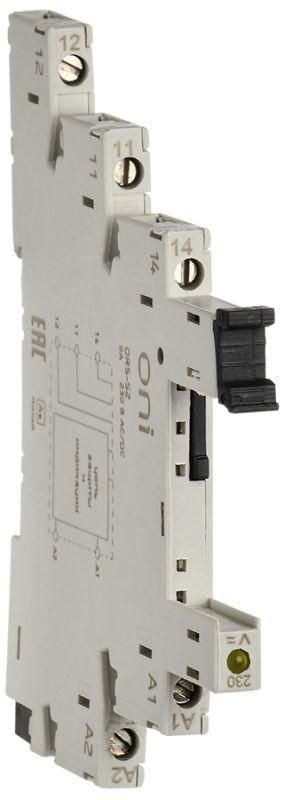

Розетка ORS-S-2 для реле OSR-2 | ONI IEK

Розетка для реле OSR-2, ORS-S1 ONI обеспечивает быстрый и надёжный подключаемый интерфейс между реле серии OSR и силовой цепью. Устройство монтируется на DIN-рейку и используется в автоматических системах управления, где требуется частая замена реле без перепайки проводов.

Назначение и область применения

Розетка для реле OSR-2, ORS-S1 ONI служит переходным элементом между реле и электрической сетью. Она позволяет легко менять реле серии OSR без демонтажа проводов - достаточно вынуть старое реле и вставить новое. Применяется в пультах управления, щитах автоматики, системах контроля оборудования: конвейерах, насосных станциях, системах вентиляции и других устройствах с частой сменой модулей.

Технические характеристики

• Рабочее напряжение: 230 В - рассчитана на использование в однофазной сети переменного тока
• Количество контактов: 4 - обеспечивают подключение входа/выхода сигнала и питания
• Тип подключения: винтовое - надёжное фиксирование проводов с помощью зажимов
• Способ монтажа: на DIN-рейку 35 мм - совместима со стандартными шкафами и распределительными щитами
• Гарантийный срок: 12 месяцев - соответствует требованиям к компонентам промышленной автоматизации

Совместимость и монтаж

Розетка для реле OSR-2, ORS-S1 ONI совместима исключительно с реле серии OSR. Для установки необходимо защёлкнуть её на DIN-рейку 35 мм - фиксация происходит механически без инструментов. Подключение проводов выполняется через винтовые клеммы: зачищенные жилы до 2,5 мм2 вставляются в гнёзда и затягиваются отверткой. После монтажа реле OSR просто вставляется в верхнюю часть розетки до характерного щелчка.

Безопасность и стандарты

Устройство соответствует требованиям к коммутационным элементам для промышленного использования. Напряжение 230 В и винтовые клеммы обеспечивают безопасную работу в условиях повышенной нагрузки. Гарантия 12 месяцев подтверждает соответствие базовым нормам надёжности.

Преимущества

• Замена реле без отключения проводов - снижает время обслуживания и риск ошибок при подключении
• Стандартная посадка на DIN-рейку - упрощает сборку и модернизацию щитов
• Чёткая фиксация реле - предотвращает самопроизвольное выпадение при вибрациях
• Минимальные потери в контактах - благодаря качественным медным контактам и плотному прилеганию

Ограничения применения

• Не поддерживает реле других серий - только модели OSR
• Не предназначен для работы при напряжении выше 230 В - применение в трёхфазных цепях запрещено
• Не имеет защиты от внешних воздействий - не следует использовать во влажных или пыльных средах без дополнительного корпуса
• Подходит только для проводов сечением до 2,5 мм2 - более толстые жилы не войдут в клеммы

Примеры использования

• Автоматический контроль температуры в теплице - реле OSR меняется при выходе из строя, розетка сохраняет все подключения
• Щит управления конвейером - несколько розеток ORS-S1 ONI позволяют быстро заменить неисправные реле без остановки производства
• Система аварийного отключения - розетка OSR-2 даёт возможность оперативно протестировать резервное реле

Практические советы

• Перед установкой проверьте, что реле OSR полностью совпадает с моделью - даже небольшие отличия в форме контактов могут помешать работе
• Используйте отвертку с плоским наконечником для затяжки клемм - переусердствовать нельзя, чтобы не повредить пластик
• Обязательно отключите питание перед заменой реле - хотя розетка защищает от случайного отсоединения, ток всё ещё проходит через контакты
• При использовании в многоканальных щитах маркируйте каждую розетку - так легче найти нужный канал при диагностике
• Убедитесь, что DIN-рейка закреплена жёстко - слабая фиксация вызывает вибрацию и быстрый износ контактов
