Модуль индикации и защиты; зеленый LED + варистор; 110...240В AC/DC | 9980023098 Finder 99.80.0.230.98

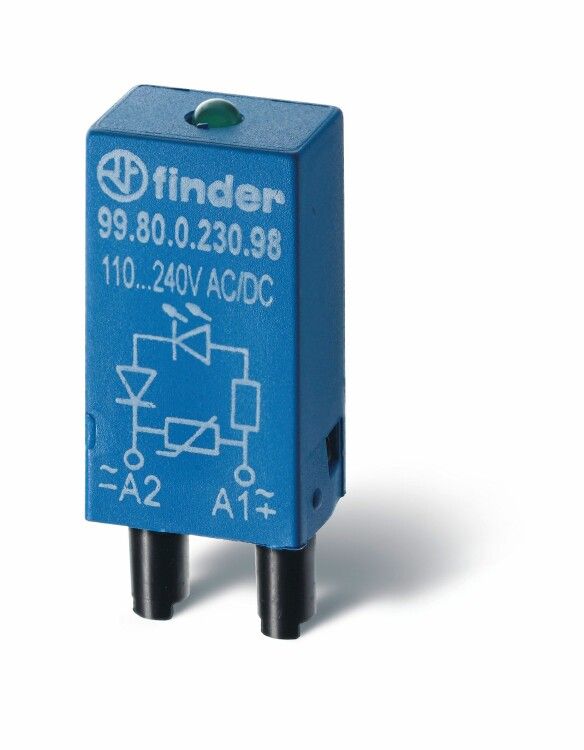

Модуль индикации и защиты LED + варистор 110…240В AC/DC зеленый от Finder (артикулы 9980023098 и 99.80.0.230.98) сочетает функцию визуального указания состояния цепи и защиту от импульсных перенапряжений. Подходит для установки на печатную плату в устройствах управления, автоматики и силовой электронике.

Назначение и область применения

Этот модуль предназначен для одновременной индикации включения цепи и защиты входного участка от кратковременных скачков напряжения. Индикатор на основе светодиода показывает, что питание подано, а встроенный варистор гасит высоковольтные импульсы, возникающие при коммутации нагрузок или сетевых помехах. Применяется в контроллерах, панелях управления, промышленной автоматике, системах освещения и оборудовании с переменным или постоянным напряжением питания.

Технические характеристики

• Напряжение питания: 220 В - работает как на переменном (AC), так и на постоянном (DC) токе;
• Тип индикации: зелёный светодиод - яркая, энергоэффективная подсветка;
• Защита: встроенный варистор - снижает риск повреждения чувствительной электроники от импульсов до 220 В;
• Степень защиты IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и воды;
• Рабочая температура: от -40 C до +70 C - устойчив к экстремальным условиям;
• Климатическое исполнение УХЛ4 - рассчитан на работу в помещениях с умеренным и холодным климатом, включая неотапливаемые зоны;
• Материал корпуса: пластик - легкий, изолирующий, устойчивый к химическим воздействиям;
• Способ монтажа: на печатную плату - компактный, без необходимости в дополнительных креплениях;
• Соответствие стандартам: EN 61810-1, EN 61810-2, EN 61810-7 - сертифицирован для использования в промышленных аппаратах управления.

Совместимость и монтаж

Модуль индикации и защиты LED + варистор 110…240В AC/DC зеленый монтируется прямо на печатную плату через выводы. Для надёжного соединения используйте паяльник с регулируемой температурой - нагрев не должен превышать 260 C более чем на 5 секунд. Убедитесь, что шаг выводов соответствует вашей плате. Модуль совместим с любыми схемами, где требуется индикация и защита при напряжении около 220 В. Не применяйте с напряжениями выше 240 В - это выведет варистор из строя.

Безопасность и стандарты

Изделие соответствует европейским нормам EN 61810-1, EN 61810-2 и EN 61810-7, которые гарантируют безопасность механических и электрических контактов, долговечность и отказоустойчивость. Сертификация позволяет использовать модуль в промышленных системах, требующих соблюдения стандартов безопасности. IP20 обеспечивает базовую защиту от случайного прикосновения, но не заменяет внешнюю защиту в условиях повышенной запылённости или влажности.

Преимущества

• Объединяет две функции - индикацию и защиту - в одном компактном элементе, экономя место на плате;
• Поддерживает как переменный, так и постоянный ток - универсальность для различных типов устройств;
• Широкий диапазон температур - надёжна даже в неотапливаемых шкафах зимой;
• Зелёный цвет индикатора - легко воспринимается человеческим глазом, часто используется как сигнал “работает”;
• Высокая надёжность благодаря проверенному решению от Finder - продукт из серии 99, известной стабильностью в промышленных средах.

Ограничения применения

• Не предназначена для работы при напряжении ниже 110 В или выше 240 В - возможен выход из строя варистора;
• IP20 не допускает использование во влажных, пыльных или открытых помещениях без дополнительной защиты;
• Не подходит для мощных нагрузок - служит только для сигнализации и защиты входа, а не для коммутации тока;
• Пластиковый корпус не выдерживает механических ударов - избегайте физического воздействия при сборке и обслуживании.

Примеры использования

• Индикация включения сети в частотных преобразователях;
• Сигнализация наличия питания в PLC-панелях;
• Защита микроконтроллеров от выбросов в системах управления насосами и вентиляторами;
• Внешние индикаторы на щитах управления в пищевой и фармацевтической промышленности;
• Аппараты с автономным питанием, где важно видеть состояние зарядки.

Практические советы

• При проектировании платы учтите, что модуль имеет фиксированный размер - проверьте чертёж перед размещением;
• Для увеличения срока службы варистора рекомендуется применять его в паре с предохранителем на входе;
• Если система работает в условиях частых перегрузок, периодически проверяйте целостность светодиода - он может гореть слабее при старении варистора;
• Не путайте этот модуль с аналогичными, но красными или синими - цвет индикатора влияет на интерпретацию состояния оператором;
• При замене используйте оригинальный артикул 9980023098 - совместимость с другими модулями не гарантирована.
