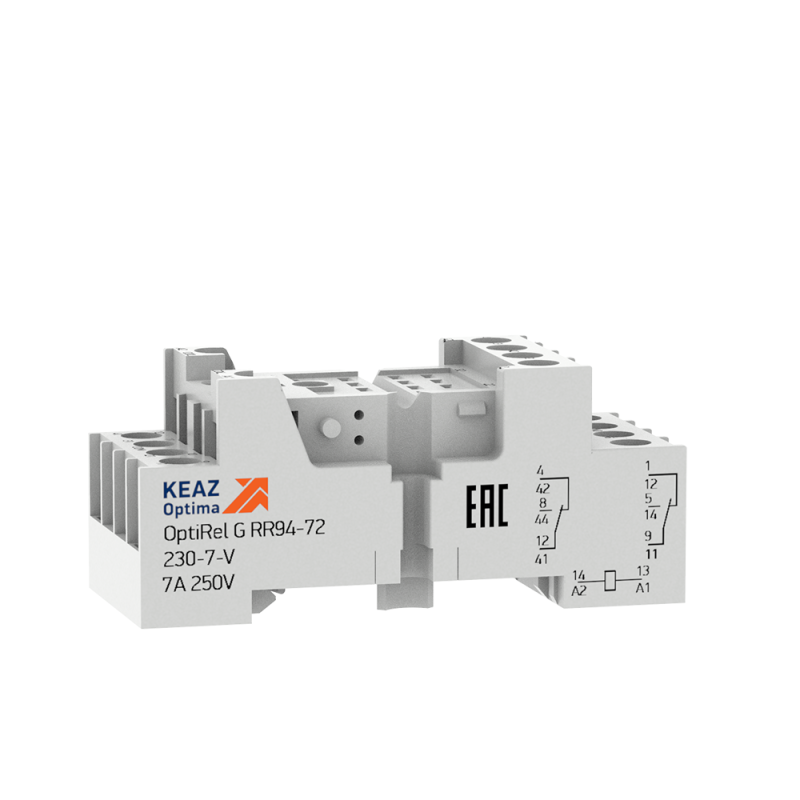

Розетка для реле OptiRel G RR94-72-230-7-V| 281170 | КЭАЗ 281171

Розетка для реле OptiRel G RR94-72-230-7-V предназначена для быстрого и надёжного подключения промежуточных реле серии OptiRel G к силовым и управляющим цепям. Устанавливается на DIN-рейку, совместима с реле RP55, позволяет легко заменить устройство без перепайки проводов. Артикулы 281170 и 281171 соответствуют одной модели - различаются лишь цветовой маркировкой.

Назначение и область применения

Розетка для реле OptiRel G RR94-72-230-7-V используется как переходной элемент между проводами и втычным реле. Она не выполняет коммутацию сама по себе - её задача: обеспечить механическую фиксацию и электрический контакт между реле и внешней сетью. Применяется в автоматических системах управления, где требуется частая замена реле или гибкая модульная сборка: панели управления, системы аварийной сигнализации, устройства защиты оборудования.

Технические характеристики

• Номинальное напряжение: 230 В - рассчитана на работу в однофазных сетях переменного тока
• Номинальный ток: 7 А - максимальный постоянный ток через контакты, не более
• Монтаж: на DIN-рейку 35 мм - стандартная шина для промышленных щитов
• Подключение: винтовые зажимы - надёжное соединение с медными жилами до 2,5 мм2
• Число контактных выводов: 0 - розетка не имеет собственных контактов, все точки подключения передаются через установленное реле

Совместимость и монтаж

Розетка OptiRel G RR94-72-230-7-V совместима исключительно с реле серии OptiRel G RP55. Подключение происходит путём вставки реле в розетку до характерного щелчка. Для правильной установки:

• Убедитесь, что реле полностью вошло в пазы - не должно болтаться
• Зажимы проводов затягивайте равномерно, избегая перегрузки - используйте отвертку с плоским лезвием
• Не используйте розетку без реле - она не является самостоятельным коммутирующим устройством

Фиксатор для реле (не входит в комплект) рекомендован для предотвращения случайного выскальзывания в условиях вибраций. Его можно заказать отдельно.

Безопасность и стандарты

Изделие соответствует требованиям к промышленному оборудованию, применяемому в распределительных щитах. Произведено КЭАЗ (Курским электроаппаратным заводом) в соответствии с ГОСТ Р МЭК 60947-5-1. Напряжение 230 В и ток 7 А обеспечивают безопасную эксплуатацию в бытовых и легкопромышленных системах. Не предназначен для взрывоопасных сред.

Преимущества

• Быстрая замена реле - достаточно вытащить старое и вставить новое, не трогая провода
• Стандартный форм-фактор - совместим с любыми щитами, оснащёнными DIN-рейкой 35 мм
• Надёжные винтовые зажимы - минимизируют риск ослабления контакта при нагреве
• Гибкость сборки - позволяют добавлять опциональные модули (индикация, защита от скачков)

Ограничения применения

• Не работает без вставленного реле - не является розеткой для подключения нагрузки напрямую
• Не предназначена для токов выше 7 А - превышение вызывает перегрев и выход из строя
• Не защищена от брызг воды или пыли - требует установки внутри закрытого щита
• Не совместима с другими сериями реле - даже аналогичными по форме, но не из OptiRel G

Примеры использования

• Автоматизация станков - управление пускателями через промежуточные реле
• Системы контроля температуры - реле срабатывает при достижении порога, розетка обеспечивает связь с терморегулятором
• Щиты управления лифтами - модульная сборка позволяет менять реле без отключения всей цепи
• Аварийные световые сигналы - реле включает/выключает лампы, розетка упрощает обслуживание

Практические советы

• Перед монтажом проверьте соответствие типа реле - только RP55 из серии OptiRel G
• Используйте фиксатор (отдельно) в местах с вибрацией - например, рядом с насосами или компрессорами
• При подключении проводов не зачищайте слишком много изоляции - 8–10 мм достаточно
• Если нужна индикация состояния - выберите реле с встроенной LED-подсветкой или добавьте отдельный индикаторный модуль
• Артикулы 281170 и 281171 отличаются только цветом корпуса - функционально идентичны
