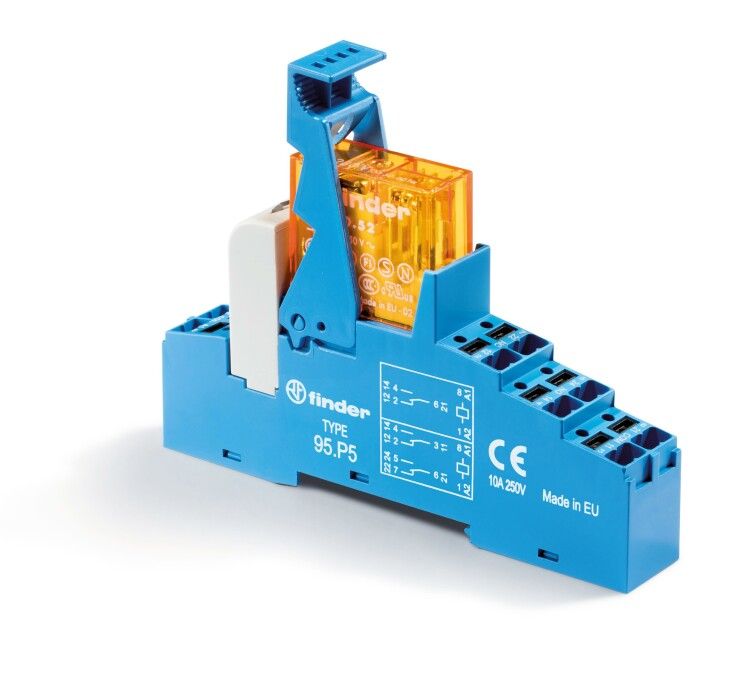

Интерфейсный модуль, электромеханическое реле; 2CO 8A; контакты AgNi; питание 24В DC (чувствит.); категория защиты IP20 | 48P570240050SPA Finder 48.P5.7.024.0050SPA

Интерфейсный модуль Finder 48p570240050spa - это надёжное электромеханическое реле с двумя переключающими контактами на 8 А, рассчитанное на управление нагрузками постоянного тока 24 В. Благодаря высокочувствительной катушке, безвинтовым клеммам Push-in и светодиодной индикации, модуль удобен для монтажа и диагностики в автоматизированных системах.

Назначение и область применения

Интерфейсный модуль Finder 48p570240050spa предназначен для коммутации слаботочных управляющих сигналов в мощные нагрузки до 8 А. Он используется в системах автоматизации, где требуется изолированное переключение цепей постоянного тока: например, в контроллерах PLC, панелях управления, станках, конвейерах, системах освещения и безопасности.

Технические характеристики

• Напряжение питания: 24 В постоянного тока (DC)
• Коммутируемый ток: 8 А (на каждый контакт)
• Количество контактов: 2 переключающих (2CO - два однополюсных переключающих контакта)
• Тип контактов: серебро-никель (AgNi) - устойчивы к дуге и окислению
• Тип управления: моностабильное (обычное реле - возвращается в исходное состояние после снятия питания)
• Поляризация: определённая - требует правильного подключения плюса и минуса
• Степень защиты: IP20 - защищено от прикосновений к токоведущим частям и крупным предметам, но не от воды и пыли
• Подключение: безвинтовые клеммы Push-in - провода фиксируются простым введением
• Индикация: встроенный светодиод показывает наличие питания на катушке
• Климатическое исполнение: УХЛ4 - работает при температуре от −25 C до +55 C, допустима повышенная влажность
• Нормативы: соответствует EN 61810-1, EN 61810-2, EN 61810-7

Совместимость и монтаж

Интерфейсный модуль Finder 48p570240050spa монтируется на DIN-рейку через встроенную пластиковую клипсу. В комплекте с модулем идёт розетка - её необходимо установить заранее, затем вставить реле в гнездо. Это позволяет легко заменять устройство без перепайки или отсоединения проводов. Подключаются провода методом Push-in: зачищенные жилы до 2,5 мм2 просто вставляются в клеммы - зажим происходит автоматически. Для надёжности рекомендуется провернуть провод на 90° после ввода.

Безопасность и стандарты

Модуль соответствует европейским нормам EN 61810-1 (базовые требования к реле), EN 61810-2 (требования к механической долговечности) и EN 61810-7 (тестирование на безопасность). Контакты выполнены из AgNi - материал, устойчивый к эрозии от электрической дуги, что повышает срок службы при переключении индуктивных нагрузок. Максимальная плотность тепла на плате не превышает допустимых значений для класса UХL4.

Преимущества

• Высокая чувствительность катушки - потребляет мало энергии, совместим с маломощными выходами PLC
• Push-in клеммы - быстрый и надёжный монтаж без инструментов
• LED-индикация - сразу видно, включено ли реле, даже при закрытом корпусе
• Сменная конструкция с розеткой - снижает время обслуживания и ремонта
• Контакты AgNi - подходят для работы с индуктивными и резистивными нагрузками, в том числе с импульсными токами

Ограничения применения

• Не предназначено для работы во влажной среде или на открытом воздухе - степень защиты IP20 не обеспечивает защиту от брызг и пыли
• Только постоянный ток - нельзя использовать с переменным напряжением (AC)
• Обязательна полярность: неверное подключение питания может вывести реле из строя
• Максимальная нагрузка - 8 А; при работе близко к пределу возможен нагрев, особенно при длительном включении
• Не подходит для частого переключения (>1000 циклов/час) - для таких задач лучше применять твердотельные реле

Примеры использования

• Управление двигателем постоянного тока 24 В через PLC
• Переключение световой сигнализации в панели управления
• Активация клапана или насоса в системе автоматического контроля
• Изолирующий интерфейс между слаботочным контроллером и силовым оборудованием

Практические советы

• При монтаже используйте провода с сечением 0,2–2,5 мм2 - больше не вставится в клеммы Push-in
• Проверьте полярность перед первым включением - светодиод не загорится при обратном подключении
• Для нагрузок выше 5 А рекомендуется обеспечивать хорошую вентиляцию вокруг модуля
• При замене всегда отключайте питание - хотя розетка позволяет менять реле без отключения всей системы, есть риск пробоя при наличии помех
• Если нужна защита от скачков напряжения при отключении индуктивной нагрузки - параллельно контакту установите демпферную цепь (диод+резистор)
