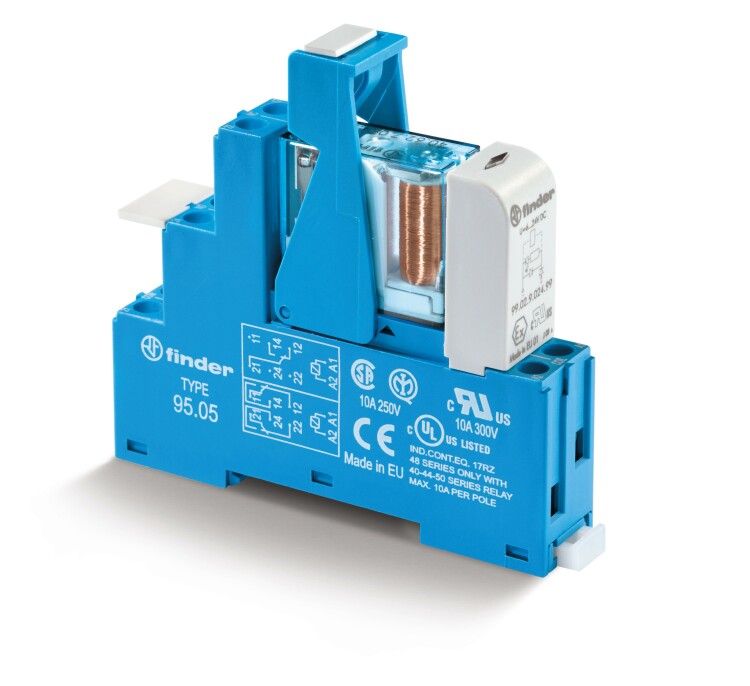

Интерфейсный модуль, электромеханическое реле; 2CO 10A; контакты AgNi; питание 24В DC (чувствит.); категория защиты IP20 | 486270240050SPA Finder 48.62.7.024.0050SPA

Модуль интерфейсный Finder 48.62.7.024.0000 - это электромеханическое реле с двумя переключающими контактами на 10 А, рассчитанное на управление нагрузками постоянным током 24 В. Благодаря высокочувствительной катушке и надёжным контактам из серебро-никеля, он идеально подходит для слаботочных управляющих цепей в автоматизированных системах. Модуль совмещает функциональность, простоту монтажа и индикацию состояния через светодиод.

Назначение и область применения

Модуль интерфейсный Finder 48.62.7.024.0000 предназначен для коммутации сигналов и управления нагрузками в системах автоматизации. Он используется там, где требуется гальваническая развязка между управляющим устройством (например, ПЛК, контроллером или датчиком) и силовой цепью. Подходит для работы с маломощными потребителями: клапаны, световые сигнализаторы, малые насосы, реле других уровней, устройства управления станками и конвейерами.

Технические характеристики

• Напряжение питания: 24 В постоянного тока (DC)
• Номинальный ток контактов: 10 А
• Количество контактов: 2 переключающих (2CO - два однополюсных переключающих контакта)
• Тип контактов: AgNi (серебро-никель) - устойчивы к дуговым воздействиям и окислению
• Тип управления: моностабильное (обычное реле - возвращается в исходное состояние после снятия напряжения)
• Индикация: встроенный светодиод с защитным диодом - показывает наличие напряжения на катушке
• Степень защиты: IP20 - защищён от доступа пальцами и крупных частиц, но не от воды и пыли
• Подключение: винтовые клеммы - надёжное и проверенное соединение
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, допустима повышенная влажность
• Габариты: соответствует стандартному модульному формату для монтажа на DIN-рейку

Совместимость и монтаж

Модуль интерфейсный Finder 48.62.7.024.0000 монтируется на стандартную DIN-рейку шириной 35 мм. В комплекте с реле идёт розетка 95.05SPA - её необходимо установить заранее, затем вставить реле в пазы. Клеммы позволяют подключать провода сечением до 2,5 мм2. Обязательно соблюдайте полярность: положительный (+) и отрицательный (−) выводы катушки должны быть подключены правильно - иначе светодиод не будет работать, хотя само реле может сработать. Для замены достаточно вынуть реле из розетки и вставить новое - без перепайки.

Безопасность и стандарты

Реле соответствует европейским нормам безопасности: EN 61810-1 (общие требования), EN 61810-2 (требования к реле с механическими контактами) и EN 61810-7 (требования к реле для контрольных и управляющих цепей). Это гарантирует соответствие требованиям промышленной автоматизации и безопасность при эксплуатации в электроустановках.

Преимущества

• Высокая чувствительность катушки - требует мало энергии для срабатывания, что снижает нагрузку на управляющие устройства
• Контакты AgNi - долгий срок службы даже при частых включениях и небольших импульсных нагрузках
• LED-индикация - позволяет оперативно определить, есть ли напряжение на катушке, без тестера
• Съёмная конструкция с розеткой - ускоряет обслуживание и замену без демонтажа проводов
• Пластиковый корпус - легкий, устойчивый к химическим воздействиям, не проводит ток

Ограничения применения

• Не предназначено для работы во влажной среде или на открытом воздухе - степень защиты IP20 не обеспечивает защиту от брызг и пыли
• Не рекомендуется для коммутации мощных индуктивных нагрузок выше 10 А - возможна эрозия контактов
• Чувствителен к обратной ЭДС - без внешнего диода (хотя он уже встроен) нельзя использовать с большими катушками или двигателями без дополнительной защиты
• Не подходит для переменного тока - только постоянный ток 24 В
• Работает в ограниченном температурном диапазоне - не применяйте в условиях ниже −25C или выше +40C

Примеры использования

• Управление пневматическими клапанами в системах автоматического производства
• Переключение световых индикаторов на панели управления
• Реализация логических схем в ПЛК-системах с раздельным питанием
• Коммуникация между слаботочными контроллерами (например, Arduino, Siemens S7-1200) и силовыми цепями
• Автоматизация освещения в цехах с использованием датчиков движения

Практические советы

• При подключении используйте провода с жилами, зажатыми плотно в винтовых клеммах - плохой контакт вызывает нагрев и выход из строя
• Обращайте внимание на направление установки: светодиод должен быть обращён к пользователю для удобной индикации
• Для длительной работы с частыми включениями (более 1000 раз в час) проверьте тепловой режим - возможно, нужен радиатор или принудительное охлаждение
• При замене всегда отключайте питание - даже при низком напряжении 24 В можно повредить чувствительные входы ПЛК
• Артикулы розетки и самого реле различаются: розетка - 95.05SPA, реле - 48.62.7.024.0000; заказывайте оба элемента, если они не установлены
