Интерфейсные модули реле, Металлическая клипса-держатель, Светодиод + диод, Контакты AgNi, 3CO 10A, 24VDC - 583390240050SMA FINDER 58.33.9.024.0050SMA

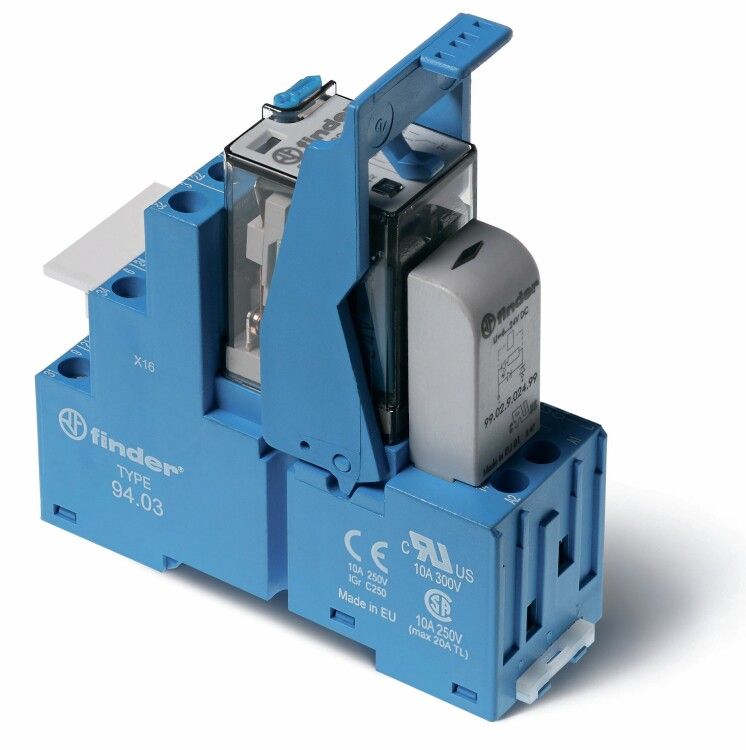

Модуль интерфейсный Finder 58.33.9.024.0010 - это электромеханическое реле с тремя переключающими контактами на 10 А, рассчитанное на работу от постоянного тока 24 В. Устройство предназначено для коммутации слаботочных управляющих цепей в автоматизированных системах, особенно там, где требуется надёжная изоляция между входом и выходом. Модуль совмещает функции гальванической развязки, индикации состояния и удобной установки на DIN-рейку.

Назначение и область применения

Модуль интерфейсный Finder 58.33.9.024.0010 используется для передачи сигнала между контроллерами (например, ПЛК) и нагрузками повышенной мощности - двигателями, клапанами, световыми индикаторами. Он обеспечивает гальваническую развязку, защищая чувствительную электронику от помех и высоких напряжений. Подходит для промышленной автоматизации: станков, конвейеров, систем вентиляции, пищевого оборудования. Применяется в условиях, где важна долговечность контактов и отказоустойчивость.

Технические характеристики

• Напряжение питания: 24 В постоянного тока (DC)
• Номинальный ток контактов: 10 А
• Количество контактов: 3 переключающие (CO - нормально открытый / нормально закрытый)
• Тип контактов: одинарные, с серебро-никелевым покрытием (AgNi) - устойчивы к дуге и окислению
• Тип управления: моностабильное (возврат в исходное состояние после снятия питания)
• Полярность: определённая - необходимо соблюдать правильное подключение "+" и "-"
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и крупным предметам, но не от воды и пыли
• Подключение: винтовые клеммы - надёжное фиксирование проводов до 2,5 мм2
• Светодиодная индикация: есть - горит при наличии питания на катушке
• Климатическое исполнение: УХЛ4 - работает при температуре от -25C до +55C, допустима повышенная влажность
• Материал корпуса: пластик (не металлический)
• Способ монтажа: на DIN-рейку 35 мм
• В комплекте: розетка для быстрого подключения и демонтажа

Совместимость и монтаж

Модуль интерфейсный Finder 58.33.9.024.0010 устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения используются винтовые клеммы - зажимаются провода сечением до 2,5 мм2. Контакты розетки соответствуют типу 94.03SMA, что позволяет легко заменить реле без перепайки проводов. Обязательно проверьте полярность: при неверном подключении светодиод не загорится, а реле не сработает. Металлическая клипса на корпусе обеспечивает плотное прилегание к рейке и предотвращает проворачивание.

Безопасность и стандарты

Реле соответствует европейским стандартам безопасности: EN 61810-1 (общие требования к реле), EN 61810-2 (требования к реле с механическими контактами) и EN 61810-7 (требования к реле с принудительно управляемыми контактами). Это гарантирует соответствие требованиям промышленной автоматизации и безопасность при работе с высокими токами. Принудительно управляемые контакты обеспечивают гарантированное разъединение даже при сваривании контактов - повышает уровень безопасности в аварийных ситуациях.

Преимущества

• Контакты из AgNi - меньше изнашиваются при переключении индуктивных нагрузок (двигатели, реле)
• Светодиодная индикация позволяет быстро диагностировать наличие питания на катушке
• Розетка упрощает замену - не требует отсоединения проводов от системы
• Высокая механическая прочность корпуса и надёжная фиксация на DIN-рейке
• Гальваническая развязка снижает риск повреждения ПЛК от скачков напряжения

Ограничения применения

• Не предназначен для работы во влажной среде или на открытом воздухе - степень защиты IP20 не защищает от брызг и пыли
• Не рекомендуется использовать в цепях переменного тока - только для 24 В DC
• При превышении номинального тока 10 А возможен перегрев и сплавление контактов
• Чувствителен к обратной полярности - при неправильном подключении не срабатывает, но не выходит из строя
• Не имеет встроенной защиты от импульсов - при работе с индуктивными нагрузками желательно применять внешние RC-цепочки или диоды

Примеры использования

• Управление пневматическими клапанами через ПЛК - сигнал 24 В DC от контроллера активирует реле, которое включает 220 В на клапан
• Переключение освещения в цеху: один модуль управляет несколькими группами ламп
• Сигнализация состояния оборудования: реле передаёт сигнал “машина в работе” на HMI-панель
• Автоматизация линии упаковки: три контакта реле управляют трёмя различными механизмами одновременно

Практические советы

• При подключении проводов затягивайте винты равномерно - переусиливать нельзя, чтобы не повредить клемму
• Для индуктивных нагрузок (катушки, двигатели) используйте внешний антидуговой диод параллельно нагрузке - продлит срок службы контактов
• Проверяйте соответствие сечения провода: более толстые жилы (>2,5 мм2) не войдут в клеммы
• При необходимости замены - просто потяните реле за корпус, оно вынимается из розетки; новое вставляется до щелчка
• Не устанавливайте рядом с источниками тепла - максимальная рабочая температура +55C
• Артикулы 58.33.9.024.0010 и 58.33.9.024.0050 - отличаются только цветом корпуса; функционально идентичны
