Соединитель шинный 6п для розеток 94.54 син. FINDER 09456

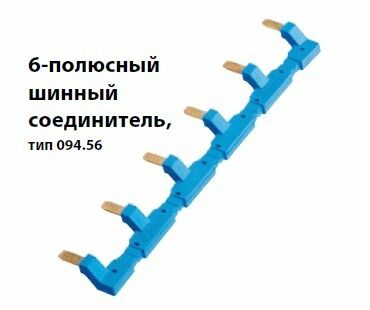

Шинный соединитель 6-полюсный для розеток 94.54, синий от Finder - компактное устройство для надёжного распределения электроэнергии между несколькими розетками на монтажной плате. Артикул 09456 соответствует серии 94 и предназначен для стационарных установок в условиях умеренного климата.

Назначение и область применения

Шинный соединитель 6-полюсный для розеток 94.54, синий используется для параллельного подключения шести розеточных групп к одному входящему проводу. Применяется в электрических щитах, пультах управления, оборудовании с множеством точек питания - например, на производственных стендах, тестовых комплексах или в офисной технике. Подходит для фиксированной установки внутри корпусов, где требуется организованное распределение фазы и ноля.

Технические характеристики

• Тип: шинный соединитель, 6 полюсов
• Номинальный ток: 10 А - допустимая нагрузка на каждый контакт
• Рабочее напряжение: 220 В - предназначено для сетей переменного тока 220–240 В
• Степень защиты: IP20 - защищён от доступа пальцев и крупных предметов, но не от пыли и воды
• Цвет: синий - цветовая маркировка для удобства идентификации цепей
• Способ монтажа: на монтажную плату - крепится через выводы, впаивается или зажимается в гнёзда печатной платы
• Диапазон температур: от -40 до +70 C - работает в широком температурном интервале
• Климатическое исполнение: УХЛ4 - рассчитан на работу в помещениях с умеренным и холодным климатом, возможна повышенная влажность
• Соответствие стандартам: EN 61810-1, EN 61810-2, EN 61810-7 - сертифицирован для коммутирующих устройств в контрольных системах

Совместимость и монтаж

Шинный соединитель 6-полюсный для розеток 94.54, синий совместим с печатными платами, имеющими стандартные отверстия под выводы типа THT (through-hole). Монтаж выполняется путём вставки контактов в отверстия платы и последующего пайки. Для обеспечения прочного соединения рекомендуется использовать паяльник мощностью до 40 Вт и термостойкий припой. Не применяйте механическую силу при установке - изгиб выводов может повредить внутренние контакты. Соединитель не имеет винтовых зажимов - он не предназначен для подключения внешних проводов напрямую.

Безопасность и стандарты

Изделие соответствует европейским нормам EN 61810-1/2/7, которые регламентируют безопасность коммутирующих устройств. Наличие IP20 исключает случайное прикосновение к токоведущим частям, однако не защищает от попадания пыли или жидкостей. Поэтому использование вне закрытых корпусов запрещено. Климатическое исполнение УХЛ4 гарантирует работоспособность в условиях, характерных для помещений в средней полосе России и стран СНГ.

Преимущества

• Обеспечивает равномерное распределение тока между шестью розетками без потерь
• Фиксированный шаг контактов позволяет легко заменить или модифицировать схему
• Высокая термостойкость - выдерживает перегрев при длительной работе на пределе тока
• Цветовое оформление (синий) снижает риск ошибок при сборке и обслуживании
• Произведён компанией Finder - известным производителем коммутационных элементов с высокой надёжностью

Ограничения применения

• Не предназначен для работы во влажных, пыльных или открытых помещениях - IP20 недостаточно для таких условий
• Не подлежит ремонту - при выходе из строя требует замены полностью
• Не совместим с автоматическими выключателями или УЗО, установленными после него - необходимо предусматривать защиту на входе
• Не используйте для подключения нагрузки выше 10 А на один полюс - риск перегрева и оплавления контактов
• Не монтируйте рядом с источниками тепла свыше +70 C - превышение температуры вызывает деформацию корпуса

Примеры использования

• Подключение шести розеток на одном участке производственной линии
• Распределение питания в тестовой станции для нескольких устройств одновременно
• Электроснабжение группы осветительных приборов или маломощных приборов в контролируемом шкафу
• Альтернатива многожильному проводу при организации параллельных цепей на печатной плате

Практические советы

• Перед монтажом проверьте соответствие диаметра отверстий на плате - они должны точно соответствовать выводам соединителя
• При использовании в плотных конструкциях оставляйте минимум 5 мм свободного пространства вокруг для теплоотвода
• Для долговечности подключайте только медные жилы сечением до 2,5 мм2 - более толстые провода не войдут в контакты
• Проверяйте целостность контактов мультиметром после пайки - плохой переход может вызвать нагрев даже при номинальном токе
• При замене используйте оригинальный артикул 09456 - аналоги могут отличаться по геометрии и не подходить по посадке
