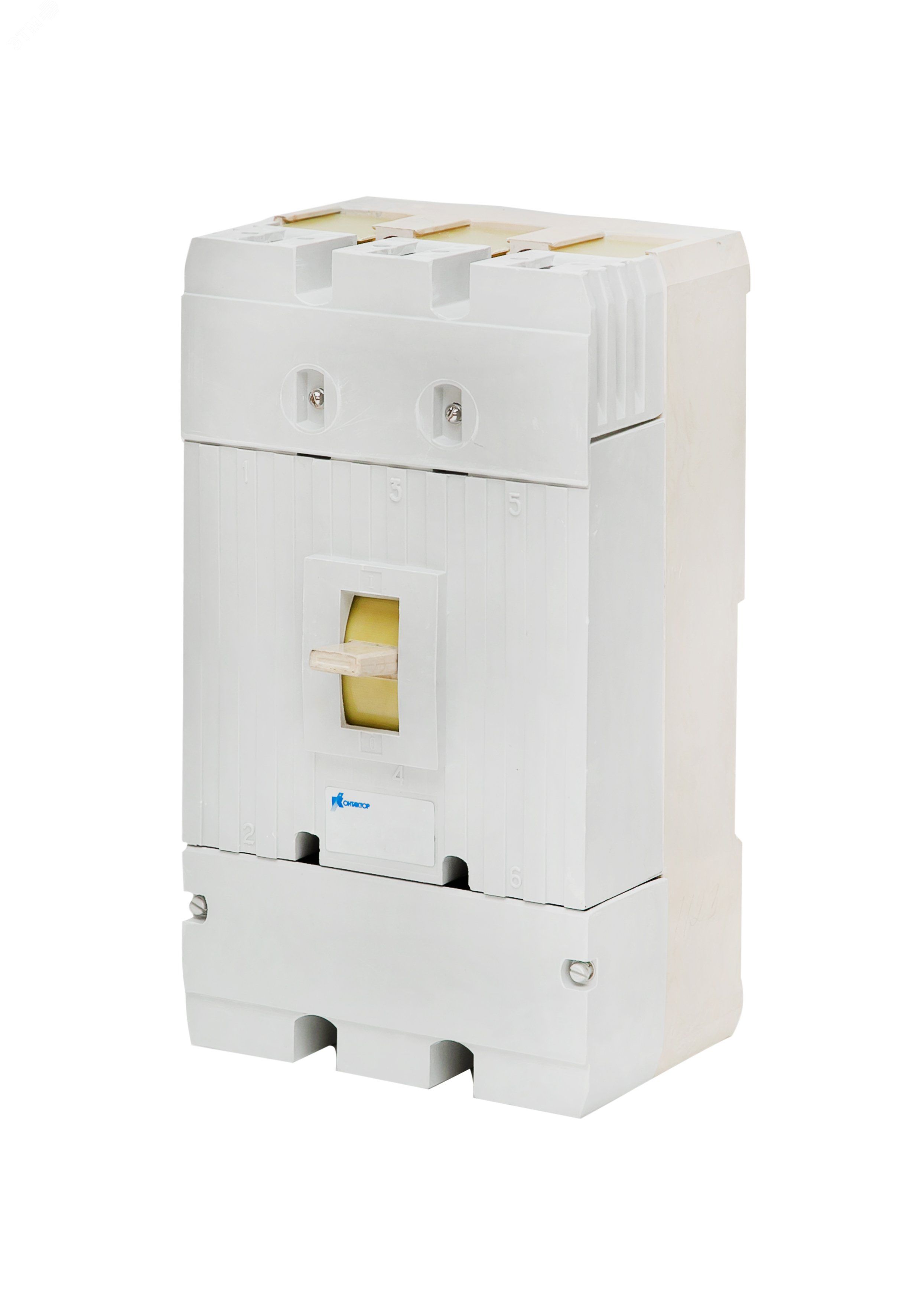

Выключатель автоматический в литом корпусе А3792К-630А-1140AC-4000А-НР110DC-РНН110DC-1З2Р-УХЛ3 Контактор G630K-000068 Legrand

Автоматический выключатель А3792К-630А-1140AC-4000А-НР110DC-РНН110DC-1З2Р-УХЛ3 от Контактор Ульяновск предназначен для защиты электрических цепей до 1140 В переменного тока от перегрузок и коротких замыканий. Он обеспечивает безопасное отключение при аварийных ситуациях и рассчитан на работу в условиях сурового климата. Этот выключатель применяется в промышленных установках с высокими требованиями к надежности.

Назначение и область применения

Автоматический выключатель А3792К-630А-1140AC-4000А-НР110DC-РНН110DC-1З2Р-УХЛ3 используется для коммутации и защиты силовых цепей переменного тока частотой 50–60 Гц. Его основная задача - отключать питание при возникновении короткого замыкания или значительного снижения напряжения. Подходит для установки в распределительных щитах промышленных объектов: заводских линий, насосных станций, систем вентиляции и других мощных потребителей.

Технические характеристики

• Номинальный ток (Iu): 630 А
• Номинальное напряжение: до 1140 В переменного тока
• Количество полюсов: 3
• Кратковременная отключающая способность: 12,5 кА
• Уставка тока расцепления: 0 А (без тепловой защиты - работает только по максимальному току короткого замыкания)
• Контакты управления: 1 нормально замкнутый (1НЗ) + 2 нормально открытых (2НО)
• Напряжение катушки управления: 110 В постоянного тока (DC)
• Степень защиты корпуса: IP20 (токоведущие зажимы - IP00)
• Климатическое исполнение: УХЛ3 (для умеренного и холодного климата)

Совместимость и монтаж

Автоматический выключатель А3792К-630А-1140AC-4000А-НР110DC-РНН110DC-1З2Р-УХЛ3 устанавливается на DIN-рейку шириной 35 мм. Для подключения внешних проводников используются болтовые зажимы - они требуют точного момента затяжки и должны обслуживаться только квалифицированным персоналом. Управление осуществляется через катушку 110 В DC; для работы необходим источник постоянного тока с достаточной мощностью. Обратите внимание: выключатель не имеет встроенной тепловой защиты - он реагирует исключительно на токи короткого замыкания. Поэтому обязательна внешняя защита от перегрузок (например, термореле или контактор с тепловым элементом).

Безопасность и стандарты

Изделие соответствует ГОСТ 14255 по степени защиты IP20 и ГОСТ 15150 по климатическому исполнению УХЛ3. Производство проходит контроль качества по системе менеджмента ISO 9001. Все устройства проходят 100%-ную проверку перед выпуском. Отсутствие тепловой защиты делает этот аппарат специализированным - он не заменяет универсальные автоматы с регулируемыми уставками.

Преимущества

• Высокая отключающая способность - 12,5 кА позволяет защищать мощные сети даже при серьёзных авариях
• Надёжная конструкция с гарантированным сроком службы до 5 лет
• Поддержка управления постоянным током - совместим с большинством промышленных систем управления
• Готовые контактные группы (1НЗ+2НО) позволяют легко интегрировать сигналы в системы автоматизации
• Устойчивость к температурным колебаниям - идеален для холодных помещений и наружных установок в закрытых шкафах

Ограничения применения

• Не предназначен для защиты от перегрузок - требуется внешнее устройство (термореле, МТЗ)
• Не допускается использование в помещениях с повышенной влажностью или пылью - степень защиты IP20 не предохраняет от попадания воды или крупной пыли
• Зажимы для проводов имеют степень защиты IP00 - при работе с открытыми клеммами необходимо использовать защитные крышки или корпуса
• Не рекомендован для бытовых или слаботочных систем - слишком большой ток и отсутствие регулировки

Примеры использования

• Защита главного входа на промышленном станке с двигателем мощностью более 200 кВт
• Отключение питания конвейерной линии при внезапном падении напряжения
• Коммутирующее устройство в распределительном щите цеха с системой управления на базе PLC и 110 В DC
• Аварийное отключение в системах освещения или нагрева при отказе источника питания

Практические советы

• Перед установкой проверьте соответствие напряжения катушки (110 В DC) вашей системе управления - неверное напряжение приведёт к отказу срабатывания
• Обязательно используйте внешнюю тепловую защиту - без неё выключатель не защитит оборудование от длительной перегрузки
• При монтаже соблюдайте момент затяжки зажимов - пере- или недо-затяжка вызывает перегрев и повреждение контактов
• Для удобства обслуживания устанавливайте выключатель рядом с кнопочными станциями или сигнализацией, чтобы оператор мог быстро визуально определить состояние
• При использовании в холодных условиях (УХЛ3) избегайте резких перепадов температуры - это может вызвать конденсацию внутри корпуса
