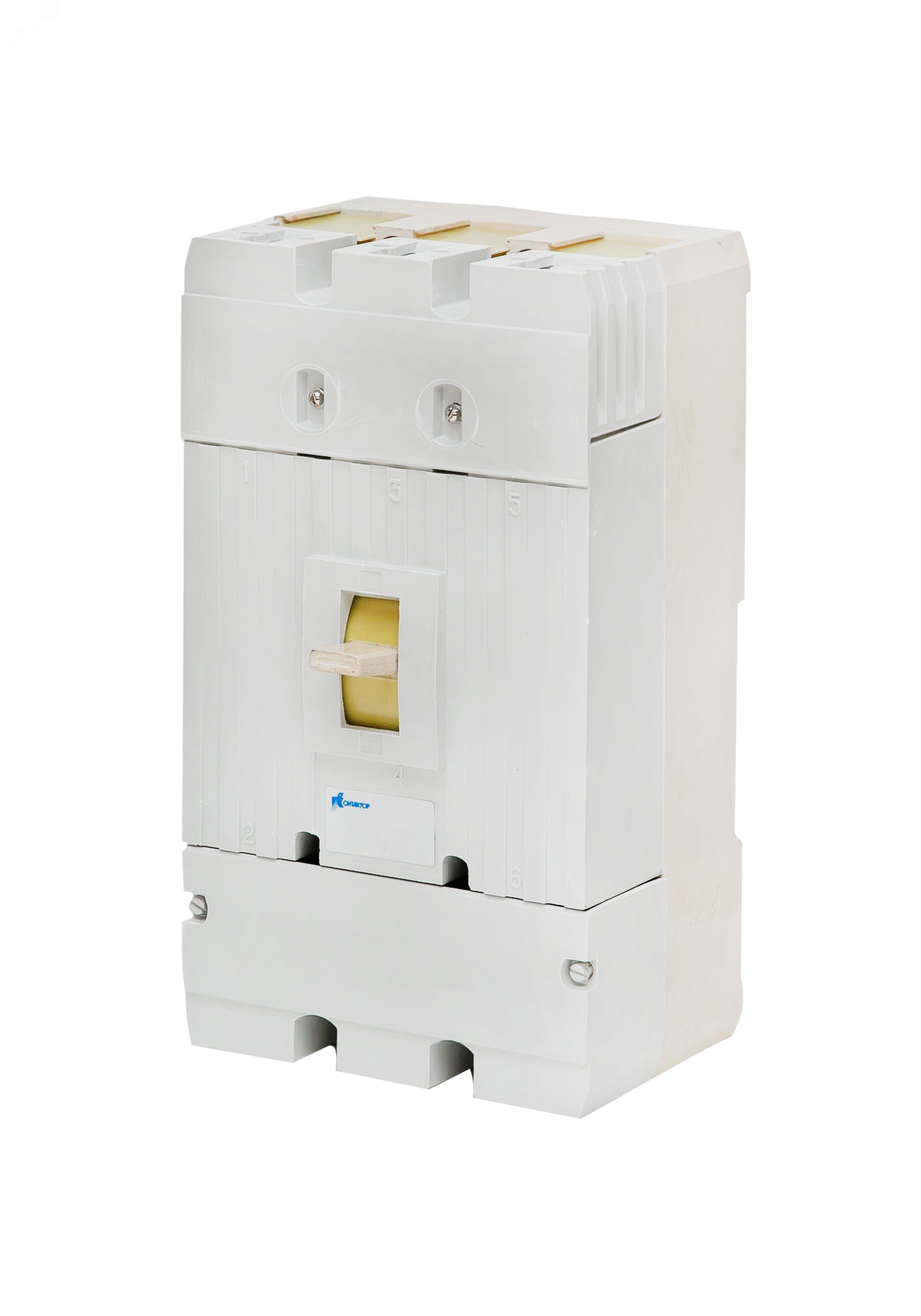

Выключатель автоматический в литом корпусе А3792У-630А-1140AC-2500А-НР110DС-1З2Р-O5 Контактор Y630-000015 Legrand

Автоматический выключатель А3792У-630А-1140AC-2500А-НР110DС-1З2Р-O5 от Контактор Ульяновск предназначен для защиты электрических сетей до 1140 В переменного тока от перегрузок, коротких замыканий и просадок напряжения. Этот аппарат применяется в промышленных распределительных системах, где важна надежность и соответствие жестким условиям эксплуатации.

Назначение и область применения

Автоматический выключатель А3792У-630А-1140AC-2500А-НР110DС-1З2Р-O5 используется для коммутации и защиты силовых цепей в условиях повышенной нагрузки. Он обеспечивает отключение питания при:

• коротком замыкании;
• перегрузке по току;
• недопустимом снижении напряжения в главной или вторичной цепи.

Подходит для установки в промышленных щитах, на подстанциях, в цепях питания станков, конвейеров, насосных групп и других мощных потребителей. Применяется в объектах энергетики, машиностроения, горнодобывающей и химической промышленности.

Технические характеристики

• Номинальный ток: 630 А
• Максимальное рабочее напряжение: 1140 В переменного тока
• Частота сети: 50/60 Гц
• Кратковременная отключающая способность: 2500 А
• Исполнение по климату: УХЛ3 (для умеренного и холодного климата, согласно ГОСТ 15150)
• Степень защиты корпуса: IP20 (защита от прикосновений к токоведущим частям, но не от пыли и воды); зажимы для проводов - IP00
• Количество контактов: 1 нормально замкнутый (1З), 2 нормально разомкнутых (2Р)
• Тип привода: ручной с возможностью дистанционного управления через НР110DС (катушка отключения 110 В постоянного тока)
• Гарантия: 5 лет за счет 100%-го выходного контроля и системы менеджмента качества ISO 9001

Совместимость и монтаж

Выключатель А3792У-630А-1140AC-2500А-НР110DС-1З2Р-O5 монтируется на DIN-рейку или в сборочные рамы промышленных шкафов. Для подключения используются болтовые зажимы - требует точного затягивания моментом, указанном в руководстве. Катушка отключения НР110DС питается от цепи постоянного тока 110 В, что позволяет организовать удалённое управление. Подключение внешних проводов выполняется только после отключения питания; изолированные провода должны иметь сечение, соответствующее допустимой нагрузке 630 А.

Безопасность и стандарты

А3792У-630А-1140AC-2500А-НР110DС-1З2Р-O5 соответствует требованиям ГОСТ 14255 по степени защиты IP20 и ГОСТ 15150 по климатическому исполнению УХЛ3. Производство проходит контроль в соответствии с ISO 9001. Отключение при аварии происходит механически - без зависимости от внешнего питания, кроме катушки отключения, которая служит лишь для командного сигнала.

Преимущества

• Высокая отключающая способность (2500 А) обеспечивает безопасную работу даже при значительных токах КЗ.
• Наличие катушки отключения НР110DС позволяет интегрировать выключатель в системы автоматизации и дистанционного управления.
• Длительная гарантия (5 лет) подтверждает стабильность качества и долговечность конструкции.
• Климатическое исполнение УХЛ3 делает устройство пригодным для работы в неотапливаемых помещениях и на открытых площадках в холодном климате.

Ограничения применения

• Не предназначен для эксплуатации во взрывоопасных средах - отсутствует взрывозащита.
• Защита IP20 не предохраняет от попадания пыли и брызг воды - не устанавливать в сырых или запылённых местах без дополнительной оболочки.
• Зажимы для проводов имеют степень защиты IP00 - требуется обязательное закрытие в корпусе или шкафу.
• Катушка отключения работает только от постоянного тока 110 В - нельзя использовать с переменным током или другими напряжениями без преобразователя.

Примеры использования

• Главный входной автомат в распределительном щите крупного цеха с мощными двигателями.
• Защита линий питания конвейерной ленты на заводе по переработке металла.
• Компонент системы безопасности на подстанции, отключающий питание при аварийной потере напряжения.
• Цепь управления насосной станцией с дистанционным отключением по сигналу от АСУ ТП.

Практические советы

• Перед монтажом проверьте совпадение номинального тока (630 А) с расчетной нагрузкой - не используйте для токов выше 630 А.
• При использовании катушки НР110DС убедитесь, что источник постоянного тока 110 В имеет достаточную мощность и стабильность.
• Обязательно соблюдайте правила электроустановок - все соединения должны быть выполнены с применением изолирующих колец и термостойких прокладок.
• Проверяйте состояние контактов и механизмов каждые 6–12 месяцев - особенно при высоких циклах включения/выключения.
• При замене устройства сохраняйте оригинальную маркировку и комплектацию - не меняйте катушки или контакты на аналоги без одобрения производителя.
