Выключатель автоматический дифференциального тока АД-063, 2Р, 16А, Idn-100mA, тип А | 7000611 Контактор (Legrand)

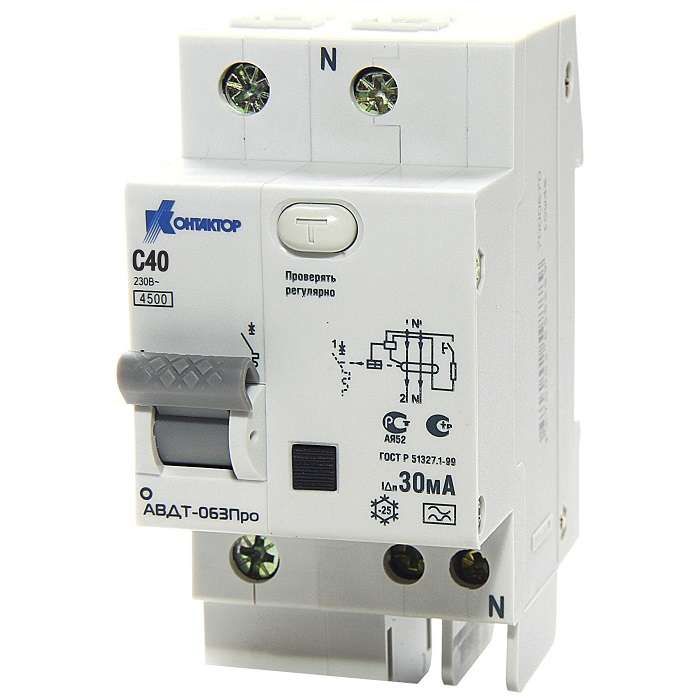

Автоматический дифференциальный выключатель АД-063Про - устройство защиты от утечек тока и перегрузок, предназначенное для установки на DIN-рейку. Бренд Контактор Ульяновск выпускает эту модель в серии RCBO, обеспечивая надёжную работу в бытовых и промышленных сетях переменного тока. Артикул 7000611 соответствует спецификациям для двухполюсных цепей 230 В.

Назначение и область применения

АД-063Про защищает людей от поражения электрическим током при утечках и предотвращает возгорание из-за перегрузок или коротких замыканий. Подходит для защиты групповых линий в жилых домах, офисах, мастерских и на производстве - например, для розеточных контуров, бойлеров, стиральных машин, сварочного оборудования.

Технические характеристики

• Номинальный ток: 16 А - максимальный постоянный ток, который выключатель может коммутировать без повреждений.
• Дифференциальный ток срабатывания: 100 мА - чувствительность к утечкам; сработает при токе утечки выше этого значения.
• Тип дифференциального тока: A - реагирует на переменные и импульсные утечки, включая выпрямленные (например, от современных ЭПРА, ИБП, инверторов).
• Количество полюсов: 2 - защищает фазу и ноль одновременно, исключает риск сохранения потенциала на одном проводе после отключения.
• Напряжение: 230 В переменного тока (AC), частота 50 Гц - совместим с сетями России и стран СНГ.
• Отключающая способность: 4,5 кА - способен безопасно прервать ток короткого замыкания до этой величины.
• Характеристика теплового расцепителя: C - срабатывает при токе 5–10 кратном от номинала, подходит для нагрузок с пусковыми токами (электродвигатели, насосы).
• Монтаж: 3,5 модуля ширины - занимает место на DIN-рейке, совместим со стандартными щитами.
• Степень защиты: IP20 - защищён от прикосновения пальцев, но не от воды и пыли; требует установки внутри закрытого щита.
• Климатическое исполнение: УХЛ3 - работает при температуре от −25C до +40C, допустима повышенная влажность, подходит для неотапливаемых помещений.

Совместимость и монтаж

АД-063Про монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются зажимы на верхней и нижней части устройства - входные провода снизу, выходные сверху. Обязательно соблюдать полярность: L и N должны быть правильно подсоединены. Нельзя использовать в цепях постоянного тока. Совместим с другими аппаратами серии RCBO от Контактор Ульяновск и аналогичными изделиями Legrand.

Безопательность и стандарты

АД-063Про соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ IEC 61009-2-1. Применяет электромагнитный расцепитель для защиты от коротких замыканий и термобиметаллический - для перегрузок. Отключение происходит при достижении порога утечки или превышении тока, что гарантирует соответствие нормам безопасности.

Преимущества

• Объединяет функции автомата и УЗО в одном корпусе - экономит место в щите и упрощает диагностику.
• Тип А позволяет работать с современной техникой, где есть импульсные утечки (LED-освещение, зарядки, инverterы).
• Надёжный механический привод с визуальным индикатором положения - легко определить, сработал ли выключатель.
• Устойчив к колебаниям сети и перепадам температуры благодаря исполнению УХЛ3.

Ограничения применения

• Не применяется в цепях постоянного тока (DC) - только для AC 50 Гц.
• IP20 не допускает установку во влажных помещениях без корпуса (ванная, баня, улица).
• Не рекомендован для защиты отдельных мощных приборов (более 3,5 кВт) без учёта пусковых токов - возможны ложные срабатывания.
• Не заменяет основной автомат ввода - используется как вторичная защита на ответвлениях.

Примеры использования

• Защита группы розеток в кухне - особенно при наличии микроволновки, кофемашины, блендера.
• Подключение водонагревателя (бойлера) - снижает риск удара током при пробое ТЭНа.
• Щитовая на производстве: питание станков с ЧПУ, которые генерируют импульсные утечки.
• Освещение в подвале или гараже с LED-лампами и драйверами - тип А обеспечивает стабильную работу.

Практические советы

• Проверьте посадочный диаметр проводов - он должен подходить под зажимы (обычно до 2,5 мм2 для 16 А).
• Перед первым запуском нажмите кнопку «Тест» - если выключатель не отключится, проверьте правильность подключения.
• Не устанавливайте несколько АД-063Про на одну линию - это вызовет селективность и ложные срабатывания.
• При замене старого УЗО+автомата - можно сразу установить один АД-063Про, освободив место в щите.
• Для систем с высокими помехами (частотные преобразователи) используйте только тип А - тип AC не сработает.
