Выключатель автоматический дифференциального тока АВДТ с защитой от сверхтоков 2П 16А 100мА AC 4,5кА OptiDin D63-23C16-AC-У3 - 328105 КЭАЗ

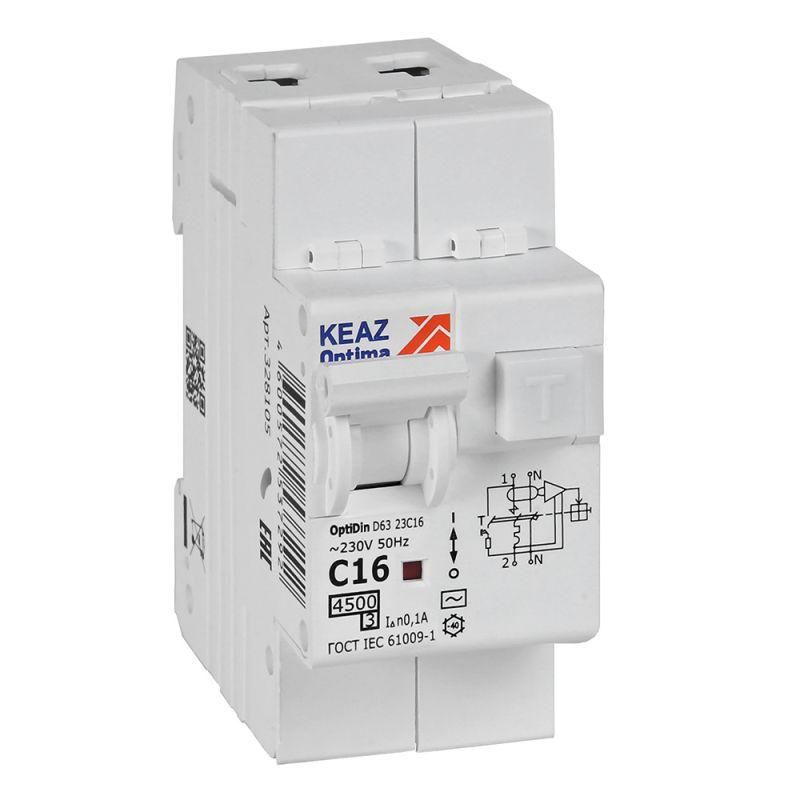

Автоматический выключатель дифференциального тока КЭАЗ D63-23C16-AC-У3 обеспечивает защиту от поражения электрическим током и предотвращает возгорание из-за утечек тока. Устройство подходит для установки в распределительных щитах жилых и коммерческих зданий, совмещая функции автоматического выключателя и устройства защитного отключения (УЗО) в одном корпусе.

Назначение и область применения

Выключатель автоматический дифференциального тока КЭАЗ D63-23C16-AC-У3 защищает людей от поражения электрическим током при контакте с поврежденной изоляцией или металлическими частями оборудования. Также он предотвращает пожары, вызванные утечками тока через изоляцию или заземление. Применяется в однофазных сетях 230 В в квартирах, домах, офисах, магазинах и других объектах с малой и средней нагрузкой.

Технические характеристики

• Номинальный ток: 16 А — позволяет подключать нагрузку до 3,5 кВт при 230 В
• Дифференциальный ток срабатывания: 100 мА — чувствителен к утечкам выше этого значения, что соответствует требованиям для групповой защиты
• Количество полюсов: 2P — отключает одновременно фазу и ноль
• Тип тока утечки: AC — реагирует на переменный ток утечки (наиболее распространённый тип в бытовых сетях)
• Номинальная отключающая способность: 4,5 кА — способен безопасно отключить цепь при коротком замыкании с током до 4500 А
• Характеристика срабатывания: C — подходит для нагрузок с пусковыми токами (например, двигатели, люминесцентные лампы)
• Монтаж: DIN-рейка 35 мм — стандартный способ крепления в щитках
• Количество модулей: 2 — занимает два места на рейке, компактен
• Сечение провода: 1–25 мм² — поддерживает медные провода от тонких до мощных
• Степень защиты IP20 — защищён от прикосновений пальцев и твёрдых предметов, но не от воды
• Рабочий диапазон температур: -40…+55 °C — работает в холодных и жарких условиях, включая неотапливаемые помещения
• Импульсное напряжение: 4 кВ — устойчив к кратковременным перенапряжениям (молнии, коммутационные скачки)
• Класс токоограничения: 3 — высокая скорость отключения при КЗ, снижает тепловую нагрузку на проводку
• С коммутируемым нейтральным проводником — ноль также отключается при срабатывании, повышает безопасность

Совместимость и монтаж

Выключатель автоматический дифференциального тока КЭАЗ D63-23C16-AC-У3 совместим со всеми стандартными DIN-рейками шириной 35 мм. Монтаж выполняется путём защёлкивания на рейку — никаких болтов или креплений не требуется. Подключение проводов осуществляется в верхние и нижние зажимы: вход — сверху, выход — снизу. Для надёжного контакта затягивайте винты моментом 0,8 Н·м. Обязательно соблюдайте полярность: фаза и ноль должны быть правильно подведены, так как устройство коммутирует нулевой проводник. Не допускается установка в открытых местах с доступом воды или пыли — IP20 не обеспечивает защиту от брызг.

Безопасность и стандарты

Выключатель автоматический дифференциального тока КЭАЗ D63-23C16-AC-У3 соответствует международным стандартам IEC/EN 61009-1 и IEC/EN 60947-2. Производится на заводе КЭАЗ, который имеет систему менеджмента качества ISO 9001. Устройство прошло испытания на механическую прочность, термическую устойчивость и долговечность. Класс токоограничения 3 гарантирует минимальную энергию, передаваемую в цепь при коротком замыкании, что снижает риск повреждения кабелей и оборудования.

Преимущества

• Объединяет функции автомата и УЗО — экономит место в щите
• Коммутирует ноль — исключает опасность оставшегося потенциала на оборудовании после отключения
• Высокая отключающая способность (4,5 кА) — подходит для современных сетей с возможностью больших токов КЗ
• Широкий температурный диапазон — можно использовать даже в неотапливаемых щитовых
• Совместим с продуктами серии OptiDin — легко формировать единые системы защиты

Ограничения применения

• Не применяется в трёхфазных сетях — только для 230 В, однофазных цепей
• Не подходит для помещений с повышенной влажностью (ванная, баня, улица) — степень защиты IP20 не защищает от воды
• Не реагирует на постоянный ток утечки — только на переменный (AC); для DC нужен другой тип УЗО
• 100 мА — недостаточно для защиты от прямого удара током в ванных комнатах; там требуются 10–30 мА
• Не рекомендован для питания очень чувствительной электроники (серверы, медицинское оборудование) — лучше применять более точные устройства

Примеры использования

• Защита группы розеток в кухне или ванной комнате (при условии, что рядом установлено УЗО 30 мА для конкретных приборов)
• Щитовая в частном доме — основной дифференциальный автомат для всей квартиры или этажа
• Офисные помещения — защита освещения и розеточных контуров
• Торговые точки — обеспечение безопасности при работе с компьютерами, кассами, кофе-машинами

Практические советы

• Перед первым запуском обязательно проверьте кнопку «Тест» — она должна отключать устройство
• Проверяйте соответствие сечения провода: слишком толстый провод (больше 25 мм²) не войдёт в зажим, слишком тонкий — плохо зажмётся
• Не используйте этот автомат как единственный УЗО в доме, если есть ванные комнаты — добавьте ещё один с 30 мА для этих зон
• При сборке щита следите, чтобы все нули шли на отдельную шину, а не смешивались с другими цепями — иначе будут ложные срабатывания
• Если устройство часто отключается — проверьте изоляцию проводки, наличие старых приборов с утечками или подключение к заземлению
• Для удобства обслуживания рекомендуется устанавливать рядом с ним этикетку с указанием защищаемой цепи
