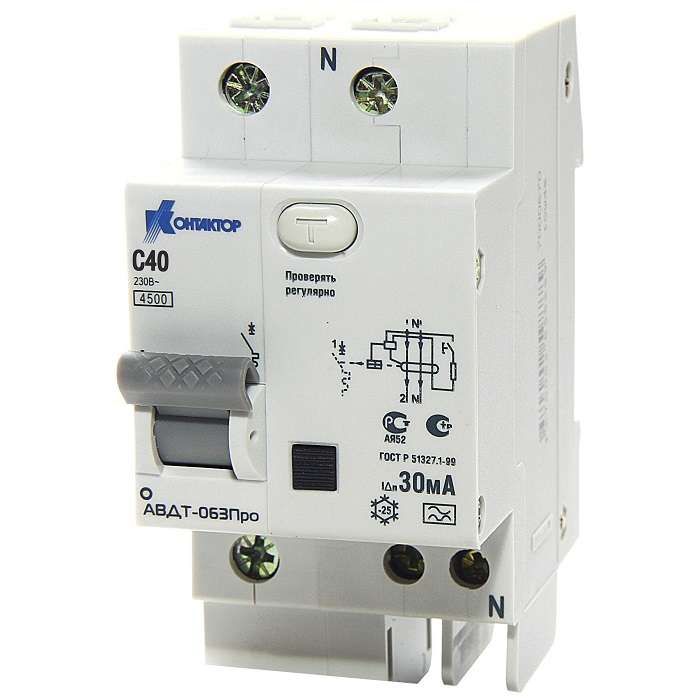

Выключатель автоматический дифференциального тока АД-063, 2Р, 20А, Idn-100mA, тип А | 7000612 Контактор (Legrand)

Выключатель дифференциального тока АД-063Про — это комбинированное устройство, сочетающее функции автоматического выключателя и устройства защитного отключения (УЗО). Он защищает людей от поражения электрическим током и предотвращает возгорание из-за утечек тока в цепях переменного тока. Применяется в жилых, офисных и промышленных объектах, особенно там, где есть чувствительная электроника. Бренд Контактор Ульяновск и артикул 7000612 указывают на серию RCBO, предназначенную для надёжной работы в условиях повышенной нагрузки.

Назначение и область применения

АД-063Про используется для защиты человека от поражения электрическим током при утечках через корпус оборудования или повреждённую изоляцию. Также он защищает проводку от перегрузок и коротких замыканий. Подходит для установки в щитах квартир, частных домов, производственных участков, мастерских и местах с высокой влажностью — например, в ванных комнатах, кухнях, на производстве с электроинструментом. Особенно эффективен там, где используются устройства с импульсными источниками питания: компьютеры, светодиодные светильники, инверторы, насосы, бытовые приборы с электронным управлением.

Технические характеристики

• Тип дифференциального тока: A — реагирует на переменный ток утечки и пульсирующий постоянный ток (например, от выпрямителей в современной технике).
• Номинальный ток: 20 А — максимальный рабочий ток, который устройство может длительно пропускать без срабатывания.
• Дифференциальный ток: 100 мА — порог срабатывания при утечке; при превышении этого значения автомат отключится за время менее 0,3 секунды.
• Количество полюсов: 2 — защищает фазу и ноль одновременно, исключая риск сохранения потенциала на одном проводе после отключения.
• Род тока: Переменный (AC) — работает только в сетях 230 В, 50 Гц, не предназначено для постоянного тока.
• Номинальное напряжение: 230 В — рассчитан на однофазные сети.
• Отключающая способность: 4,5 кА — способен безопасно отключить цепь даже при крупном коротком замыкании.
• Характеристика расцепителя: C — срабатывает при токе 5–10 крат от номинала, подходит для освещения, розеточных групп, маломощных двигателей.
• Ширина: 3,5 модуля — занимает место на DIN-рейке, совместим со стандартными щитами.
• Степень защиты: IP20 — защищён от прикосновений пальцев и твёрдых предметов, но не от воды и пыли. Устанавливается внутри закрытых щитов.
• Климатическое исполнение: УХЛ3 — допускает работу при температуре от −25°C до +40°C, подходит для неотапливаемых помещений в средней полосе России.
• Монтаж: На DIN-рейку — стандартный способ крепления в распределительных щитах.

Совместимость и монтаж

АД-063Про устанавливается на стандартную DIN-рейку шириной 35 мм. Для правильного монтажа требуется свободное пространство вокруг него — минимум 10 мм с боков для теплоотвода. Подключение выполняется согласно маркировке L (фаза) и N (ноль): входные контакты сверху, выходные — снизу. Нельзя использовать с трёхфазными системами или в сетях с постоянным током. Обязательно проверьте соответствие сечения проводов: для 20 А рекомендовано медное сечение не менее 2,5 мм². Монтаж следует выполнять при отключенном питании и с использованием инструмента для фиксации на рейке.

Безопасность и стандарты

АД-063Про соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ IEC 61009-2-1, что гарантирует его соответствие международным нормам безопасности для устройств типа RCBO. Сертифицирован для использования в бытовых и аналогичных помещениях. Отличается от обычных УЗО тем, что сочетает защиту от утечек и перегрузок в одном корпусе — снижает количество элементов в щите и уменьшает вероятность ошибки при подключении.

Преимущества

• Объединяет два функционала — автомат и УЗО — в одном устройстве, экономя место в щите.
• Тип А обеспечивает защиту от современных видов утечек, включая импульсные, которые не ловят старые модели типа AC.
• Электромагнитный расцепитель с характеристикой C надёжно срабатывает при пусковых токах, характерных для ламп, насосов и компрессоров.
• Физически невозможно подключить устройство неправильно — полярность L/N жестко задана конструкцией.
• Индикатор состояния (при наличии) позволяет визуально определить причину отключения — перегрузка или утечка.

Ограничения применения

• Не применяется в сетях постоянного тока (DC) — только для переменного тока 50 Гц.
• IP20 не допускает установку вне закрытых щитов — нельзя монтировать в сырых или пыльных местах без дополнительной защиты.
• Не подходит для защиты мощных промышленных машин с токами выше 20 А — требуются более мощные автоматы.
• Не имеет функции дистанционного управления — только ручное включение/выключение.
• Не рекомендуется для цепей с высокими помехами (например, частотные преобразователи) без дополнительных фильтров — возможны ложные срабатывания.

Примеры использования

• Защита группы розеток в ванной комнате — предотвращает удар током при работе фена или стиральной машины.
• Автоматизация освещения и розеток в гараже — защищает от утечек при использовании сварочного аппарата или зарядки инструмента.
• Щит в офисе — защита серверов, принтеров и компьютеров, чувствительных к импульсным утечкам.
• Подключение теплого пола или водонагревателя — где важна быстрая реакция на утечку даже при слабом токе.

Практические советы

• Проверяйте маркировку на корпусе перед установкой: убедитесь, что указан тип А, 20 А, 100 мА — это ключевые параметры для вашего случая.
• После монтажа обязательно нажмите кнопку «Т» (тест) — устройство должно отключиться. Если нет — проверьте подключение или замените аппарат.
• Не используйте АД-063Про в качестве главного автомата в щите — он не рассчитан на всю нагрузку дома. Лучше применять его как групповой.
• При замене старого УЗО+автомата на один АД-063Про — учтите, что ширина 3,5 модуля может потребовать переупаковки других элементов в щите.
• Для зон с высокой влажностью (бассейны, баня) выбирайте устройства с IP44 и выше — этот модель не подходит.
