Дифференциальные автоматы 2P, 20A, Idn-300mA, тип A - 7000622 Legrand

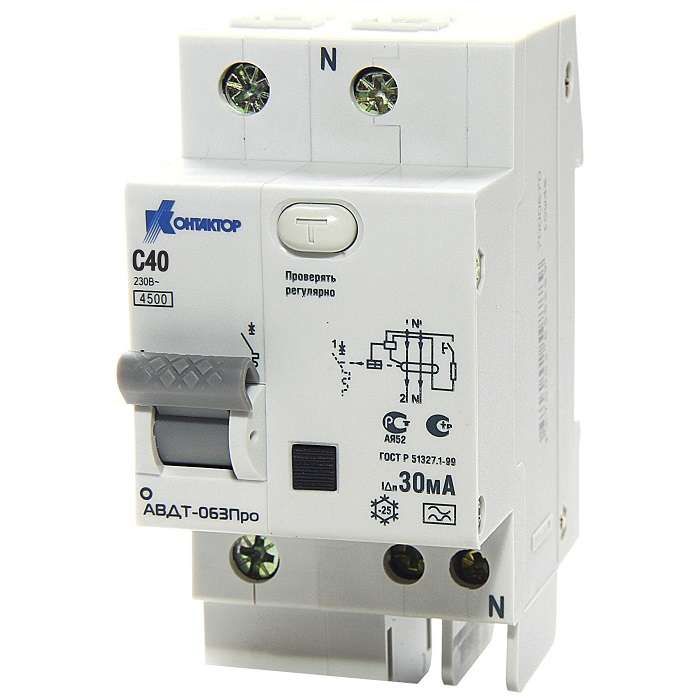

Автоматический выключатель дифференциального тока АД-063Про — устройство для защиты людей и оборудования от поражения электрическим током и перегрузок в однофазных сетях. Бренд Контактор Ульяновск выпускает эту модель в серии RCBO, сочетая функции обычного автомата и устройства защитного отключения (УЗО) в одном корпусе. Артикул 7000622 соответствует стандартному решению для жилых и промышленных объектов.

Назначение и область применения

Автоматический выключатель дифференциального тока АД-063Про защищает от утечек тока (дифференциальных токов) и перегрузок в цепях переменного тока. Подходит для установки на входе групповой линии, где есть риск поражения током — например, в ванных комнатах, кухнях, на открытых площадках, в мастерских. Также применяется в системах питания станков, насосов, освещения и другого оборудования с возможностью возникновения импульсных утечек.

Технические характеристики

• Номинальный ток: 20 А — максимальный постоянный ток, который выдерживает устройство без срабатывания;
• Дифференциальный ток срабатывания: 300 мА — чувствительность к утечкам; при превышении этого значения автомат отключится;
• Тип дифференциального тока: A — реагирует на переменный ток утечки и импульсный постоянный (например, от частотных преобразователей, светодиодных драйверов);
• Количество полюсов: 2 — защищает фазу и ноль одновременно;
• Напряжение: 230 В — предназначено для однофазных сетей 220–240 В;
• Отключающая способность: 4,5 кА — способность безопасно прервать ток короткого замыкания до этой величины;
• Характеристика теплового/электромагнитного расцепителя: C — срабатывает при перегрузке в 5–10 крат от номинала, подходит для нагрузок с пусковыми токами (двигатели, лампы накаливания);
• Ширина: 3,5 модуля — занимает место на DIN-рейке, совместим со стандартными щитами;
• Частота: 50 Гц — оптимизирован для российской сети;
• Степень защиты: IP20 — защищён от прикосновений пальцев, но не от воды и пыли; требует установки внутри закрытого щита;
• Климатическое исполнение: УХЛ3 — работает при температуре от −25°C до +40°C, допустима повышенная влажность;
• Монтаж: на DIN-рейку 35 мм — стандартный способ для распределительных щитов.

Совместимость и монтаж

АД-063Про устанавливается на стандартную DIN-рейку шириной 35 мм. Для правильного монтажа требуется свободное пространство вокруг устройства — минимум 10 мм с боков для теплоотвода. Подключение проводов выполняется в верхние и нижние зажимы согласно маркировке L/N. Нельзя использовать для трёхфазных цепей. Совместим с любыми щитами, поддерживающими модульную компоновку. Обязательно соблюдать полярность при подключении — фаза и ноль должны быть правильно направлены.

Безопатность и стандарты

Устройство соответствует требованиям ГОСТ Р 51326.1 и IEC 61009-1 для автоматических выключателей дифференциального тока. Применяет электромагнитный расцепитель, что обеспечивает надёжное срабатывание даже при снижении напряжения. Отказ от механического привода исключает возможность случайного включения после отключения — только ручное восстановление.

Преимущества

• Объединяет два функционала — защиту от перегрузок и утечек — в одном устройстве, экономя место в щите;
• Тип А позволяет работать с современной техникой, которая создаёт импульсные утечки (LED-освещение, бытовая электроника, инверторы);
• Надёжная отключающая способность 4,5 кА покрывает большинство бытовых и малых промышленных ситуаций;
• Климатическое исполнение УХЛ3 делает его пригодным для установки в неотапливаемых помещениях (гаражи, подвалы, чердачные щиты).

Ограничения применения

• Не предназначен для трёхфазных сетей — только для 230 В переменного тока;
• IP20 не допускает установку во влажных местах вне щита — нельзя монтировать прямо на стену в бане или на улице;
• Не рекомендуется для цепей с высоким уровнем помех (частотные преобразователи мощностью >5,5 кВт) — возможны ложные срабатывания;
• Не имеет тестовой кнопки для проверки в режиме работы — необходимо периодически проверять внешним тестером или через специальные устройства.

Примеры использования

• Защита группы розеток в ванной комнате;
• Подключение котла, стиральной машины или бойлера в домашней электросети;
• Щит на производственном участке с питанием насосов и конвейеров;
• Освещение на территории с использованием LED-светильников и драйверов с импульсными утечками.

Практические советы

• Выбирая АД-063Про, убедитесь, что ваша группа потребителей не превышает 20 А — иначе будет частое отключение;
• При установке в старый щит проверьте, хватает ли места под 3,5 модуля — некоторые модели имеют плотную компоновку;
• Не используйте этот автомат вместо основного вводного — он не рассчитан на токи выше 20 А и не заменяет главный автомат;
• Проверяйте работу устройства ежемесячно: нажмите кнопку «Тест» (если она есть на аналогичных моделях) или используйте контрольный прибор для измерения утечки;
• При наличии нескольких таких автоматов в щите — убедитесь, что они не находятся рядом с источниками сильных магнитных полей (трансформаторы, двигатели), чтобы избежать ложных срабатываний.
