Выключатель автоматический дифференциального тока АД-063, 4P, 32А, Idn-100mA, тип А | 7000654 Контактор (Legrand)

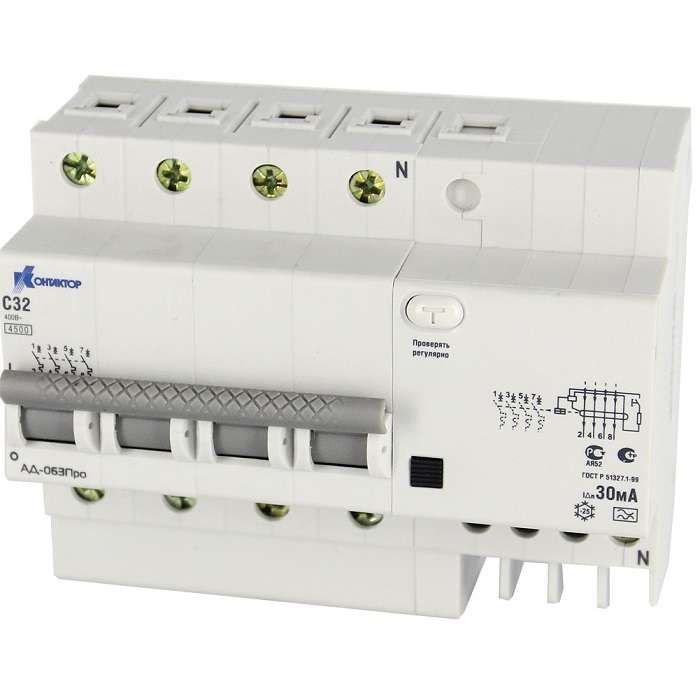

Автоматический дифференциальный выключатель АД-063Про - устройство защиты от утечек тока и перегрузок в сетях переменного тока. Подходит для установки на DIN-рейку в щитах жилых, коммерческих и промышленных объектов. Бренд Контактор Ульяновск, артикул 7000654.

Назначение и область применения

АД-063Про защищает людей от поражения электрическим током при утечках и предотвращает возгорание из-за перегрузок или коротких замыканий. Объединяет функции обычного автомата и устройства защитного отключения (УЗО) в одном корпусе. Применяется в цепях с переменным током частотой 50 Гц, где требуется высокий уровень безопасности - например, в группах розеток, освещении влажных помещений, на производстве с чувствительной электроникой.

Технические характеристики

• Номинальный ток: 32 А - выдерживает постоянную нагрузку до этого значения без отключения
• Дифференциальный ток срабатывания: 100 мА - отключается при утечке тока выше этой величины
• Тип дифференциального тока: A - реагирует на переменный и импульсный ток утечки (например, от современных преобразователей частоты, светодиодных драйверов, компьютеров)
• Количество полюсов: 4 - защищает все фазы и ноль одновременно, подходит для трёхфазных систем с нулевым проводником
• Номинальное напряжение: 400 В - рассчитан на использование в сетях 380/220 В
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить цепь при коротком замыкании с током до 4500 А
• Характеристика расцепителя: C - срабатывает при перегрузке в 5–10 крат от номинала, подходит для бытовой и промышленной нагрузки с умеренным пусковым током (электродвигатели, насосы, светильники)
• Способ монтажа: DIN-рейка - устанавливается на стандартную рейку шириной 35 мм
• Ширина: 6,5 модуля - занимает место в щите, эквивалентное шести с половиной стандартным автоматам
• Степень защиты: IP20 - защищён от прикосновения пальцев и твёрдых предметов, но не от воды и пыли; требует установки внутри закрытого щита
• Род тока: переменный (AC) - не предназначен для работы с постоянным током
• Климатическое исполнение: УХЛ3 - работает при температуре от −25C до +40C, допустима повышенная влажность, подходит для неотапливаемых помещений в средней полосе России

Совместимость и монтаж

АД-063Про совместим со всеми стандартными DIN-рейками типа TS35. Для монтажа достаточно зафиксировать устройство на рейке и подключить входные и выходные провода: три фазы (L1, L2, L3), ноль (N) и заземление (PE) - последнее не проходит через аппарат, а подводится отдельно к шине. Нельзя использовать в однофазных цепях без подключения всех четырёх полюсов - это нарушит работу дифзащиты. Монтаж выполняется при отключенном питании. После установки проверьте работоспособность кнопкой «Т» (тест).

Безопасность и стандарты

АД-063Про соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ IEC 61009-2-2. Соответствие типу A обеспечивает надёжную защиту от импульсных утечек, характерных для оборудования с выпрямителем - таких как ИБП, инверторы, LED-драйверы. Отключение происходит менее чем за 0,3 секунды при достижении порога 100 мА.

Преимущества

• Объединение двух функций (автомат + УЗО) снижает количество элементов в щите и упрощает обслуживание
• Тип A позволяет применять устройство в современных условиях с большим количеством электроники
• Максимальная отключающая способность 4,5 кА обеспечивает безопасность даже при серьёзных авариях
• Конструкция с ручным приводом даёт четкий визуальный индикатор положения (вкл/выкл)
• Серия RCBO (Residual Current Breaker with Overcurrent protection) - международный стандарт качества для комбинированных устройств

Ограничения применения

• Не применяется в цепях постоянного тока (DC)
• Не предназначена для открытой установки - IP20 не защищает от влаги и пыли
• Не рекомендуется для защиты мощных двигателей с очень высокими пусковыми токами (более 10×Iн); лучше выбрать тип D
• Не подходит для систем IT (с изолированной нейтралью) - требуют других решений
• При использовании в трехфазной сети с несимметричной нагрузкой возможны ложные срабатывания - необходимо соблюдать баланс фаз

Примеры использования

• Защита группы розеток в мастерской с электроинструментом и сварочным аппаратом
• Щитовая группа на производственной линии с ЧПУ-станками и сервоприводами
• Распределительный щит торгового центра - защита освещения и точек питания
• Подключение теплового насоса или инверторного кондиционера - благодаря типу A эффективно реагирует на импульсы от преобразователя

Практические советы

• При замене старого УЗО+автомата на АД-063Про учтите ширину 6,5 модуля - возможно потребуется перераспределение места в щите
• Проверяйте целостность заземления перед первым запуском - без него дифзащита не будет работать должным образом
• Тестируйте устройство кнопкой «Т» ежемесячно - это обязательное условие безопасности
• Не используйте этот автомат для защиты цепей с высоким уровнем помех (например, рядом с частотниками) - если есть ложные срабатывания, проверьте качество проводки и экраны кабелей
• Для больших объектов с несколькими контурами рекомендуется ступенчатая схема: АД-063Про на вводе + более чувствительные УЗО (10 мА) на оконечных участках
