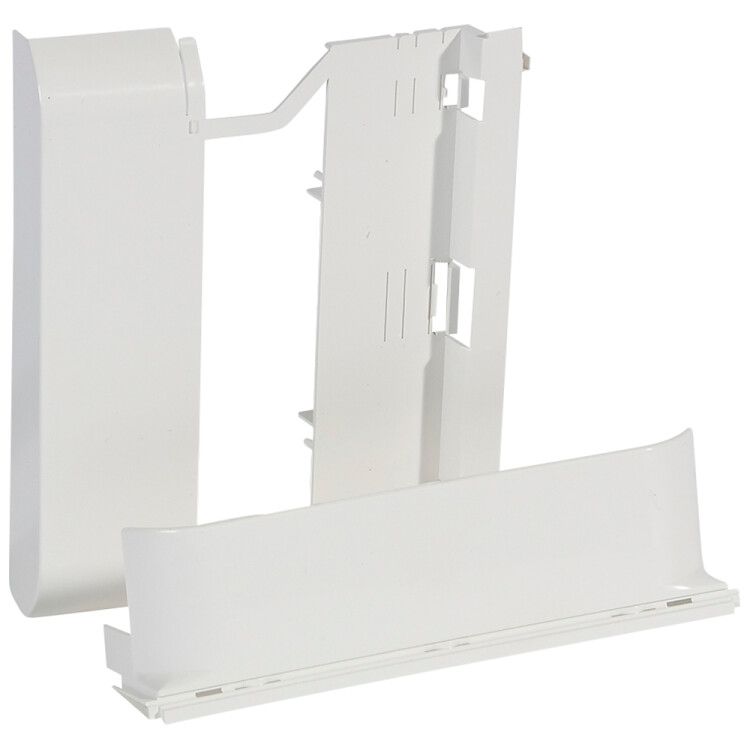

Блок выдвижной 6мод. для монтаж. коробки Mosaic Leg 031709 Legrand

Панель выдвижная 6 модулей H20 от Legrand — компактное решение для организации внутренней проводки в распределительных щитах, где важна доступность устройств при ограниченном пространстве. Артикулы 031709 и 31709 относятся к серии DLP и предназначены для установки автоматических выключателей, УЗО и других модульных аппаратов.

Назначение и область применения

Панель выдвижная 6 модулей H20 используется для удобного обслуживания коммутационной аппаратуры в электрощитах. Её можно выдвигать наружу, чтобы получить свободный доступ к зажимам и кнопкам — особенно полезно при работе в тесных шкафах или при частых проверках. Подходит для жилых домов, офисов, промышленных объектов и систем автоматизации, где требуется быстрый доступ к защитным устройствам.

Технические характеристики

• Количество модулей: 6 — позволяет установить до шести стандартных модульных устройств (например, автоматические выключатели, УЗО, реле)
• Высота: 20 мм — минимальная высота корпуса, обеспечивает компактную сборку
• Глубина: 75 мм — оптимальна для монтажа в типовых щитах без перегрузки по глубине
• Материал: пластик — устойчив к механическим воздействиям, не проводит ток, не требует специального ухода
• Цвет: 9003 (серый) — соответствует стандартному цвету электрооборудования, легко сочетается с другими элементами щита
• Метод крепления: стандартный — фиксируется на DIN-рейке с помощью защелок, совместим со всеми распространенными рейками

Совместимость и монтаж

Панель выдвижная 6 модулей H20 совместима с любыми модульными устройствами, соответствующими стандарту EN 60947-2/EN 60898. Крепится на DIN-рейку шириной 35 мм. Для монтажа достаточно зафиксировать её на рейке до характерного щелчка. Выдвижной механизм работает плавно, без люфтов. Обязательно учитывайте, что при полностью выдвинутой панели потребуется минимум 75 мм свободного пространства перед щитом — иначе она не сможет выйти полностью.

Преимущества

• Удобство сервиса: возможность работы с оборудованием без демонтажа щита
• Экономия места: малая высота (20 мм) позволяет использовать вертикальное пространство эффективнее
• Надежная фиксация: прочный пластиковый корпус и надежные защелки исключают случайное выпадение
• Совместимость с серией DLP: все элементы серии проходят единые тесты на долговечность и безопасность

Ограничения применения

• Не предназначен для наружной установки — материал не имеет защиты от осадков и УФ-излучения
• Не рассчитана на установку крупногабаритных устройств (например, контакторов с внешними катушками), которые выходят за рамки 6 модулей
• Не рекомендуется применять в средах с постоянными вибрациями без дополнительной амортизации — возможен износ механизма выдвижения

Примеры использования

• Щит управления насосной станцией — для быстрой замены теплового реле
• Распределительный щит квартиры — для диагностики и тестирования УЗО без вскрытия всей панели
• Автоматизация цехового оборудования — когда необходимо часто перенастраивать защиту
• Обслуживание систем освещения в общественных зданиях — для оперативного включения/выключения групп нагрузки

Практические советы

• Перед монтажом проверьте, что глубина вашего щита позволяет выдвинуть панель полностью — минимум 75 мм свободного пространства спереди
• Используйте панель только с устройствами, установленными на DIN-рейке; не крепите провода напрямую к корпусу
• При использовании в условиях повышенной запыленности периодически протирайте направляющие механизмы — это продлит срок службы выдвижного блока
• Артикулы 031709 и 31709 — это один и тот же продукт, различаются только формат номера. Убедитесь, что заказываете нужный вариант для вашей системы учета
