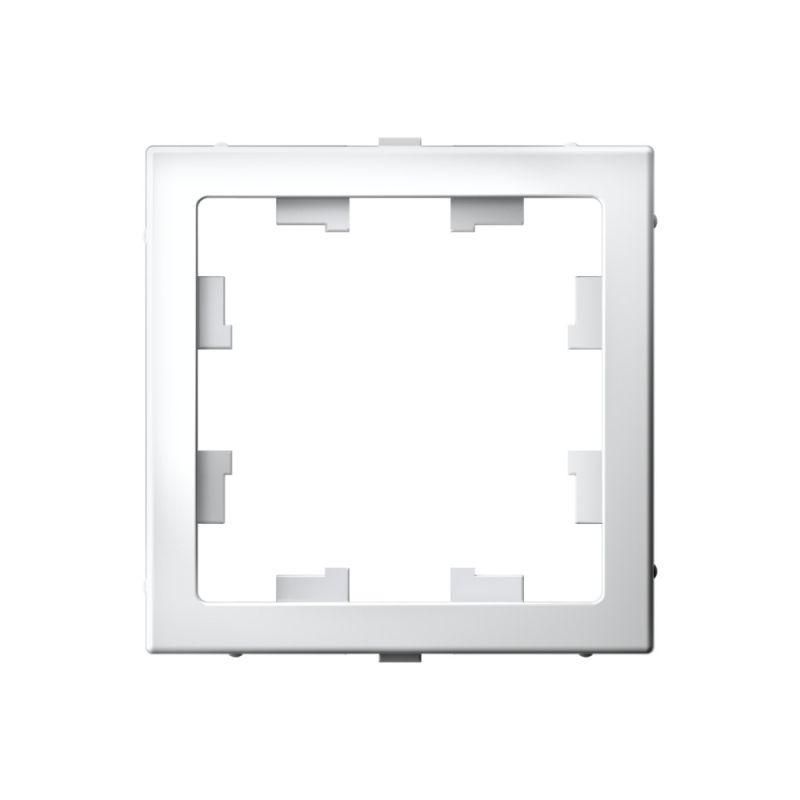

Адаптер ArtGallery для функции AtlasDesign бел. SE GAL000108 APC

Адаптер для функции AtlasDesign, белый, SE от Systeme Electric - компактный переходник, позволяющий совмещать модули старой серии AtlasDesign с новой серией ArtGallery. Артикул gal000108 подходит для замены или расширения систем управления в условиях, где важна гигиена, долговечность и эстетика.

Назначение и область применения

Адаптер для функции AtlasDesign, белый, SE предназначен для физического и электрического соединения устройств серии AtlasDesign с корпусами и панелями серии ArtGallery. Это позволяет использовать существующие кнопки, переключатели и индикаторы AtlasDesign на новых панелях ArtGallery без полной замены оборудования. Подходит для обновления панелей управления на оборудовании в пищевой, медицинской, фармацевтической промышленности, а также в зонах с высокими требованиями к чистоте - например, в лабораториях, цехах с частой мойкой или общественных помещениях.

Технические характеристики

• Тип изделия: адаптер
• Количество секций: 1
• Габаритные размеры: 71×71×12 мм
• Цвет: белый (RAL 9003)
• Материал лицевой панели: ABS-пластик с ионами серебра
• Диагональ клавиши: 97 мм
• Ширина тонкой рамки: 5,5 мм
• Гарантийный срок: 60 месяцев (5 лет)

Совместимость и монтаж

Адаптер для функции AtlasDesign, белый, SE устанавливается вместо стандартного элемента панели ArtGallery. Он имеет те же посадочные отверстия и крепёжные точки, что и оригинальные модули ArtGallery - поэтому не требует доработки корпуса. Совместим с любыми функциями серии AtlasDesign: кнопками, переключателями, световыми индикаторами. Для установки достаточно зафиксировать адаптер в панель ArtGallery стандартным способом - он плотно садится на штыревые контакты и механически фиксируется. Нет необходимости в дополнительных крепёжах или проводах - все соединения передаются через контактную группу.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электрооборудования в бытовых и промышленных условиях. Материал ABS-пластика устойчив к УФ-излучению и механическим повреждениям, что снижает риск трещин и выцветания при длительном использовании. Антибактериальная технология с ионами серебра не содержит токсичных веществ и безопасна для людей и окружающей среды. Гарантия 5 лет подтверждает соответствие нормам надёжности EN/IEC 60947-5-1.

Преимущества

• Антибактериальный пластик с ионами серебра - снижает рост бактерий на поверхности, особенно важно в местах с частым контактом рук.
• Тонкая рамка 5,5 мм - минимизирует визуальные границы между элементами, создаёт единый, современный вид панели.
• Отсутствие перегородок внутри адаптера - обеспечивает равномерное распределение нагрузки и исключает заедание механизмов.
• Высокая прочность ABS-пластика - устойчив к царапинам, химическим моющим средствам и температурным колебаниям.
• Подтверждённый промышленный дизайн - награждён премией Минпромторга 2023 года за оптимальное сочетание формы, функции и эргономики.

Ограничения применения

Адаптер для функции AtlasDesign, белый, SE работает только с модулями серии AtlasDesign и панелями ArtGallery. Не поддерживает подключение к другим брендам или устаревшим сериям Systeme Electric вне этих двух. Не предназначен для установки во взрывоопасных зонах или в условиях постоянного воздействия открытого пламени. Температурный режим ограничен рабочим диапазоном материалов - не рекомендуется использование ниже –25C и выше +60C.

Примеры использования

• Обновление панели управления на конвейере в пищевом цехе - сохраняются старые кнопки AtlasDesign, новые панели ArtGallery обеспечивают гигиеничность и легкую очистку.
• Реконструкция медкабинета: адаптер позволяет заменить устаревшие панели на более стильные ArtGallery, сохранив работоспособность уже установленных переключателей.
• Модернизация автоматических линий в фармацевтике - где требуется одновременно соблюдать стандарты чистоты и экономить на замене всего оборудования.

Практические советы

• Перед установкой проверьте, что ваша функция AtlasDesign имеет стандартную диагональ 97 мм - иначе адаптер не будет совпадать по форме.
• Учитывайте глубину 12 мм: при сборке панели убедитесь, что внутренние компоненты не задевают адаптер.
• Не используйте агрессивные растворители для очистки - достаточно влажной ткани с нейтральным мылом. Абсолютно запрещено применение ацетона или спирта.
• При заказе нескольких единиц - закупайте сразу весь необходимый комплект. Цвет RAL 9003 может иметь незначительные оттенки между партиями, хотя они не влияют на работу.
