АДАПТЕР ATLASDESIGN 45 АЛЮМИНИЙ - ATN000308 APC

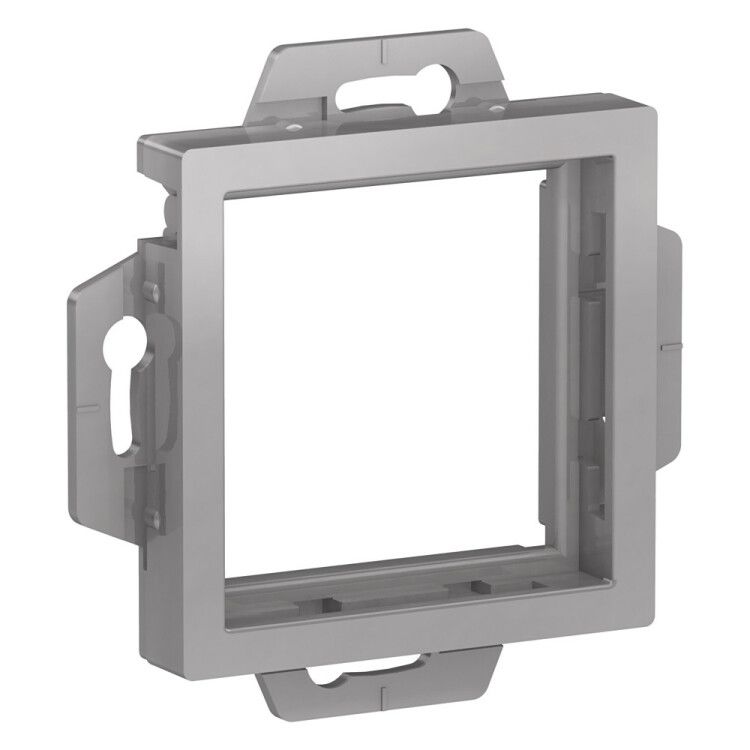

Адаптер 45 алюминий от Systeme Electric (артикул atn000308) предназначен для установки модульных механизмов размером 45×45 мм в рамки серии AtlasDesign, обеспечивая совместимость между компонентами разных серий. Материал корпуса - термопласт, внешний вид - матовый алюминий (RAL 7047), что позволяет интегрировать адаптер в современные интерьеры без визуального диссонанса.

Назначение и область применения

Адаптер 45 алюминий используется для перехода от стандартной рамки серии AtlasDesign к механизму любого другого производства, имеющему габариты 45×45 мм. Это особенно актуально при реконструкциях, когда необходимо заменить старые элементы на новые, сохранив существующую фурнитуру. Применяется в жилых, офисных и промышленных объектах там, где важна эстетика и совместимость оборудования.

Технические характеристики

• Тип изделия: адаптер
• Габаритные размеры: 71 × 71 × 12,1 мм
• Материал корпуса: термопласт (ABS-пластик)
• Цвет: матовый алюминий (RAL 7047)
• Степень защиты: IP20 - защита от доступа пальцами и твердыми предметами более 12 мм; не предназначена для влагозащиты
• Способ монтажа: скрытый - монтируется внутрь рамки AtlasDesign
• Тип крепления: винтовое - фиксируется болтами через боковые отверстия
• Содержание галогенов: отсутствует - соответствует экологическим требованиям RoHS
• Обработка поверхности: матовая - снижает блики, маскирует следы эксплуатации

Совместимость и монтаж

Адаптер 45 алюминий совместим исключительно с рамками серии AtlasDesign. Он не работает с другими сериями, даже если они имеют аналогичный форм-фактор. Для установки:

• Удалите лицевую панель рамки AtlasDesign.
• Вставьте адаптер внутрь до щелчка - он защелкивается по периметру.
• Закрепите его двумя винтами через предварительно просверленные отверстия в стенках рамки.
• Установите механизм 45×45 мм (например, выключатель, розетку, модуль автоматики) прямо на адаптер.

Не используйте силу при установке - пластик хрупкий при перекосах. Габариты адаптера позволяют использовать его только в стандартных глубоких рамках AtlasDesign, не подходят для узких или угловых вариантов.

Безопасность и стандарты

Изделие изготовлено из галоген-free материала и соответствует нормам RoHS. Степень защиты IP20 гарантирует безопасную работу внутри закрытых распределительных коробок и настенных рамок, но не допускает использование во влажных помещениях, на улице или в местах с риском попадания воды и пыли.

Преимущества

• Эстетично сочетается с рамками AtlasDesign благодаря цвету RAL 7047 и матовой поверхности.
• Устойчив к механическим повреждениям - материал ABS не царапается при регулярном использовании.
• Поддерживает долгосрочную эксплуатацию без изменения формы или цвета под воздействием света.
• Решает проблему совместимости без необходимости менять всю систему управления.

Ограничения применения

• Не применяется вне рамок AtlasDesign - не является самостоятельным корпусом.
• Не рассчитан на влажные среды - IP20 недостаточно для кухонь, ванных комнат, подвалов.
• Не подходит для механизмов крупнее 45×45 мм - например, для удвоенных модулей или устройств с шириной 58 мм.
• Не совместим с рамками других серий, даже если они кажутся одинаковыми внешне.

Примеры использования

• Замена устаревшего выключателя Legrand на новый механизм Siemens в уже установленной рамке AtlasDesign.
• Добавление модуля Wi-Fi-розетки в домашнюю систему управления, где все остальные элементы - AtlasDesign.
• Модернизация панели управления на производстве без замены всей системы крепления.

Практические советы

• Перед покупкой проверьте точный размер механизма - некоторые производители указывают “45 мм” условно, реальный размер может быть 46–47 мм.
• При монтаже затягивайте винты равномерно - перекос вызывает трещины в пластике.
• Не используйте адаптер в качестве основного корпуса - он не имеет собственной защиты от ударов и нагрузок.
• Если нужна защита от влаги - выбирайте другие решения: герметичные рамки с IP54/IP65.
• Адаптер 45 алюминий от Systeme Electric легко найти в наличии - артикул atn000308 стандартизирован в каталогах SE (Потенциал).
