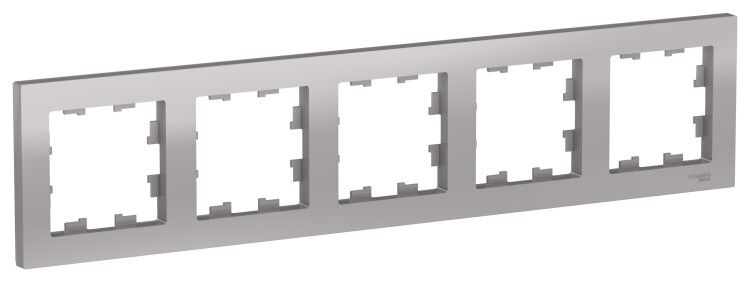

Рамка пятипостовая AtlasDesign алюминий, универсальная, 5 постов Systeme Electric ATN000305

Рамка 5-постовая универсальная алюминий SE - это элемент для скрытой установки пяти электроустановочных устройств в стену, совместимый с модулями серии AtlasDesign. Бренд Systeme Electric предлагает эту рамку как часть решения для современных интерьерах с акцентом на эстетику и надежность. Артикул atn000305 обеспечивает точную замену оригинальных компонентов.

Назначение и область применения

Рамка 5-постовая универсальная алюминий SE предназначена для фиксации пяти одиночных или комбинированных модулей - выключателей, розеток, термостатов, кнопок управления. Подходит для внутренней установки в стены с подготовленными нишами. Применяется в жилых домах, офисах, общественных зданиях и объектах коммерческой недвижимости, где важна чистая линия и единый стиль исполнения.

Технические характеристики

• Количество постов: 5
• Количество модулей: 5 (по одному на каждый пост)
• Монтажная высота: 56 мм
• Способ монтажа: скрытый (заподлицо)
• Тип крепления: защелкивание - фиксация происходит без винтов
• Материал корпуса: ABS-пластик (не содержит галогенов)
• Поверхность: матовый пластик с глянцевым покрытием
• Цвет: имитация алюминия
• Степень защиты: IP20 - защита от доступа пальцев и твердых предметов >12 мм, не защищена от воды
• Ударопрочность: IK05 - выдерживает удар энергией до 0,5 Дж (соответствует легкому механическому воздействию)
• Оrientация монтажа: горизонтальная и вертикальная - можно устанавливать как в обычной, так и в повёрнутой ориентации

Совместимость и монтаж

Рамка 5-постовая универсальная алюминий SE совместима исключительно с модулями серии AtlasDesign от Systeme Electric. Для монтажа требуется предварительно установленная коробка глубиной не менее 40 мм. Крепление осуществляется за счет четырех защелок на задней стороне рамки - они фиксируются в боковые выступы монтажной коробки. После установки модулей рамка плотно прилегает к стене, образуя бесшовный вид. Монтаж возможен как в бетонных, так и в гипсокартонных перегородках с использованием подходящих монтажных коробок.

Безопасность и стандарты

Изделие соответствует требованиям безопасности EN 60669-1 и EN 60529. Степень защиты IP20 делает её пригодной только для сухих помещений внутри зданий. Наличие галогенов исключено - материал безопасен при возгорании и соответствует экологическим нормам RoHS.

Преимущества

• Эстетичный внешний вид: глянцевое покрытие на матовой основе создаёт эффект металлической отделки без реального металла
• Устойчивость к царапинам: ABS-пластик сохраняет внешний вид даже после частого контакта
• Универсальная ориентация: позволяет размещать рамку как в классическом, так и в вертикальном формате - удобно для нестандартных решений
• Легкий монтаж: система защелок снижает время установки и исключает необходимость в инструменте
• Совместимость с сериями: гарантирует правильную работу с другими элементами AtlasDesign

Ограничения применения

• Не предназначен для наружного использования - IP20 не защищает от влаги
• Не совместим с модулями других серий (например, Unica, Luminus, Proxima)
• Не рекомендуется для мест с высокой вероятностью механических ударов - IK05 не выдерживает сильных нагрузок
• Требует точного соблюдения размеров монтажной коробки: отклонение более +-1 мм может вызвать перекос или плохую фиксацию

Примеры использования

• Панель управления в кабинете: 2 выключателя света + 2 розетки + клавишный переключатель
• Зона отдыха: 3 розетки + 1 USB-модуль + 1 регулятор освещения
• Производственный участок: 5 кнопок аварийной остановки (при условии, что сами модули имеют нужную степень защиты)
• Современный интерьер: вертикальная установка для минимализма - все устройства расположены в один столбец

Практические советы

• Перед монтажом проверьте, чтобы монтажная коробка была точно выровнена - иначе рамка будет перекошена
• Не используйте силу при установке: защелки хрупкие, избыточное давление может сломать их
• Если планируете использовать розетки с заземлением - убедитесь, что коробка имеет контакт для PE-проводника
• При замене старой рамки - удалите остатки раствора или штукатурки из ниши, иначе новая рамка не сядет заподлицо
• Артикул atn000305 - единственный номер для заказа именно этой модели; другие цвета или формы требуют другого артикула
