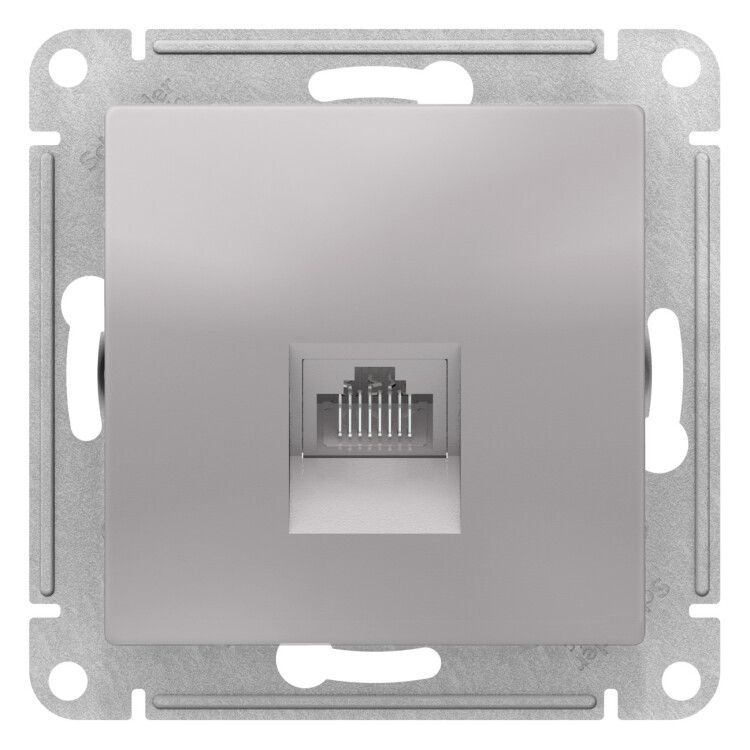

Механизм розетки компьютерной ATLAS DESIGN RJ45 алюм. SchE ATN000383 APC

Розетка компьютерная RJ45 кат.5E механизм алюминий SE от Systeme Electric - это компактный модульный элемент для скрытой установки в стену, обеспечивающий надёжное подключение сетевых устройств через интерфейс RJ45 категории 5E. Артикул atn000383 соответствует серии AtlasDesign и рассчитан на использование в офисных и административных помещениях.

Назначение и область применения

Розетка компьютерная RJ45 кат.5E механизм алюминий SE предназначена для подключения Ethernet-устройств - компьютеров, IP-камер, телефонов VoIP, принтеров и других оборудования, работающих по локальной сети. Подходит для монтажа в стены жилых, офисных и общественных зданий. Используется там, где требуется эстетичный и защищённый доступ к сети без внешних проводов.

Технические характеристики

• Тип разъёма: RJ45, категория 5E - обеспечивает передачу данных со скоростью до 1 Гбит/с
• Количество разъёмов: один
• Номинальный ток: 0,35 А - допустимо только для слаботочных сигналов, не для питания!
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от воды и пыли
• Материал корпуса: ABS-пластик - устойчив к механическим повреждениям и УФ-излучению
• Цвет: матовый алюминий - сочетается с современными рамками и декором
• Габариты: 71×71×38 мм - совместим с типовой монтажной коробкой 60–70 мм
• Направление выхода кабеля: наклонное - снижает нагрузку на контактную группу
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C
• Нормативный документ: ФЕАТ.434620.053 ТУ

Совместимость и монтаж

Розетка компьютерная RJ45 кат.5E механизм алюминий SE устанавливается в стандартную монтажную коробку глубиной не менее 40 мм. Крепится двумя способами: распорными лапками и винтами - обеспечивает плотную фиксацию даже в хрупких материалах. Механизм совместим с любыми лицевыми рамками серии AtlasDesign. Сальник в комплекте позволяет герметично ввести кабель UTP Cat.5E. Подключение осуществляется через клеммы типа “push-in” - без инструментов, но требует правильной расцветки жил по TIA/EIA-568B.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для слаботочных систем. Номинальный ток 0,35 А указывает, что розетка не предназначена для подачи электроэнергии - только для передачи сигнала. Применение с питанием PoE (Power over Ethernet) возможно, но только при условии, что суммарная мощность не превышает 17,5 Вт (0,35 А × 50 В). Для высоких мощностей используйте отдельные силовые розетки.

Особенности конструкции

Механизм имеет усиленные монтажные лапки, предотвращающие перекос при закручивании винтов. Лицевая панель выполнена из прочного ABS-пластика с матовым покрытием - не бликует, не царапается легко. Конструкция не содержит металлических контактов внутри разъёма - все контакты выполнены из медного сплава с никелевым покрытием, что гарантирует долгую работу без окисления.

Преимущества

• Эстетика: матовый алюминиевый цвет гармонирует с современной отделкой
• Надёжность: усиленные лапки и качественный пластик исключают деформацию при монтаже
• Удобство: наклонный выход кабеля снижает риск обрыва жил
• Совместимость: полностью совпадает с другими изделиями серии AtlasDesign
• Комплектность: всё необходимое в одной коробке - механизм, накладка, сальник

Ограничения применения

• Не использовать в условиях повышенной влажности, на улице или в сырых помещениях - IP20 не защищает от воды
• Запрещено подключать устройства с потреблением выше 17,5 Вт - возможен перегрев контактов
• Не применять с кабелями ниже категории 5E - потеря качества связи
• Не устанавливать рядом с источниками сильных ЭМИ - например, возле трансформаторов или сварочных аппаратов
• Содержит галогены - не рекомендуется для помещений с особыми экологическими требованиями

Примеры использования

• Подключение рабочего места сотрудника в офисе
• Монтаж в учебном классе для подключения терминалов
• Установка в номере гостиницы для доступа к интернету
• Подключение IP-камеры в коридоре с использованием PoE
• Обустройство серверной комнаты для коммутационных шнуров

Практические советы

• Перед монтажом проверьте внутренний диаметр монтажной коробки - он должен быть минимум 60 мм
• При подключении кабеля Cat.5E соблюдайте порядок жил: бело-оранжевый, оранжевый, бело-зелёный, синий, бело-синий, зелёный, бело-коричневый, коричневый
• Не затягивайте винты слишком сильно - можно повредить пластиковую основу
• Если используется PoE, убедитесь, что ваш коммутатор поддерживает нужную мощность
• Для многоквартирных домов лучше выбирать модели с сальником - они легче запечатываются от пыли
• Розетка RJ45 кат.5E механизм алюминий SE не заменяет силовую розетку - всегда разделяйте питание и данные
