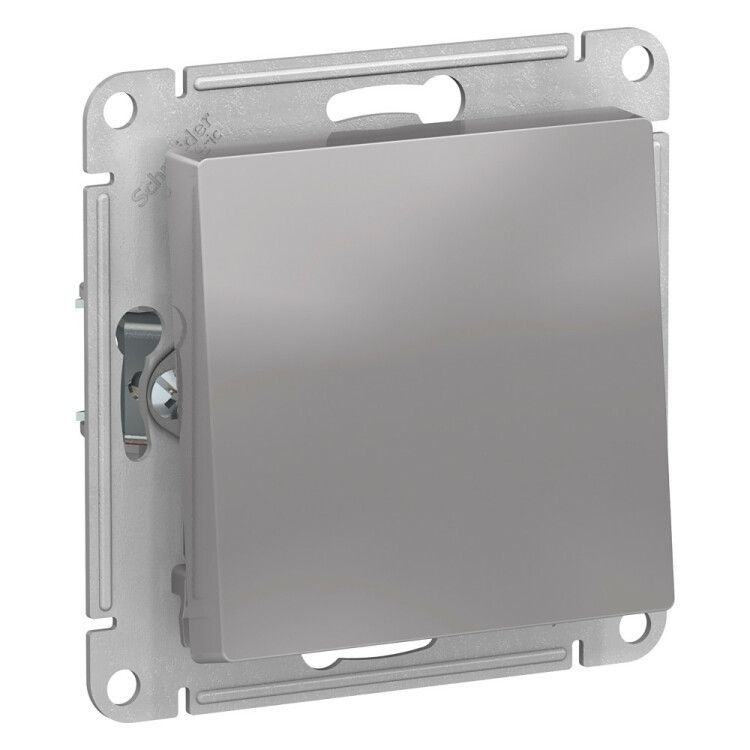

Переключатель одноклавишный ATLASDESIGN схема 6 10АХ механизм алюминий - ATN000361 APC

Переключатель проходной 1-клавишный Systeme Electric артикула atn000361 - это механизм для управления освещением из двух мест, подходящий для скрытой установки в бытовых и коммерческих помещениях. Продукт серии AtlasDesign сочетает надёжную механику, минимализм дизайна и совместимость со стандартными монтажными коробками.

Назначение и область применения

Переключатель проходной 1-клавишный Systeme Electric используется там, где требуется включение и выключение одного источника света из двух разных точек - например, в длинном коридоре, на лестнице между этажами или в спальне у входа и у кровати. Это классическое решение для систем «проходного управления». Подходит для работы в сети 220–250 В переменного тока с нагрузкой до 10 А. Механизм предназначен исключительно для внутренней установки в стеновые коробки, поэтому не применяется во влажных или открытых помещениях.

Технические характеристики

• Номинальное напряжение: 220 В (рабочий диапазон до 250 В)
• Номинальный ток: 10 А
• Тип управления: одноклавишный, механический
• Схема подключения: переключатель на два направления (проходной)
• Способ монтажа: скрытый, в монтажную коробку
• Способ подключения: винтовые клеммы
• Габариты: 40×71×71 мм
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от воды и пыли
• Материал корпуса: ABS-пластик
• Отделка: матовая поверхность, имитация алюминия
• Подсветка: отсутствует
• Количество модулей: 0 - требует внешнюю рамку для завершения монтажа
• Состав: без галогенов

Совместимость и монтаж

Механизм atn000361 совместим с любыми стандартными монтажными коробками глубиной от 40 мм и диаметром отверстия 68–72 мм. Для полноценной установки необходима отдельная декоративная рамка серии AtlasDesign - сам механизм является лишь внутренним элементом. Крепление осуществляется через усиленные винтовые лапки, которые плотно фиксируются в коробке при затяжке винтов. Подключение проводов - только винтовое: жилы зачищаются на 8–10 мм, плотно зажимаются без перегибов. Не допускается использование многожильных проводов без оконцовки. Работает только в паре с другим аналогичным проходным переключателем.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для бытовых электроустановок. Степень защиты IP20 обеспечивает безопасность от случайного контакта с токоведущими частями, но не предназначено для помещений с повышенной влажностью (ванная, баня, бассейн). Отсутствие подсветки снижает риск возникновения паразитных токов в светодиодных лампах. Сертифицирован в рамках европейских норм IEC 60669.

Преимущества

• Усиленные монтажные лапки обеспечивают прочную фиксацию даже в старых или слегка повреждённых коробках
• ABS-пластик устойчив к царапинам и длительному воздействию УФ-излучения - сохраняет внешний вид при длительной эксплуатации
• Матовая отделка не оставляет следов от пальцев и легко моется
• Совместимость с широкой линейкой рамок AtlasDesign позволяет легко заменить или обновить дизайн без замены механизма
• Производство Systeme Electric гарантирует долгую службу и соответствие оригинальным спецификациям Schneider Electric

Ограничения применения

• Не работает самостоятельно - обязательно нужен второй проходной переключатель в цепи
• Не подходит для установки во влажных помещениях из-за IP20
• Не имеет подсветки - невозможно определить положение клавиши в темноте
• Требует внешней рамки - не является готовым изделием без неё
• Не рассчитан на управление мощностями выше 2,2 кВт (при 220 В)
• Несовместим с умными системами автоматизации без дополнительных реле

Примеры использования

• Лестница между первым и вторым этажом - включение света у входа и выключение у верха
• Коридор длиной более 5 метров - управление светом с обоих концов
• Спальная комната - выключение света у кровати после того, как он был включен у двери
• Частные дома и квартиры с планировкой «длинная комната + несколько выходов»

Практические советы

• При монтаже проверьте глубину коробки - механизм требует минимум 40 мм свободного пространства
• Зачищайте провода точно на 8–10 мм; слишком длинные жилы могут вызвать замыкание
• Используйте только медные провода сечением 1,5–2,5 мм2 - большие сечения не войдут в клемму
• Если планируете менять стиль интерьера - выбирайте рамку AtlasDesign заранее, чтобы она совпадала по цвету и фактуре
• Не используйте этот механизм в качестве обычного выключателя - он не разрывает цепь полностью, а меняет её маршрут
• Проверяйте совместимость с LED-лампами: некоторые модели могут мерцать при использовании с проходными переключателями без нулевой линии
