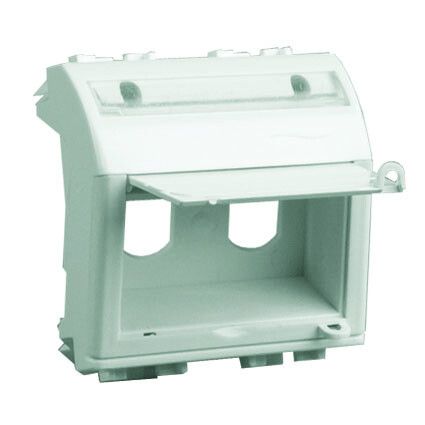

Адаптер для 2-оптоволокон. разъемов. белый. 2мод. | 76615B DKC ДКС

Адаптер для двух оптоволоконных разъемов типа ST, белый, 2 модуля от DKC (ДКС) - компактный элемент для организации точек подключения оптоволоконного кабеля в пассивных распределительных системах. Артикул 76615b предназначен для монтажа в стеновые или настольные корпуса с скрытой установкой, обеспечивает быстрое и надежное соединение разъемов ST.

Назначение и область применения

Адаптер для двух оптоволоконных разъемов типа ST, белый, 2 модуля используется для физического соединения двух одноволоконных (Simplex) оптических кабелей с разъемами стандарта ST. Применяется в сетях передачи данных, телекоммуникационных щитах, серверных помещениях, на объектах с высокими требованиями к помехозащищенности. Подходит для коммутационных панелей, patch panels, где требуется плотная укладка в ограниченном пространстве.

Технические характеристики

• Количество модулей: 2 - позволяет установить два отдельных разъема ST в одном корпусе
• Тип разъема: ST (байонетное крепление) - совместим с любыми оптическими переходниками и кабелями с этим типом connector
• Габариты: 43,8 × 46,8 × 19,5 мм - компактный форм-фактор для плотной упаковки
• Материал: пластик - легкий, износостойкий, не проводящий
• Цвет: белый - соответствует стандартному цветовому решению для IT-инфраструктуры
• Степень защиты IP20 - защищает от доступа пальцами и крупными частицами, не предназначена для открытых условий
• Наличие шторок: да - предохраняет внутреннюю часть адаптера от пыли и повреждений при неиспользовании
• Поле для надписи: 6×37 мм - возможность маркировки рабочих мест, портов или цепей
• Климатическое исполнение УХЛ3 - рассчитан на работу в закрытых помещениях с умеренным климатом, температурой от −25C до +40C
• Направление выхода: прямолинейное - кабель выходит параллельно лицевой панели
• Способ монтажа: скрытая установка - встраивается в панели, рамки, короба
• Тип крепления: защелкивание - легко фиксируется в слотах без инструментов
• Содержание галогенов: да - материал содержит хлор, бром и другие галогены, что влияет на условия переработки

Совместимость и монтаж

Адаптер для двух оптоволоконных разъемов типа ST, белый, 2 модуля совместим с панелями и корпусами, имеющими стандартную форму и шаг 43,8 мм. Крепится методом защелкивания - достаточно вставить его в подготовленный слот до характерного щелчка. Монтаж возможен в панели DKC Brava, а также в аналогичные решения других производителей с соблюдением габаритов. Адаптер совместим с продуктом ДКС ST/UPC-Simplex RNFAUSST - можно использовать в одной системе без проблем с механической совместимостью.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутрипомещенческого оборудования. Степень защиты IP20 исключает риск случайного контакта с контактами, однако не защищает от влаги. Галогенный состав материала требует специальной утилизации согласно нормам RoHS и WEEE. Не рекомендуется применение в условиях повышенной влажности, прямого попадания воды или на улице.

Преимущества

• Экономия места: два разъема в одном модуле снижают количество необходимых слотов
• Шторки обеспечивают долгую сохранность оптических поверхностей
• Четкая маркировка через поле для подписи ускоряет обслуживание и диагностику сети
• Фиксация защелкой - монтаж и демонтаж без инструментов, даже в уже собранной панели
• Высокая механическая стабильность при многократных подключениях благодаря качественному байонетному механизму

Ограничения применения

• Не outdoor-установок - IP20 недостаточно для защиты от влаги и пыли вне помещений
• Запрещено использование в средах с постоянным воздействием химических веществ, масел, растворителей
• Не поддерживает двойные (Duplex) разъемы - каждый модуль работает только с одним волокном
• Подходит только для разъемов типа ST - несовместим с SC, LC, FC
• Галогенная основа материала делает невозможным применение в экологически чувствительных зонах (например, медицинские учреждения с жесткими требованиями к выбросам при горении)

Примеры использования

• Объекты связи: распределительные пункты в офисных зданиях, центры сбора данных
• Производство: автоматизация с использованием оптоволоконных каналов между станциями
• Образование: учебные лаборатории по оптическим сетям
• Жилые дома: системы “умный дом” с высокоскоростной оптической связью между этажами

Практические советы

• Перед установкой проверьте посадочные отверстия в панели - они должны точно соответствовать габаритам 43,8×46,8 мм
• При маркировке используйте этикетки, устойчивые к выгоранию - поле имеет глянцевую поверхность, чернила могут смазываться
• Не открывайте шторки руками - лучше использовать специальный инструмент для работы с оптикой, чтобы не повредить торец волокна
• При замене или ремонте всегда отключите питание активного оборудования - хотя адаптер пассивный, напряжение на конце волокна может быть опасным
• Для максимальной надежности сочетайте этот адаптер с другими изделиями серии DKC Brava - одинаковый уровень качества и совместимости всех компонентов
