Адаптер монтажный OptiStart TF-FX-270 для реле TF-...94, TF-...150 | 336144 КЭАЗ

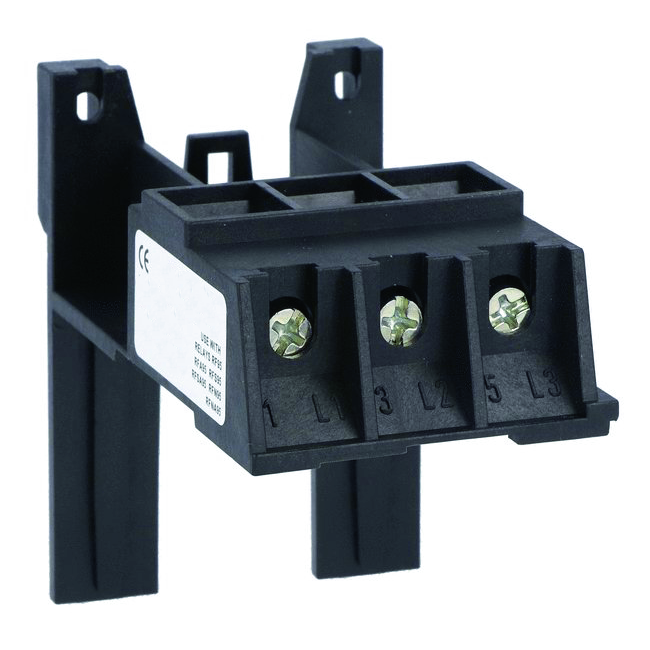

Адаптер монтажный TF-FX-270 для реле TF-...94, TF-...150 КЭАЗ - это компактный крепёжный элемент, предназначенный для установки реле перегрузки серии OptiStart TF на DIN-рейку. Он обеспечивает надёжную фиксацию и правильное расположение устройства, упрощая сборку панелей управления. Артикул 336144 соответствует оригинальному решению от КЭАЗ.

Назначение и область применения

Адаптер монтажный TF-FX-270 для реле TF-...94, TF-...150 КЭАЗ используется исключительно для установки реле перегрузки из серии OptiStart TF на стандартную DIN-рейку шириной 35 мм. Он не является самостоятельным устройством - его задача: правильно зафиксировать реле, чтобы обеспечить доступ к контактам, удобство обслуживания и совместимость с другими элементами коммутационного шкафа. Применяется в системах управления электродвигателями на промышленном оборудовании: насосах, вентиляторах, конвейерах, станках.

Технические характеристики

• Тип изделия: адаптер монтажный
• Количество полюсов: 3 - соответствует трёхполюсным реле перегрузки TF-...94 и TF-...150
• Номинальное напряжение: 690 В - допустимо использование в сетях до этого значения
• Способ монтажа: винтовой - крепится к DIN-рейке с помощью зажимов, не требует сверления
• Степень защиты: IP20 - защищён от прикосновений пальцами и твёрдых предметов >12,5 мм; не предназначен для работы во влажной среде или на открытом воздухе
• Материал корпуса: пластик - устойчив к механическим воздействиям, не проводит ток
• Цвет: черный - стандартизированная окраска для промышленной аппаратуры

Совместимость и монтаж

Адаптер TF-FX-270 для реле TF-...94, TF-...150 КЭАЗ совместим только с реле перегрузки серии OptiStart TF. Установка происходит просто: адаптер защёлкивается на DIN-рейке, после чего реле вставляется в него до щелчка. Нельзя использовать с реле других серий - даже если они имеют аналогичный внешний вид. Для замены реле достаточно отсоединить его от адаптера, не снимая сам адаптер с рейки. Монтаж возможен только на вертикальной DIN-рейке типа C (EN 60715).

Безопасность и стандарты

Изделие соответствует требованиям EN 60947-5-1 и EN 60715. Степень защиты IP20 гарантирует безопасность при работе внутри закрытых распределительных шкафов. Отсутствие открытых токоведущих частей снижает риск поражения электрическим током при нормальной эксплуатации. Не применяется в взрывоопасных зонах.

Преимущества

• Ускоряет монтаж: позволяет менять реле без демонтажа всей системы
• Обеспечивает точное положение контактов - минимизирует риск плохого соединения
• Защита от случайного выскальзывания - фиксация реле в адаптере механическая, без болтов
• Совместим с автоматическими системами сборки - подходит для массового производства панелей

Ограничения применения

• Не подходит для установки вне электрических шкафов - IP20 не защищает от влаги и пыли
• Работает только с реле TF-...94 и TF-...150 - другие модели не подходят по габаритам и центральному механизму фиксации
• Не рассчитан на высокую вибрацию - при наличии сильных колебаний требуется дополнительная фиксация
• Не используется в качестве переходника между разными типами реле или контакторов

Примеры использования

• Управление двигателем насосной станции - адаптер установлен рядом с контактором OptiStart K-AF
• Линии конвейеров на пищевых предприятиях - три реле на одном адаптере обеспечивают защиту всех фаз
• Шкафы управления станков ЧПУ - быстрая замена реле при срабатывании тепловой защиты

Практические советы

• Перед установкой проверьте, что реле TF-...94 или TF-...150 имеет метку совместимости с TF-FX-270 - не все реле серии OptiStart TF подходят
• При многократной замене реле следите за состоянием защёлок на адаптере - износ может вызвать слабую фиксацию
• Не используйте силу при вставке - если реле не встаёт легко, проверьте соответствие моделей
• Для удобства обслуживания рекомендуется оставлять свободное место вокруг адаптера - это упростит доступ к клеммам
• Артикул 336144 - единственный номер для заказа оригинального адаптера от КЭАЗ. Аналоги могут не обеспечивать надёжную работу.
