Адаптер монтажный OptiStart TF-FX-3804 для реле TF-...38 | 336155 КЭАЗ

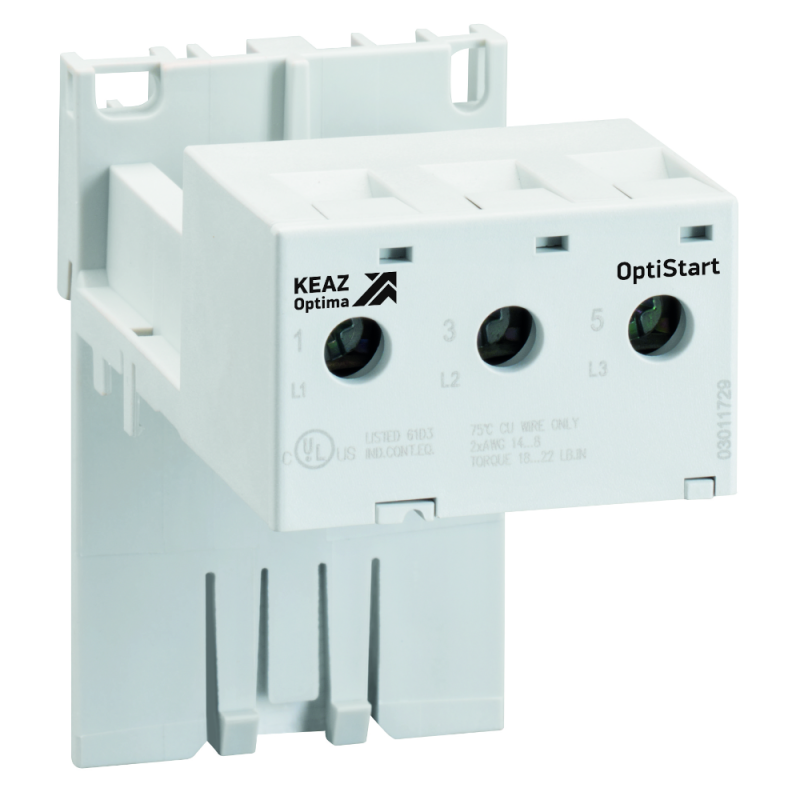

Адаптер монтажный TF-FX-3804 для реле TF-...38 КЭАЗ предназначен для упрощённого крепления трёхполюсных реле перегрузки серии TF на DIN-рейку, обеспечивая надёжную фиксацию и совместимость с контактными элементами OptiStart. Этот адаптер используется в системах управления электродвигателями, где важна быстрая замена и стандартизация компонентов.

Назначение и область применения

Адаптер монтажный TF-FX-3804 для реле TF-...38 КЭАЗ позволяет установить реле перегрузки на стандартную DIN-рейку шириной 35 мм. Он не является самостоятельным устройством - работает исключительно как крепёжный элемент для реле серии TF-...38. Применяется в распределительных щитах промышленного оборудования: станках, насосах, конвейерах, вентиляционных системах, где используются контакторы OptiStart K.

Технические характеристики

• Тип изделия: адаптер монтажный
• Количество полюсов: 3 - соответствует трёхполюсным реле перегрузки
• Способ монтажа: винтовой - фиксация осуществляется через болты на DIN-рейке
• Номинальное напряжение: 690 В - допустимо использование в сетях до этого значения
• Степень защиты: IP20 - защищён от доступа пальцев и твёрдых предметов >12,5 мм, но не от воды и пыли
• Материал корпуса: пластик - устойчив к механическим воздействиям, не проводит ток

Совместимость и монтаж

Адаптер монтажный TF-FX-3804 для реле TF-...38 КЭАЗ совместим только с реле перегрузки серии TF-...38. Установка выполняется в два этапа:

1. Закрепите адаптер на DIN-рейке с помощью винтового зажима - он имеет стандартные крепёжные выступы.
2. Вставьте реле TF-...38 в адаптер до характерного щелчка - фиксаторы автоматически зацепятся за боковые направляющие.

Не используйте адаптер с другими сериями реле - даже если они имеют три полюса, форма крепления отличается. Для правильной работы проверьте соответствие артикула реле и адаптера.

Безопасность и стандарты

Адаптер монтажный TF-FX-3804 для реле TF-...38 КЭAZ соответствует требованиям безопасности IEC 60947-5-1 для вспомогательных компонентов. Его изоляция рассчитана на рабочее напряжение до 690 В. Однако, поскольку степень защиты IP20 не предполагает герметичности, использовать его во влажных средах, на улице или в пыльных помещениях без дополнительной защиты запрещено.

Преимущества

• Ускоряет замену реле перегрузки - достаточно вытащить старый модуль и вставить новый без переподключения проводов.
• Обеспечивает точную геометрическую позицию реле, снижая риск плохого контакта.
• Имеет жёсткий корпус из прочного пластика - не деформируется при многократном монтаже.
• Работает в паре с контактными элементами OptiStart K - создаёт единую, стандартизированную цепь управления.

Ограничения применения

• Подходит только для реле TF-...38 - не совместим с TF-...35, TF-...39 или другими сериями.
• Не предназначен для внешней установки - IP20 не защищает от влаги и пыли.
• Не рекомендуется использовать в условиях частых вибраций без дополнительного крепления - хотя винтовой монтаж надёжен, длительная нагрузка может ослабить соединение.
• Не следует применять с реле, имеющими другие типы крепления (например, защёлкивающиеся на штанге).

Примеры использования

• Щит управления станком с двигателем мощностью 15 кВт - адаптер установлен рядом с контактором OptiStart K-AF, реле TF-...38 контролирует перегрузку.
• Линия конвейера с несколькими двигателями - каждый двигатель имеет своё реле, закреплённое на одном адаптере TF-FX-3804 для удобства обслуживания.
• Автоматизированный участок пищевого производства - адаптеры используются внутри закрытых щитов с температурой до +40C.

Практические советы

• Перед установкой убедитесь, что DIN-рейка плотно закреплена - слабая рейка вызывает люфт и повреждает контакты.
• При подключении проводов к реле не затягивайте клеммы слишком сильно - пластиковый адаптер может треснуть.
• Если планируете замену реле часто - выбирайте модели с цветовой маркировкой и подписями на корпусе - это уменьшает время диагностики.
• Артикул 336155 всегда указывается на упаковке - сверьте его с заказом, чтобы не купить аналог с другим креплением.
