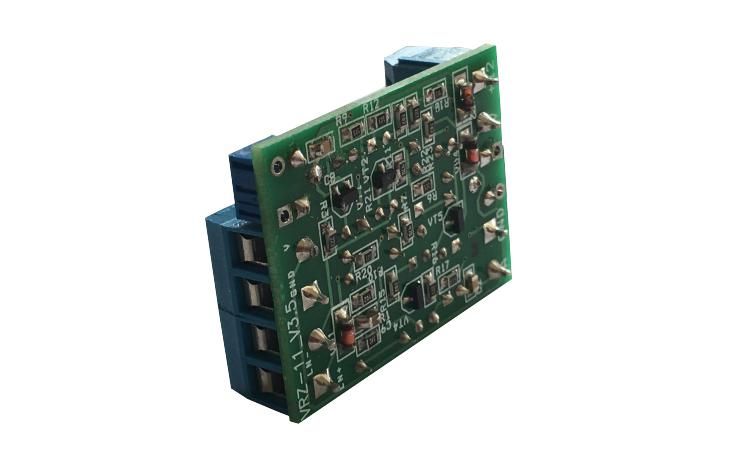

Адаптер VZ-11, для подключения многоквартирных подъездныхдомофонов - SLINEX VZ-11

Адаптер для подключения многоквартирных подъездных домофонов VZ-11 от SLINEX позволяет совместить старые домофонные системы с современными видеомониторами, обеспечивая надёжную связь между устройствами. Артикул 00084821 - решение для монтажников, работающих с разнотипным оборудованием в жилых комплексах.

Назначение и область применения

Адаптер для подключения многоквартирных подъездных домофонов VZ-11 используется для подключения домофонов брендов «Визит», «Цифрал», «Метаком», «Факториал», «Eltis» к видеомониторам Commax, Slinex, Kocom, GRD Systems, Kenwei, Quantum. Он согласует электрические сигналы между двумя разными системами - управляющими цепями домофона и входными каналами видеомонитора - чтобы звонок, разговор и открывание двери работали корректно. Применяется в многоквартирных домах при модернизации домофонных систем без замены всего оборудования.

Технические характеристики

• Тип изделия: адаптер для согласования домофонных систем
• Входное напряжение: 10–15 В постоянного тока - питание берётся от видеомонитора, не требует отдельного блока питания
• Способ монтажа: открытая установка - крепится на стену или внутри распределительной коробки
• Поддерживаемые протоколы: аналоговые сигнальные цепи домофонов указанных брендов

Совместимость и монтаж

Адаптер для подключения многоквартирных подъездных домофонов VZ-11 не требует сложной настройки. Подключается последовательно между домофоном и видеомонитором. Кабели домофона (обычно 4–6 жил) подсоединяются к клеммам адаптера, затем кабель от адаптера идёт к видеомонитору. Монтаж выполняется в местах доступа - например, возле этажного щита или в коробке у входной двери. Учитывайте, что адаптер работает только с системами, использующими аналоговый интерфейс; цифровые или IP-домофоны несовместимы.

Преимущества

• Решает проблему несовместимости между старыми домофонами и новыми видеомониторами
• Не требует внешнего источника питания - питается от видеомонитора
• Имеет функцию балансировки линии - компенсирует потери сигнала при длинных кабелях
• Устойчив к колебаниям напряжения в пределах 10–15 В
• Простой монтаж без программирования

Ограничения применения

• Не подходит для цифровых, IP- или сетевых домофонных систем
• Не работает с видеомониторами, не поддерживающими аналоговый вход (например, некоторые модели с Wi-Fi или PoE)
• Не предназначена для наружной установки - не имеет защиты от влаги и пыли
• Не регулирует уровень громкости звука - зависит от исходного устройства

Примеры использования

• Замена старого монохромного монитора на цветной Commax в доме с домофоном «Визит»
• Обновление системы в ЖК с домофонами «Факториал» до видеомониторов Slinex без замены всех вызывных панелей
• Подключение домофона «Цифрал» к видеомонитору Quantum в доме с длинной линией связи (>100 м)

Практические советы

• Перед монтажом проверьте выходное напряжение видеомонитора - оно должно быть в диапазоне 10–15 В
• Если после подключения нет звука или не открывается дверь - проверьте полярность подключения проводов
• При использовании с длинными кабелями (более 50 м) активируйте функцию балансировки, если она есть на вашей версии адаптера
• Не перегружайте линию - подключайте только один домофон к одному адаптеру
• Для долговечности монтируйте адаптер в защищённом месте, избегая прямого попадания воды и высоких температур
